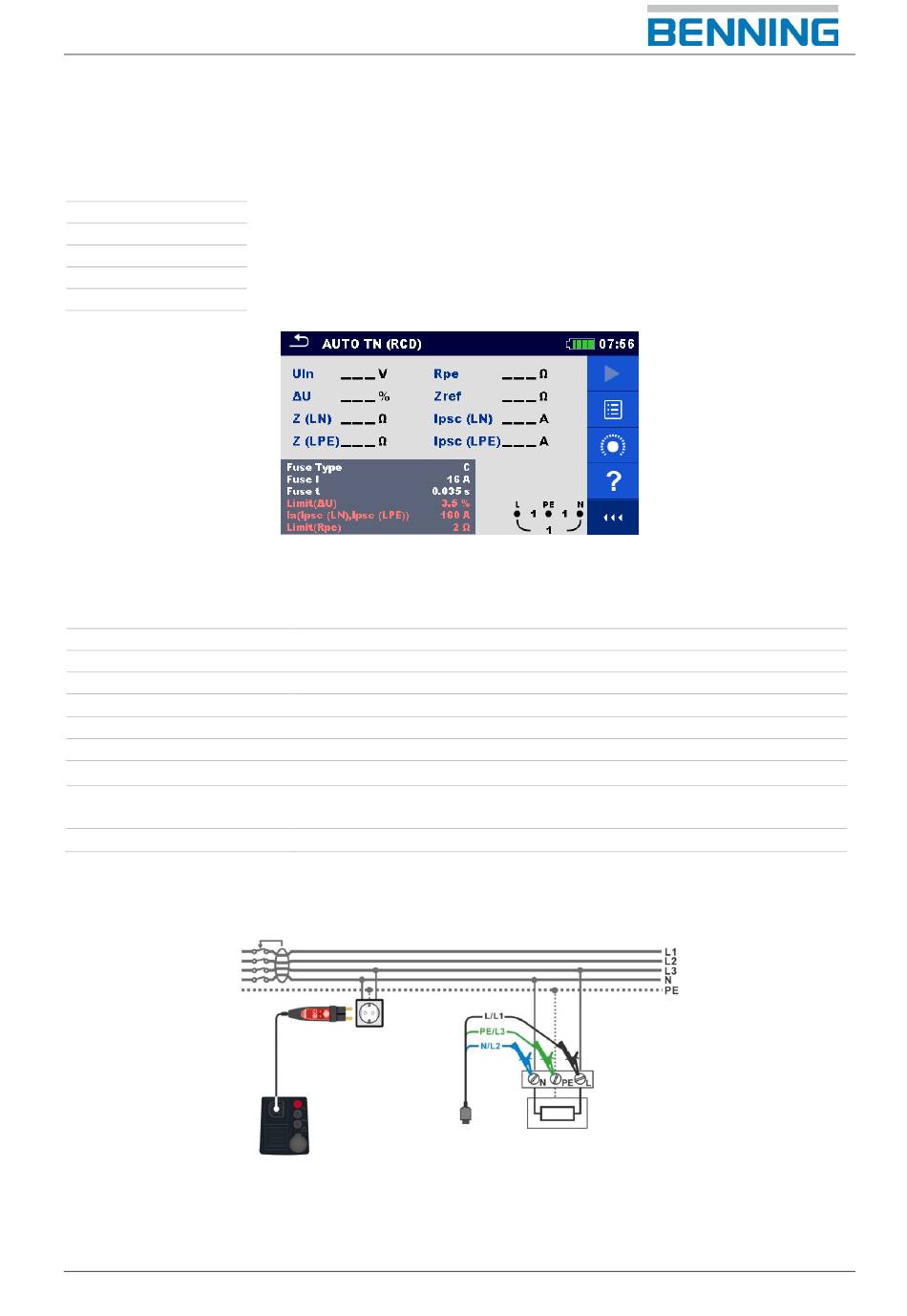

4.23 AUTO TN (RCD) – Auto-Messung für TN-Erdungs-
systeme mit RCD
Prüfungen / Messungen in der AUTO TN (RCD)-Prüfabfolge:
Spannung
Z line
Spannungsfall
Zs rcd
Rpe rcd
Prüfparameter / Grenzwerte
Sicherungstyp
Sicherung In
Abschaltzeit t
1)
I (∆U)
Isc-Faktor
Prüfstrom I
Limit (∆U)
Ia (Ipsc (LN), Ipcs (LPE))
Limit (Rpe)
1)
Anwendbar, wenn der Sicherungstyp auf „Aus" oder „Eigener" eingestellt ist.
Anschlussplan
BENNING IT 200
Abbildung 4.75: Menü AUTO TN (RCD)
Auswahl des Sicherungstyps [Aus, Eigener, gG, NV, B, C, D, K]
Nennstrom der gewählten Sicherung
Maximale Abschaltzeit der gewählten Sicherung
Nennstrom für ∆U Messung (Eigener Wert)
Isc-Faktor [0.20...1,00]
Prüfstrom [Standard, Niedrig]
Maximaler Spannungsfall [3,0 % ... 9,0 %]
Auslösestrom, Untergrenze des unbeeinflussten Kurzschluss-
stroms für die ausgewählte Sicherung oder eigener Wert
Max. Widerstand [AUS, Eigener, 0,1 Ω ... 20,0 Ω]
Abbildung 4.76 AUTO TN (RCD)-Messung
78 5215 / 11/2021 de
