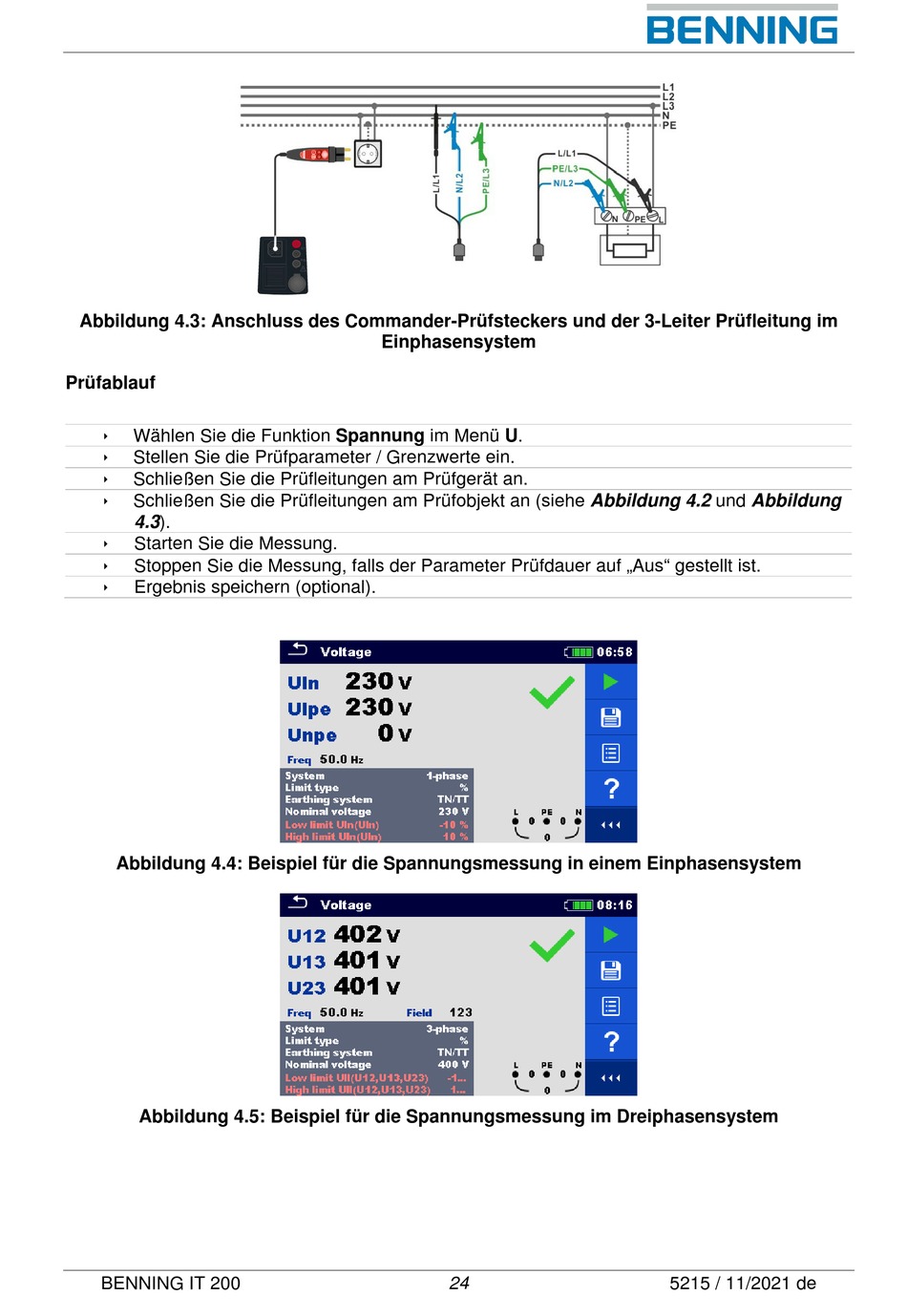

Abbildung 4.3: Anschluss des Commander-Prüfsteckers und der 3-Leiter Prüfleitung im
Prüfablauf

Wählen Sie die Funktion Spannung im Menü U.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die Prüfleitungen am Prüfobjekt an (siehe Abbildung 4.2 und Abbildung
4.3).

Starten Sie die Messung.

Stoppen Sie die Messung, falls der Parameter Prüfdauer auf „Aus" gestellt ist.

Ergebnis speichern (optional).
Abbildung 4.4: Beispiel für die Spannungsmessung in einem Einphasensystem
Abbildung 4.5: Beispiel für die Spannungsmessung im Dreiphasensystem
BENNING IT 200
Einphasensystem
