Prüfablauf

Wählen Sie die Funktion AUTO IT im Menü AUTO.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Messen Sie die Leitungsimpedanz Zref am Referenzpunkt (optional), siehe
Kapitel 4.12 Spannungsfall.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Leitung am Prüfobjekt an, siehe Abbildung 4.2.

Starten Sie die Auto-Messung.

Ergebnis speichern (optional)
1)
Die Funktion AUTO IT ist nur verfügbar, wenn im Menü Einstellungen das Erdungssystem
„IT" ausgewählt wurde.

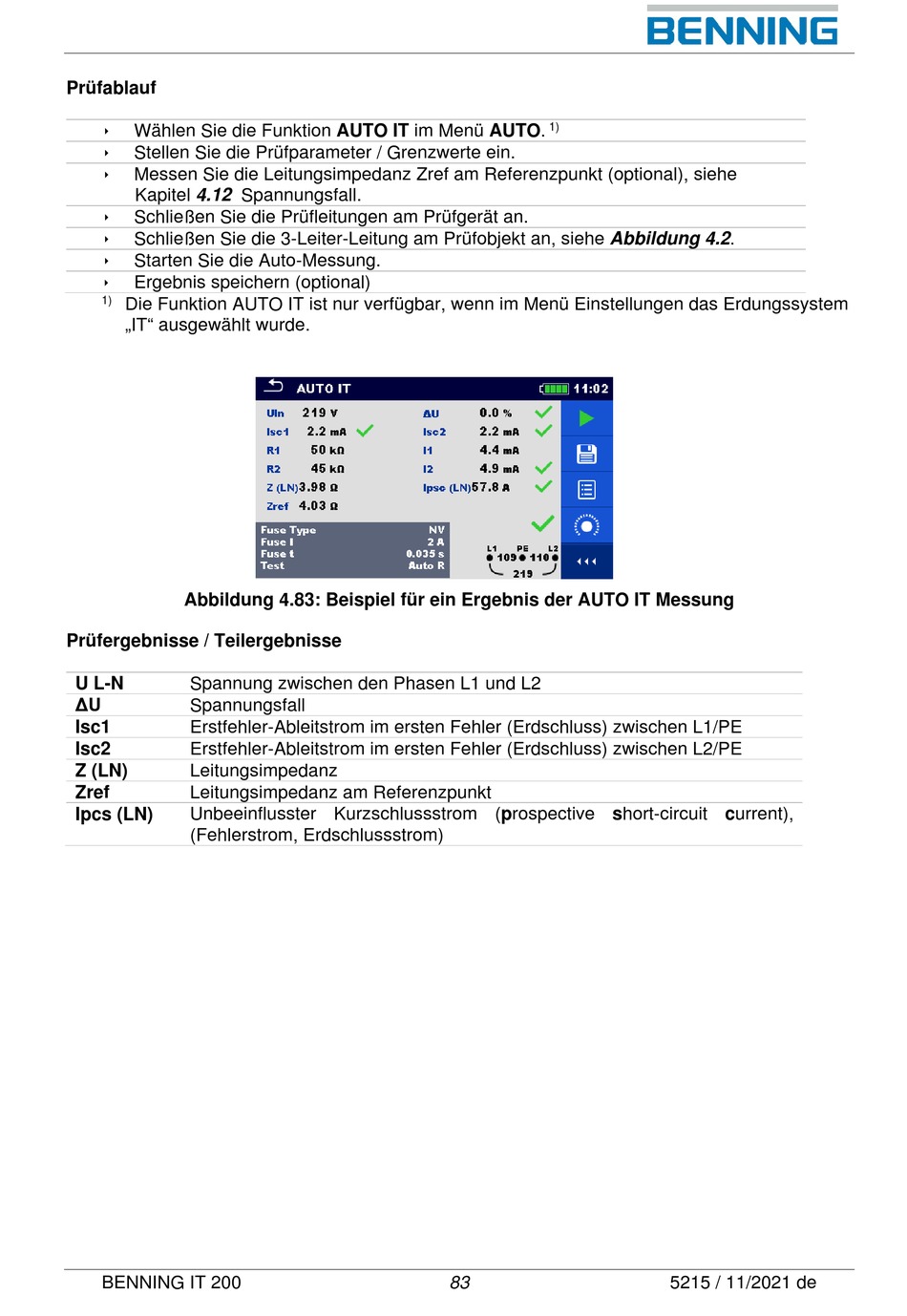

Abbildung 4.83: Beispiel für ein Ergebnis der AUTO IT Messung
Prüfergebnisse / Teilergebnisse
Spannung zwischen den Phasen L1 und L2
U L-N
ΔU
Spannungsfall
Isc1 Erstfehler-Ableitstrom im ersten Fehler (Erdschluss) zwischen L1/PE
Isc2 Erstfehler-Ableitstrom im ersten Fehler (Erdschluss) zwischen L2/PE
Z (LN) Leitungsimpedanz
Zref Leitungsimpedanz am Referenzpunkt
Ipcs (LN) Unbeeinflusster Kurzschlussstrom (prospective short-circuit current),
(Fehlerstrom, Erdschlussstrom)
