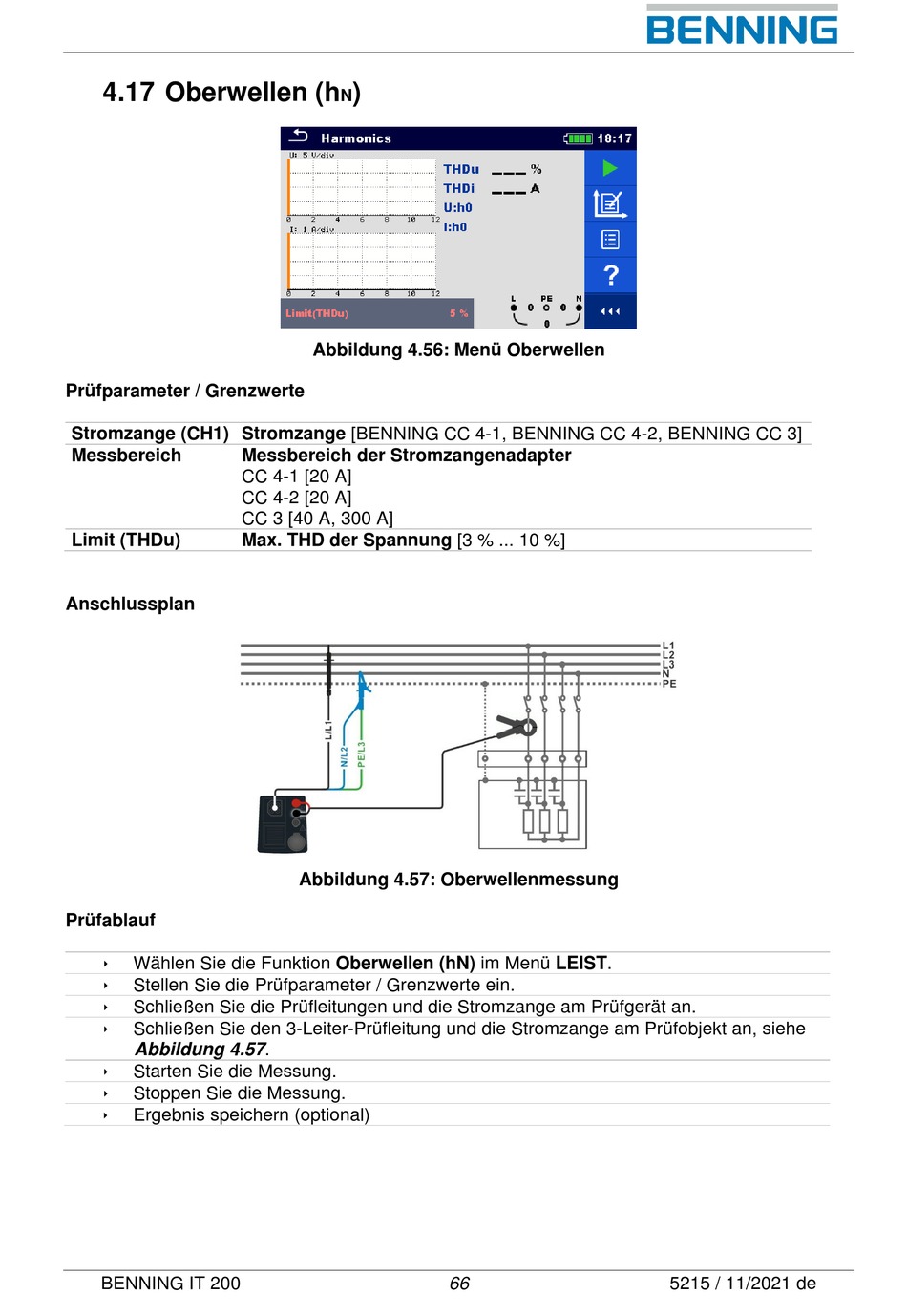

4.17 Oberwellen (h
Prüfparameter / Grenzwerte
Stromzange (CH1) Stromzange [BENNING CC 4-1, BENNING CC 4-2, BENNING CC 3]
Messbereich
Limit (THDu)
Anschlussplan
Prüfablauf

Wählen Sie die Funktion Oberwellen (hN) im Menü LEIST.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen und die Stromzange am Prüfgerät an.

Schließen Sie den 3-Leiter-Prüfleitung und die Stromzange am Prüfobjekt an, siehe
Abbildung 4.57.

Starten Sie die Messung.

Stoppen Sie die Messung.

Ergebnis speichern (optional)
BENNING IT 200
)
N
Abbildung 4.56: Menü Oberwellen
Messbereich der Stromzangenadapter
CC 4-1 [20 A]
CC 4-2 [20 A]
CC 3 [40 A, 300 A]
Max. THD der Spannung [3 % ... 10 %]
Abbildung 4.57: Oberwellenmessung
