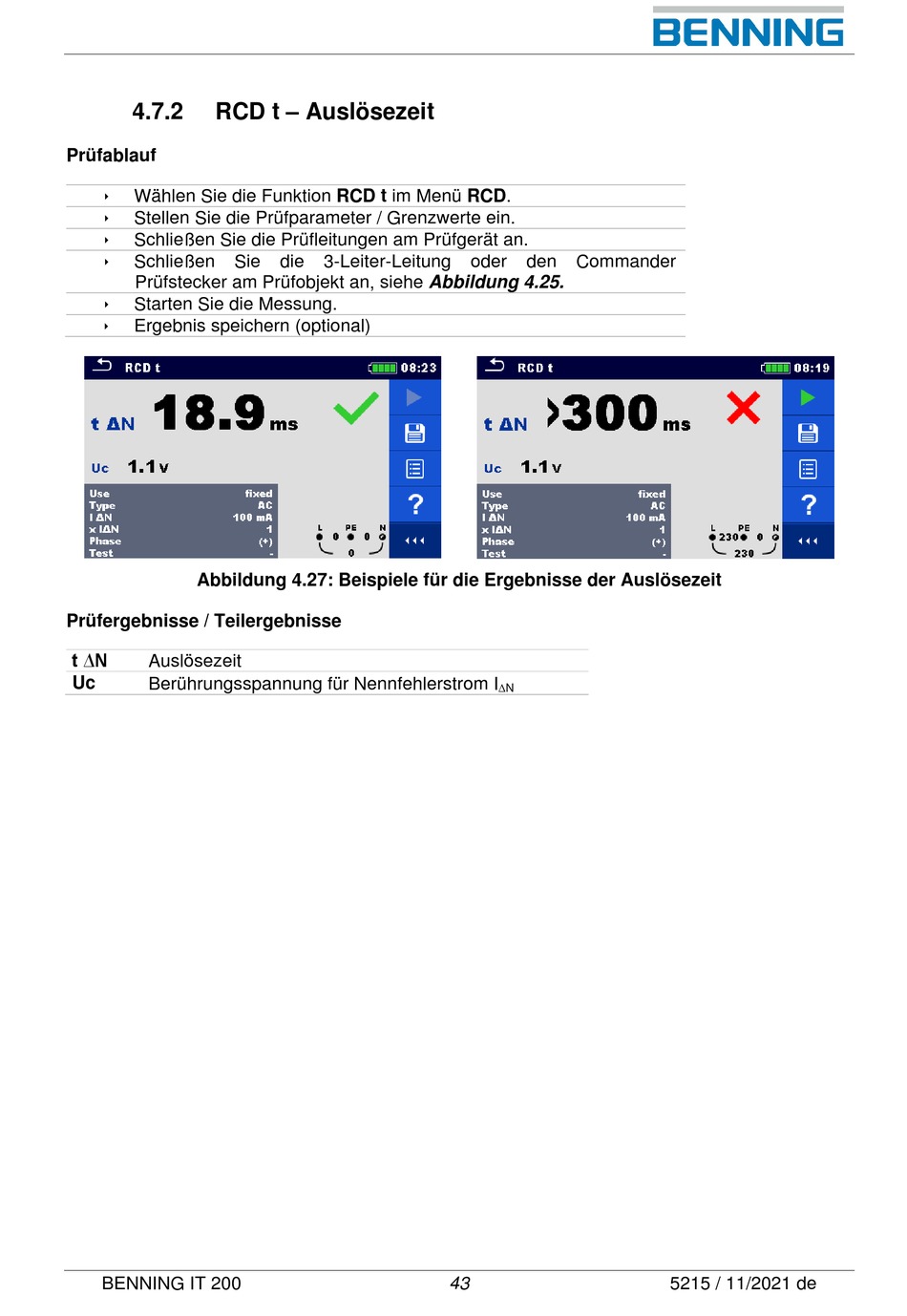

4.7.2 RCD t – Auslösezeit
Prüfablauf

Wählen Sie die Funktion RCD t im Menü RCD.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie
Prüfstecker am Prüfobjekt an, siehe Abbildung 4.25.

Starten Sie die Messung.

Ergebnis speichern (optional)
Abbildung 4.27: Beispiele für die Ergebnisse der Auslösezeit
Prüfergebnisse / Teilergebnisse
t ∆N
Auslösezeit
Uc
Berührungsspannung für Nennfehlerstrom I
BENNING IT 200
die 3-Leiter-Leitung
43
oder den Commander
∆N
