Benning IT 200 Kurzbedienungsanleitung Seite 35

Prüfablauf

Wählen Sie die Funktion R low (R200mA) im Menü R LOW.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Kompensieren Sie optional den Widerstand der Prüfleitungen, siehe Kapitel 4.6.1
Kompensation (Nullabgleich) des Prüfleitungswiderstandes

Schalten Sie das Prüfobjekt spannungsfrei und entladen Sie vorhandene

Schließen Sie die Prüfleitungen an, siehe Abbildung 4.8.

Starten Sie die Messung.

Ergebnis speichern (optional).

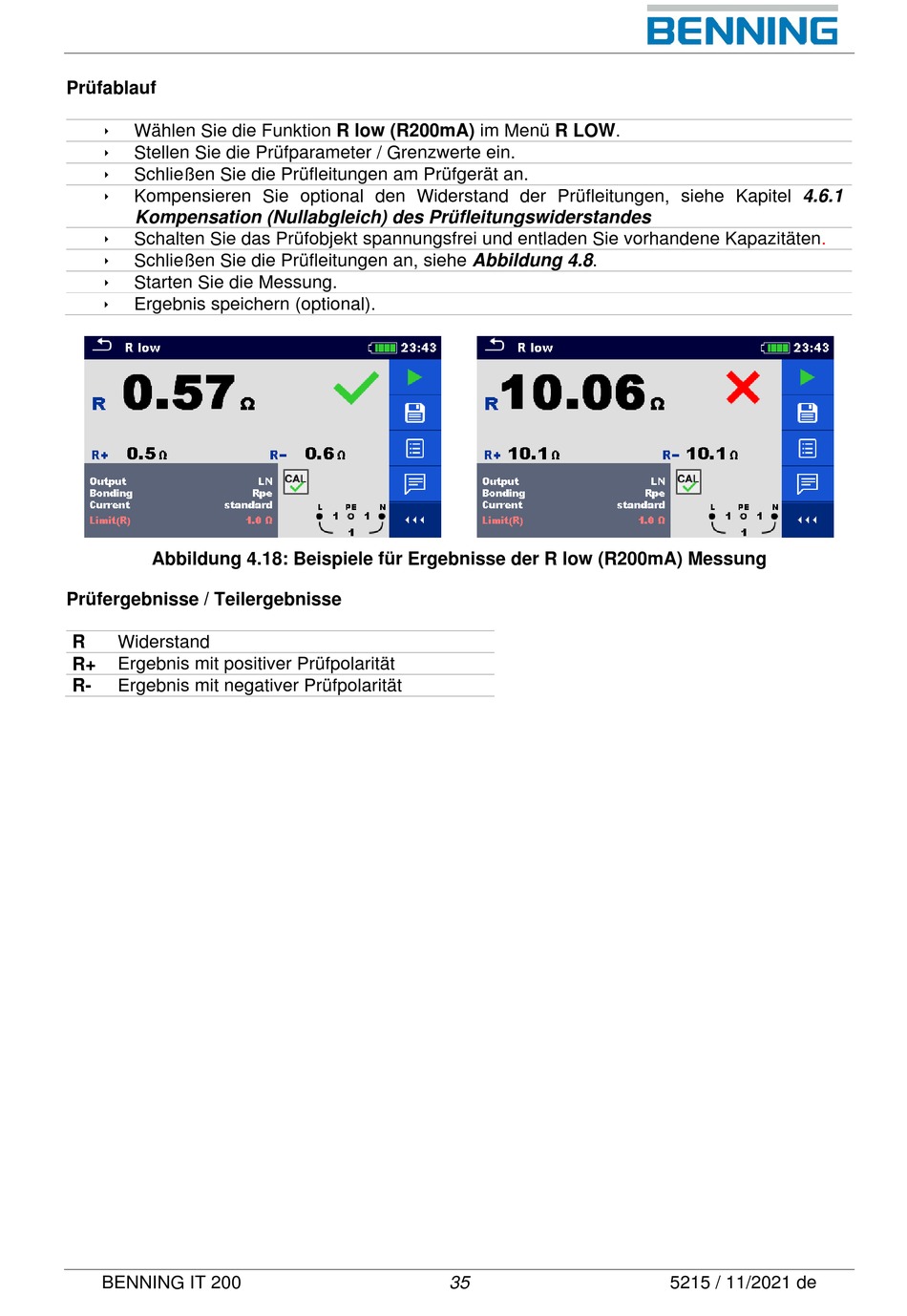

Abbildung 4.18: Beispiele für Ergebnisse der R low (R200mA) Messung
Prüfergebnisse / Teilergebnisse
R Widerstand
R+ Ergebnis mit positiver Prüfpolarität
R- Ergebnis mit negativer Prüfpolarität
BENNING IT 200 35
Kapazitäten.
5215 / 11/2021 de
