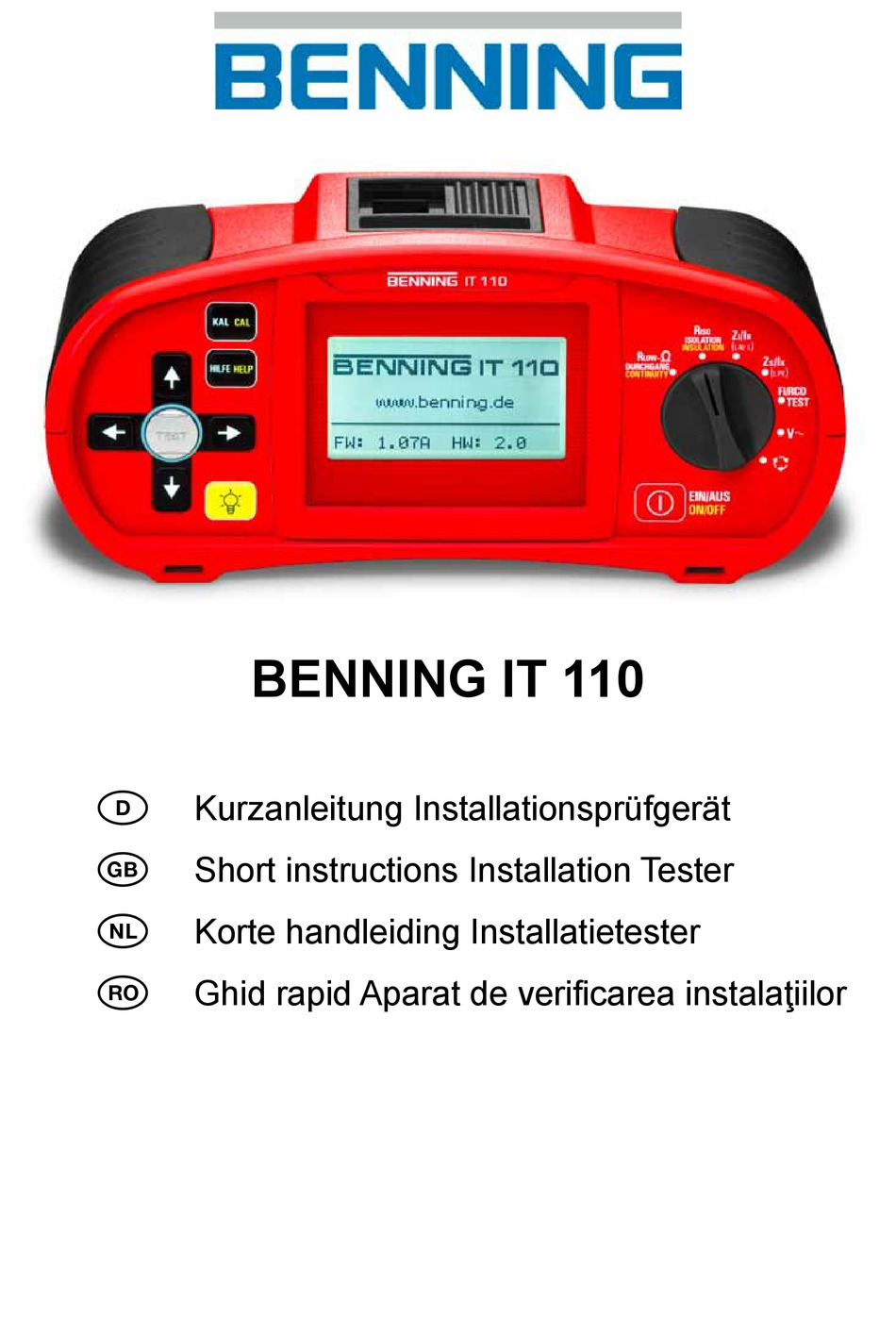

- Seite 1 BENNING IT 110 Kurzanleitung Installationsprüfgerät Short instructions Installation Tester Korte handleiding Installatietester Ghid rapid Aparat de verificarea instalaţiilor ...
-
Seite 3: Sicherheit Und Bedienungshinweise
Lesen Sie dieses Benutzerhandbuch sorgfältig durch, sonst kann die Benutzung des BENNING IT 110 für den Bediener, das BENNING IT 110 und für die zu prüfende Anlage gefährlich sein. Benutzen Sie das BENNING IT 110 und das Zubehör nicht, wenn ein Schaden bemerkt wurde. - Seite 4 Batterie-/Sicherungsfachs das gesamte am BENNING IT 110 angeschlossene Messzubehör ab, und schalten Sie das BENNING IT 110 aus. Sonst liegt im Inneren gefährliche Spannung Legen Sie die Zellen richtig ein, sonst funktioniert das BENNING IT 110 nicht und die Batte- rien könnten entladen werden.
-
Seite 5: Widerstand/ Durchgangsprüfung
MESSUNGEN Widerstand/ Durchgangsprüfung 3. Messungen 3.1 Widerstand/ Durchgangsprüfung Funktion Unterfunktion Parameter und Grenzwerte einstellen einstellen wählen - Niederohm (RKLEIN) - oberer - Durchgang Widerstandsgrenzwert - Kompensieren Sie ggf. [ohne, 0,1Ω ÷ 20,0 Ω] vor der Niederohmprü- fung den Widerstand der Prüfleitungen, siehe Bedienungsanleitung! Anschlussplan Durchgangsprüfung (Prüfstrom: max. 8,5 mA) Niederohmmessung (Prüfstrom: ≥ 200 mA) Taste drücken, um die Messung zu starten Taste... - Seite 6 MESSUNGEN Isolationswiderstand 3.2 Isolationswiderstand Funktion Parameter und Grenzwerte einstellen einstellen N ennprüfspannung [100 VDC ÷ 1000 VDC] unterer Widerstandsgrenzwert [ohne, 0,01 MΩ ÷ 200 MΩ] Anschlussplan Taste drücken Ergebnisse betrachten Angezeigte Ergebnisse: Isolationswiderstand Um: Prüfspannung des BENNING IT 110...
-
Seite 7: Leitungsimpedanz (Phase-Neutral, Phase-Phase)
MESSUNGEN Leitungsimpedanz (Phase-Neutral, Phase-Phase) 3.3 Leitungsimpedanz (Phase-Neutral, Phase-Phase) Funktion Parameter und Grenzwerte einstellen einstellen S icherungstyp [ohne (*F), gL/gG, B, C, K, D] Strombemessung der Sicherung [0,5 A ÷ 1250 A] A uslösezeit der Sicherung [35 ms ÷ 5 s] Anschlussplan Taste drücken Ergebnisse betrachten Angezeigte Ergebnisse: Leitungsimpedanz (Leitungswiderstand) : unbeeinflusster Kurzschlussstrom Lim: U ntergrenze des unbeeinflussten Kurz- schlussstromes (Fehlerstrom) - Seite 8 MESSUNGEN Schleifenimpedanz 3.4 Schleifenimpedanz (Phase-PE) Funktion Unterfunktion Parameter und Grenzwerte einstellen einstellen wählen - Zs - S icherungstyp [ohne (*F), - Zs (ohne Auslösung gL/gG, B, C, K, D] des FI-Schutzschalters) - Strombemessung der Sicherung [0,5 A ÷ 1250 A] - Auslösezeit der Sicherung [35 ms ÷ 5 s] Anschlussplan Taste drücken Ergebnisse betrachten Angezeigte Ergebnisse: Schleifenimpedanz (Schleifenwiderstand) : Kurzschlussstrom (Fehlerstrom)
- Seite 9 MESSUNGEN Fehlerstrom-Schutzeinrichtung (FI/ RCD) 3.5 Fehlerstrom-Schutzeinrichtung (FI/ RCD) Funktion einstellen Parameter und Grenzwerte einstellen - Grenzwert der Berührungsspannung [25 V, 50 V] - Nenn-Auslösedifferenzstrom [10 mA ÷ 1000 mA] Unterfunktion wählen - Multiplikator des Nenn-Auslösediffe- renzstroms [x½, x1, x2, x5] - Startpolarität des Prüfstroms und Typ der FI/RCD - Berührungsspannungsmessung Hinweis: ) (Prüfung ohne Auslösung) Typ AC...
-
Seite 10: Spannung Und Frequenz
MESSUNGEN Spannung und Frequenz 3.6 Spannung und Frequenz Funktion einstellen Anschlussplan Ergebnisse betrachten Angezeigte Ergebnisse: Ul(1)-n(2): S pannung zwischen Phasen- und Neutralleitern (oder zwischen den Phasen L1 und L2) Ul(1)-pe(3): S pannung zwischen Phasen- und Schutzleitern (oder zwischen den Phasen L1 und L3) Un(2)-pe(3): S pannung zwischen Neutral- und Schutzleitern (oder zwischen den Phasen L2 und L3) - Seite 11 MESSUNGEN Drehfeld (Phasenfolge) 3.7 Drehfeld (Phasenfolge) Funktion einstellen Anschlussplan Ergebnisse betrachten Angezeigte Ergebnisse: Phasenfolge 1.2.3: richtiger Anschluss 2.3.1: falscher Anschluss -.-.-: ungültige Spannungen...
-
Seite 12: Wartung
Das sind allgemeine Eingangsschutz-Sicherungen der Prüfklemmen L/L1 und N/L2. Achtung: Vor Öffnen der Abdeckung des Batterie-/Sicherungsfachs das gesamte Messzubehör abklemmen und das BENNING IT 110 ausschalten, da sonst im Inneren gefährliche Span- nung anliegt. Durchgebrannte Sicherungen nur durch Originalsicherungen ersetzen, da das BENNING IT 110 sonst beschädigt und/oder die Sicherheit des Bedieners beeinträchtigt... - Seite 44 Händler / Distributor / Verkoper / Dealer: Hersteller / Manufacturer / Fabrikant / Furnizor: Benning Elektrotechnik & Elektronik GmbH & Co. KG Münsterstraße 135 - 137 D - 46397 Bocholt Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • E-Mail: duspol@benning.de...
