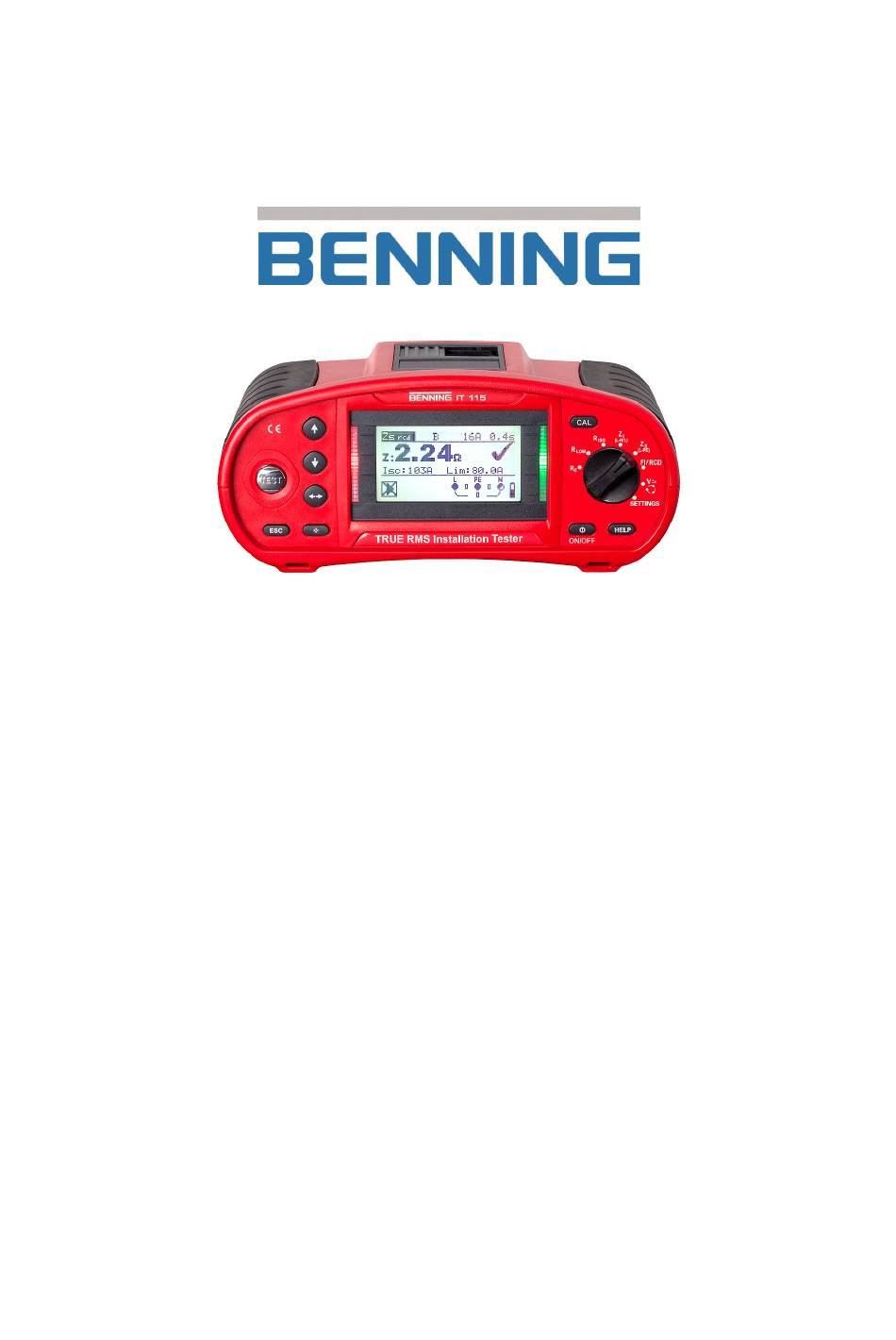

- Seite 1 Installationsprüfgerät BENNING IT 115 Kurzanleitung Ausführliche Bedienungsanleitung auf beiliegende CD-Rom.
- Seite 2 Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • duspol@benning.de © 05/2020 BENNING Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von BENNING weder vervielfältigt noch in irgendeiner anderen Form genutzt werden. IDNR. 20752417...
- Seite 3 Inhaltsverzeichnis BENNING IT 115 Kurzanleitung Erste Schritte ............................ 4 Sicherheit und Bedienhinweise ....................4 Vorderseite und Anschlussfeld ....................6 Standard-Lieferumfang ......................7 Anzeigen und Symbole ......................8 Auswahl der Messfunktionen ....................9 SETTINGS-Einstellungen ...................... 10 Batterien und Sicherungen ....................10 Kalibrierung und Service .......................
-
Seite 4: Erste Schritte
Spezifikation entspricht (siehe Kapitel 7.1). Ist die Sicherung F2 oder F3 durchgebrannt, darf das Gerät nicht weiter benutzt werden. Das Gerät muss dann zur Untersuchung/ Reparatur an die Firma Benning gesendet werden. Verwenden Sie das Prüfgerät nicht in AC-Versorgungssystemen mit Spannungen größer 550 V AC. - Seite 5 BENNING IT 115 Kurzanleitung Sicherheitshinweise - Messungen Isolationswiderstand Die Messung des Isolationswiderstandes darf nur an spannungsfreien Prüfobjekten durchgeführt werden! Berühren Sie das Prüfobjekt keinesfalls während der Messung, bevor es nicht vollständig entladen ist! Gefahr durch elektrischen Schlag! Wenn an kapazitiven Prüfobjekten eine Isolationswiderstandsmessung durchgeführt wird, erfolgt die Entladung unter Umständen zeitverzögert! Die Warnmeldung...
-
Seite 6: Vorderseite Und Anschlussfeld
1.2 Vorderseite und Anschlussfeld BENNING IT 115 Kurzanleitung Legende: Matrix-Display mit 128 x 64 Bildpunkten und Hintergrundbeleuchtung Ändert ausgewählte Parameter TEST Start der Messung PE-Berührungselektrode für Schutzleiteranschluss Zurück/Abbruch Wählt Parameter in der eingestellten Messfunktion aus Hintergrundbeleuchtung, Ändert Hintergrundbeleuchtung und Kontrast... -
Seite 7: Standard-Lieferumfang
Serielle RS-232-Schnittstelle für Servicezwecke Schutzabdeckung USB-Anschluss Ohne Funktion 1 x Installationsprüfgerät BENNING IT 115 1 x Gepolsterte Tragetasche (Art.-Nr. 10008291) 1 x Prüfkabel mit Schutzkontaktstecker (Art.-Nr. 10008295) 1 x Universelle 3-Leiter-Prüfleitung (schwarz, blau, grün) (Art.-Nr. 10008296) 1 x Prüfspitzensatz (schwarz, blau, grün) (Art.-Nr. 10008304 - 10008306) 1 x Krokodilklemmensatz (schwarz, blau, grün) (Art.-Nr. -
Seite 8: Anzeigen Und Symbole
1.4 Anzeigen und Symbole BENNING IT 115 Kurzanleitung Anschlussmonitor Der Anschlussmonitor zeigt die anliegenden Spannungen an den Prüfanschlüssen sowie Informationen über die aktiven Prüfanschlüsse im Wechselstromnetz an. Die anliegende Spannung wird mit der Prüfklemmendarstellung angezeigt. Alle drei Prüfklemmen L, N und PE werden für die ausgewählte Messung verwendet. -
Seite 9: Auswahl Der Messfunktionen
BENNING IT 115 Kurzanleitung Tragbarer FI/RCD ausgewählt (PRCD). Der Widerstand der Prüfleitungen für die Niederohmmessung/Durchgangsprüfung wurde nicht kompensiert. Der Widerstand der Prüfleitungen für die Niederohmmessung/Durchgangsprüfung wurde kompensiert. Hoher Erdungswiderstand der Messsonden. Die Messergebnisse können verfälscht sein. Das Messsignal liegt außerhalb des Messbereichs. Die Messergebnisse können verfälscht sein. - Seite 10 Sicherung F1 darf ersetzt werden. Ist die Sicherung F2 oder F3 durchgebrannt, darf das Gerät nicht weiter benutzt werden. Das Gerät muss dann zur Untersuchung/ Reparatur an die Firma Benning gesendet werden. M 0,315 A / 250 V, 205 mm - 10 - Diese Sicherung ist zum Schutz der internen Schaltkreise für die Niederohmmessung-/...
-
Seite 11: Kalibrierung Und Service
Größe AA, wiederaufladbar NiMh/Alkali, Anzahl: 6 Stück Kalibrierung Benning garantiert die Einhaltung der in der Bedienungsanleitung aufgeführten technischen Spezifikationen und Genauigkeitsangaben für das erste Jahr nach dem Auslieferungsdatum. Um die angegebenen Genauigkeiten der Messergebnisse zu erhalten, muss das Gerät regelmäßig durch unseren Werksservice kalibriert werden. -
Seite 12: Optionales Zubehör
1.9 Optionales Zubehör BENNING IT 115 Kurzanleitung Erdungsset Erdungsset bestehend aus 2 Erdspieße, 3 Prüfleitungen, 2 x L = 20 m, 1 x L = 4,5 m Art. Nr.: 044113 COMMANDER-Prüfsitze mit TEST-Taste zur Auslösung des Mess- vorgangs, Gut/Schlecht-Anzeige über grüne/... -
Seite 13: Nullabgleich (Kompensation) Der Prüfleitungen
Messungen 2.1 Nullabgleich (Kompensation) der Prüfleitungen BENNING IT 115 Kurzanleitung 1. Funktion einstellen R LOW oder DURCHGANG wählen R LOW 2. Prüfleitungen kurzschließen. kurzgeschlossene 3-Leiter-Prüfleitung und optionale Commander-Prüfspitze (044155) 3. Drücken Sie die Taste 4. Drücken Sie die Taste CAL. -
Seite 14: Trms Spannung (V Ac/Dc), Frequenz Und Phasenfolge (Drehfeld)
2.2 TRMS Spannung (V AC/DC), Frequenz und Phasenfolge (Drehfeld) BENNING IT 115 Kurzanleitung 1. Funktion einstellen. 2. Anschlussdiagramm Anschluss des optionalen Commander-Prüfsteckers (044149) und der 3-Leiter-Prüfleitung Anschluss der 3-Leiter-Prüfleitung und des optionalen CEE-Messadapters (044148) im Dreiphasensystem 3. Das Messergebnis wird im Display angezeigt. - Seite 15 2.3 Isolationswiderstand (R BENNING IT 115 Kurzanleitung 1. Funktion 2. Parameter und Grenzwerte einstellen. einstellen. Prüfspannung [50 V, 100 V, 250 V, 500 V, 1000 V] Minimaler Grenzwert [ohne (---), 0,01 M ÷ 200 M] R ISO 3. Anschlussdiagramm Anschluss der 3-Leiter-Prüfleitung und der optionalen Commander-Prüfspitze (044155) 4.
- Seite 16 [ohne (---), 0,1 Ω ÷ 20,0 Ω] Summer [EIN. AUS] nur für DURCHGANG R LOW 3. Anschlussdiagramm Anschluss der 3-Leiter-Prüfleitung und der optionalen Messleitung BENNING TA 5 (044039) Anschluss der 3-Leiter-Prüfleitung und der optionalen Commander-Prüfspitze (044155) 4.b DURCHGANG: 4.a R LOW-Niederohm: Drücken Sie die Taste...
- Seite 17 BENNING IT 115 Kurzanleitung 5. Das Messergebnis wird im Display angezeigt. 2.5 Fehlerstrom-Schutzeinrichtung (FI/RCD) R ..DURCHGANGS-Widerstand R ..R LOWΩ-Niederohmwiderstand R+ ..Ergebnis mit positiver Polarität R- ..Ergebnis mit negativer Polarität 1. Funktion 2. Unterfunktion, Parameter und Grenzwerte einstellen. einstellen. RCD I Auslösestrom RCD t Auslösezeit...
- Seite 18 BENNING IT 115 Kurzanleitung 5. Das Messergebnis wird im Display angezeigt. 2.6 Schleifenimpedanz (Z Uc ..Berührungs- t..Auslösezeit I ..Auslösestrom Messwerte für 0°/180°: Uc ..Berührungs- Uci ..Berührungs- spannung x1 ..Auslösezeit I RL ..Schleifenwider- spannung für spannung bei x5 ..
- Seite 19 BENNING IT 115 Kurzanleitung 5. Das Messergebnis wird im Display angezeigt. Zs ..Schleifenimpedanz (L-PE) Isc ..unbeeinflusster Kurzschlussstrom (Fehlerstrom) Lim ...Unterer Grenzwert des unbeeinflussten Kurzschlussstromes - 19 -...
- Seite 20 2.7 Leitungsimpedanz (Z BENNING IT 115 Kurzanleitung 1. Funktion 2. Unterfunktion, Parameter und Grenzwerte einstellen. einstellen. Leitungsimpedanz I L-N/L ΔU Spannungsfall Sicherungstyp [ohne (---), gL/gG, B, C, K, D] Nennstrom der Sicherung Abschaltzeit der Sicherung Max. Spannungsfall [3,0 % ÷ 9,0 %] 3.
- Seite 21 2.8 Erdungswiderstand (R BENNING IT 115 Kurzanleitung 1. Funktion 2. Grenzwert einstellen. einstellen. ERDE RE Erdungswiderstand Maximaler Grenzwert [ohne (---), 1 ÷ 5 k] 3. Anschlussdiagramm Anschluss des optionalen Erdungsset (044113) 4. Drücken Sie die Taste 5. Das Messergebnis wird im Display angezeigt.
