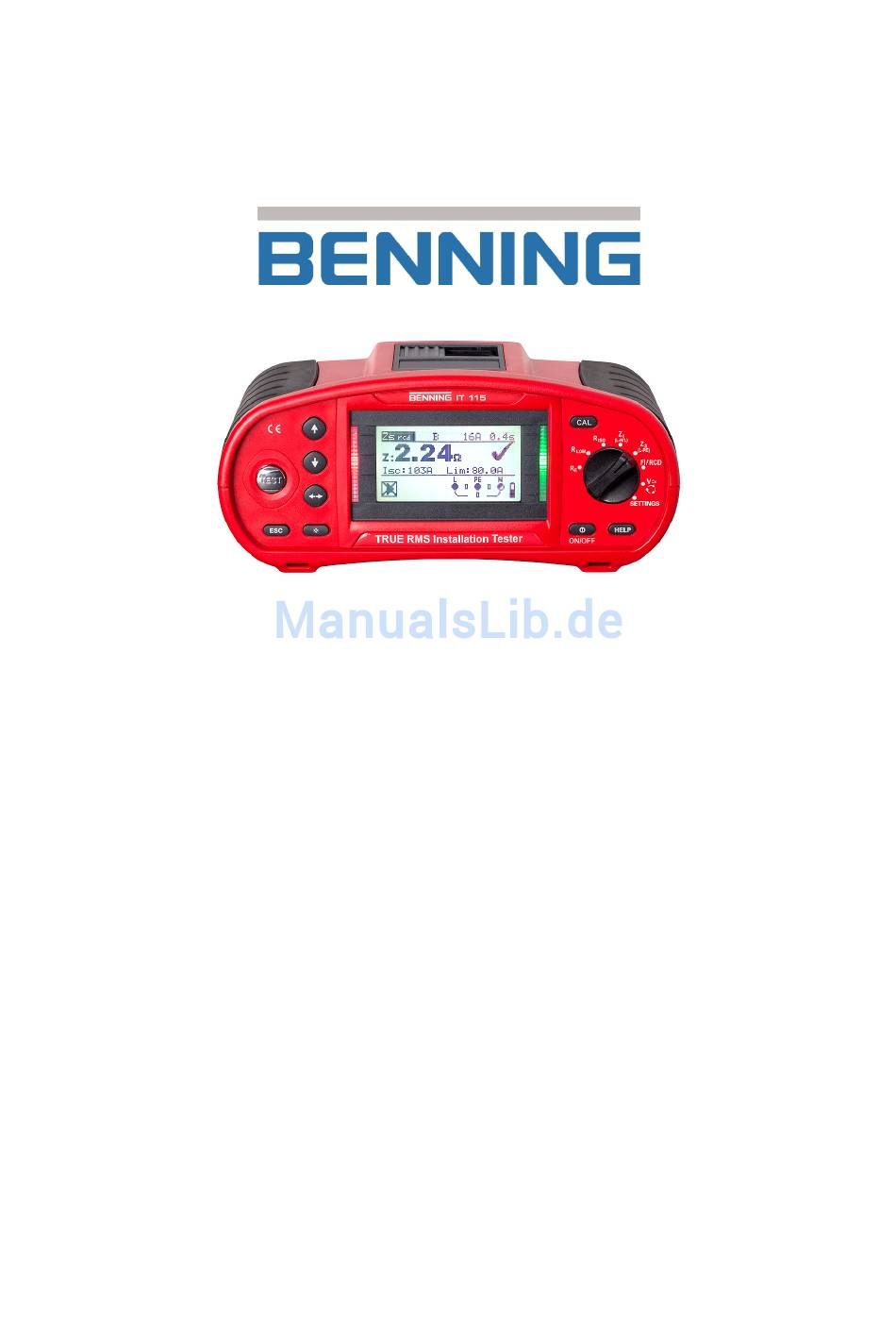

- Seite 1 Installationsprüfgerät BENNING IT 115 Kurzanleitung Ausführliche Bedienungsanleitung auf beiliegende CD-Rom.
- Seite 2 Phone: +49 (0) 2871 - 93 - 0 • Fax: +49 (0) 2871 - 93 - 429 www.benning.de • duspol@benning.de © 2016 BENNING Dieses Dokument darf ohne ausdrückliche schriftliche Genehmigung von BENNING weder vervielfältigt noch in irgendeiner anderen Form genutzt werden. IDNR. 20752417...
-
Seite 3: Inhaltsverzeichnis
BENNING IT 115 Kurzanleitung Inhaltsverzeichnis Erste Schritte ............................ 4 Sicherheit und Bedienhinweise ....................4 Vorderseite und Anschlussfeld ....................6 Standard-Lieferumfang ......................7 Anzeigen und Symbole ......................8 Auswahl der Messfunktionen ....................9 SETTINGS-Einstellungen ...................... 10 Batterien und Sicherungen ....................10 Kalibrierung und Service ....................... -
Seite 4: Erste Schritte
Service-Arbeiten, Reparaturen und Einstellungen des Prüfgerätes und der Zubehörteile dürfen nur von autorisiertem Fachpersonal ausgeführt werden! Verwenden Sie nur standardmäßiges oder optionales BENNING-Zubehör, welches Sie von Ihrem autorisierten Fachhändler erhalten haben! Beachten Sie, dass die Messkategorie einiger Zubehörteile geringer als die des Prüfgerätes ist. - Seite 5 BENNING IT 115 Kurzanleitung Sicherheitshinweise - Messungen Isolationswiderstand Die Messung des Isolationswiderstandes darf nur an spannungsfreien Prüfobjekten durchgeführt werden! Berühren Sie das Prüfobjekt keinesfalls während der Messung, bevor es nicht vollständig entladen ist! Gefahr durch elektrischen Schlag! Wenn an kapazitiven Prüfobjekten eine Isolationswiderstandsmessung durchgeführt wird, erfolgt die Entladung unter Umständen zeitverzögert! Die Warnmeldung...
-
Seite 6: Vorderseite Und Anschlussfeld
BENNING IT 115 Kurzanleitung 1.2 Vorderseite und Anschlussfeld Legende: Matrix-Display mit 128 x 64 Bildpunkten und Hintergrundbeleuchtung Ändert ausgewählte Parameter Start der Messung TEST PE-Berührungselektrode für Schutzleiteranschluss Zurück/Abbruch Wählt Parameter in der eingestellten Messfunktion aus Hintergrundbeleuchtung, Ändert Hintergrundbeleuchtung und Kontrast Kontrast Gerät ein- oder ausschalten... -
Seite 7: Standard-Lieferumfang
PS/2-Buchse Schutzabdeckung Ohne Funktion USB-Anschluss 1.3 Standard-Lieferumfang 1 x Installationsprüfgerät BENNING IT 115 1 x Gepolsterte Tragetasche 1 x Prüfkabel mit Schutzkontaktstecker 1 x Universelle 3-Leiter-Prüfleitung (schwarz, blau, grün) 1 x Prüfspitzensatz (schwarz, blau, grün) 1 x Krokodilklemmensatz (schwarz, blau, grün) 1 x Trageriemen 6 x Wiederaufladbare NiMh-Akkus, Größe AA... -
Seite 8: Anzeigen Und Symbole
BENNING IT 115 Kurzanleitung 1.4 Anzeigen und Symbole Anschlussmonitor Der Anschlussmonitor zeigt die anliegenden Spannungen an den Prüfanschlüssen sowie Informationen über die aktiven Prüfanschlüsse im Wechselstromnetz an. Die anliegende Spannung wird mit der Prüfklemmendarstellung angezeigt. Alle drei Prüfklemmen L, N und PE werden für die ausgewählte Messung verwendet. -
Seite 9: Auswahl Der Messfunktionen
BENNING IT 115 Kurzanleitung Der Widerstand der Prüfleitungen für die Niederohmmessung/Durchgangsprüfung wurde kompensiert. Hoher Erdungswiderstand der Messsonden. Die Messergebnisse können verfälscht sein. Das Messsignal liegt außerhalb des Messbereichs. Die Messergebnisse können verfälscht sein. Sicherung F1 ist defekt. Warntöne Durchgehender Warnung! Gefährliche Spannung am PE-Anschluss festgestellt. -
Seite 10: Settings-Einstellungen
Ersetzen Sie die ausgelösten Sicherungen mit genau demselben Sicherungstyp. Eine falsche Sicherung kann die Sicherheit des Bedieners gefährden und/oder das Prüfgerät beschädigen. Hinter der rückseitigen Abdeckung des BENNING IT 115 befinden sich drei Sicherungen: M 0,315 A / 250 V, 20×5 mm Diese Sicherung ist zum Schutz der internen Schaltkreise für die Niederohmmessung-/... -
Seite 11: Kalibrierung Und Service
Bitte wenden Sie sich im Bedarfsfall an unseren Service. Service Für weiterführende Auskünfte stehen Ihnen unsere Fachleute zur Verfügung. BENNING Elektrotechnik & Elektronik GmbH & Co KG Robert-Bosch-Str. 20 D - 46397 Bocholt Internet: www.benning.de BENNING Helpdesk Telefon-Nr.: +49 (0) 2871 - 93 - 555 - 11 -... -
Seite 12: Optionales Zubehör
BENNING IT 115 Kurzanleitung 1.9 Optionales Zubehör Erdungsset Erdungsset bestehend aus 2 Erdspieße, 3 Prüfleitungen, 2 x L = 20 m, 1 x L = 4,5 m Art. Nr.: 044113 COMMANDER-Prüfsitze mit TEST-Taste zur Auslösung des Mess- vorgangs, Gut/Schlecht-Anzeige über grüne/... -
Seite 13: Messungen
BENNING IT 115 Kurzanleitung Messungen 2.1 Nullabgleich (Kompensation) der Prüfleitungen 1. Funktion einstellen R LOWΩ oder DURCHGANG wählen R LOW 2. Prüfleitungen kurzschließen. kurzgeschlossene 3-Leiter-Prüfleitung und optionale Commander-Prüfspitze (044155) 3. Drücken Sie die Taste 4. Drücken Sie die Taste CAL. -
Seite 14: Trms Spannung, Frequenz Und Phasenfolge (Drehfeld)
BENNING IT 115 Kurzanleitung 2.2 TRMS Spannung (V AC/DC), Frequenz und Phasenfolge (Drehfeld) 1. Funktion einstellen. 2. Anschlussdiagramm Anschluss des optionalen Commander-Prüfsteckers (044149) und der 3-Leiter-Prüfleitung Anschluss der 3-Leiter-Prüfleitung und des optionalen CEE-Messadapters (044148) im Dreiphasensystem 3. Das Messergebnis wird im Display angezeigt. -
Seite 15: Isolationswiderstand
BENNING IT 115 Kurzanleitung 2.3 Isolationswiderstand (R 1. Funktion 2. Parameter und Grenzwerte einstellen. einstellen. Prüfspannung [50 V, 100 V, 250 V, 500 V, 1000 V] Minimaler Grenzwert [ohne (---), 0,01 MΩ ÷ 200 MΩ] R ISO 3. Anschlussdiagramm Anschluss der 3-Leiter-Prüfleitung und der optionalen Commander-Prüfspitze (044155) 4. -
Seite 16: Low )/Durchgangsprüfung
÷ 20,0 ] Summer [EIN. AUS] nur für DURCHGANG R LOW 3. Anschlussdiagramm Anschluss der 3-Leiter-Prüfleitung und der optionalen Messleitung BENNING TA 5 (044039) Anschluss der 3-Leiter-Prüfleitung und der optionalen Commander-Prüfspitze (044155) 4.b DURCHGANG: 4.a R LOWΩ Ω Ω Ω -Niederohm: Drücken Sie die Taste... -
Seite 17: Fehlerstrom-Schutzeinrichtung (Fi/Rcd)
BENNING IT 115 Kurzanleitung 2.5 Fehlerstrom-Schutzeinrichtung (FI/RCD) 1. Funktion 2. Unterfunktion, Parameter und Grenzwerte einstellen. einstellen. RCD I Auslösestrom RCD t Auslösezeit Uc Berührungsspannung AUTO Automatikprüfung Nenn-Auslösedifferenzstrom I ∆ ∆ ∆ ∆ N [10/30/100/300/500/1000 mA]. RCD-Typ [AC, A, F] Startpolarität [ Eigenschaften [selektiv allgemein unverzögert... -
Seite 18: Schleifenimpedanz
BENNING IT 115 Kurzanleitung 2.6 Schleifenimpedanz (Z s L-PE 1. Funktion 2. Unterfunktion, Parameter und Grenzwerte einstellen. einstellen. Schleifenimdedanz: Zs (für Systeme ohne FI/RCD) Zs rcd (für Systeme mit FI/RCD) Sicherungstyp [ohne (---), gL/gG, B, C, K, D] Nennstrom der Sicherung Auslösezeit der Sicherung... -
Seite 19: Leitungsimpedanz
BENNING IT 115 Kurzanleitung 2.7 Leitungsimpedanz (Z I L-N/L 1. Funktion 2. Unterfunktion, Parameter und Grenzwerte einstellen. einstellen. Leitungsimpedanz ∆U Spannungsfall Sicherungstyp [ohne (---), gL/gG, B, C, K, D] Nennstrom der Sicherung Abschaltzeit der Sicherung Max. Spannungsfall [3,0 % ÷ 9,0 %] 3. -
Seite 20: Erdungswiderstand
BENNING IT 115 Kurzanleitung 2.8 Erdungswiderstand (R 1. Funktion 2. Grenzwert einstellen. einstellen. ERDE RE Erdungswiderstand Maximaler Grenzwert [ohne (---), 1 Ω ÷ 5 kΩ] 3. Anschlussdiagramm Anschluss des optionalen Erdungsset (044113) 4. Drücken Sie die Taste 5. Das Messergebnis wird im Display angezeigt.
