Prüfergebnisse / Teilergebnisse
t I∆N DC x1, (+)
1)
t I∆N DC x1, (-)
1)
t I∆N x1, (+)
t I∆N x1, (-)
t I∆N x5, (+)
t I∆N x5, (-)
t I∆N x0,5, (+)
t I∆N x0.5, (-)
I∆ (+)
I∆ (-)
Uc
1)
Das Ergebnis wird angezeigt, wenn der Parameter RCD „Bauart" auf EVSE / MI und der
Parameter „Typ" auf EV RCD, EV RCM oder MI RCD eingestellt ist.
Hinweise:

Der RCD Autotest wird sofort gestoppt, sobald eine ungültige Bedingung vorliegt, z.B. die
Überschreitung der maximal zulässigen Berührungsspannung Uc oder der Auslösezeit t
außerhalb des zulässigen Bereichs.

Bei dem RCD Autotest von RCD's des Typs A und F mit Nenn-Auslösedifferenzströmen
von 300 mA, 500 mA und 1000 mA, wird die Prüfung von 5×I
diesem Fall gilt die Prüfung als bestanden, wenn alle anderen Prüfungen bestanden
werden.

In dem RCD Autotest erfolgt die Auslösezeitmessung von RCD´s des Typs B und B+ mit
einem sinusförmigen Prüfstrom. Die Auslösestrommessung erfolgt mit einem glatten
Gleichfehlerstrom.
BENNING IT 200

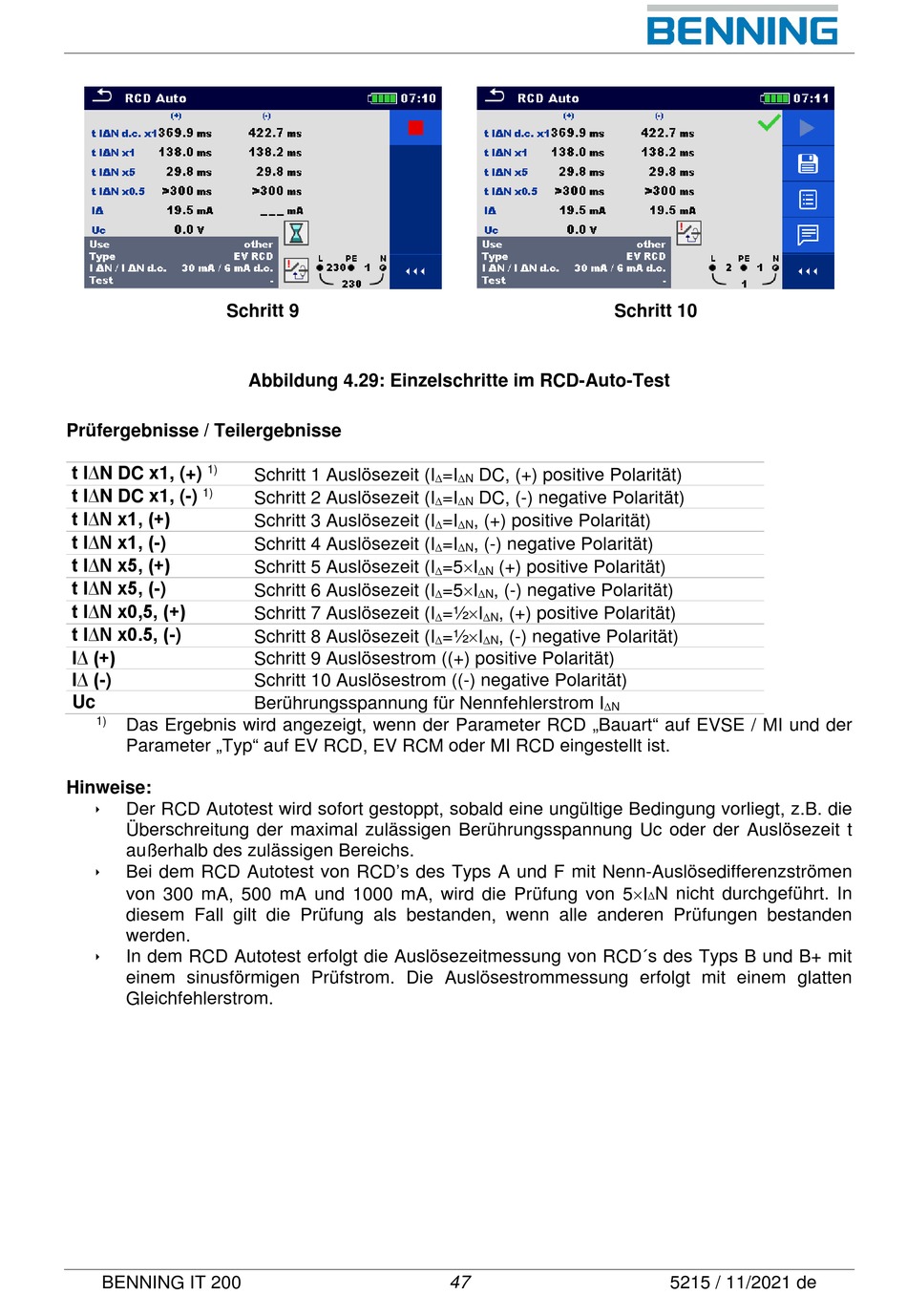

Abbildung 4.29: Einzelschritte im RCD-Auto-Test
Schritt 1 Auslösezeit (I
Schritt 2 Auslösezeit (I
Schritt 3 Auslösezeit (I
Schritt 4 Auslösezeit (I
Schritt 5 Auslösezeit (I
Schritt 6 Auslösezeit (I
Schritt 7 Auslösezeit (I
Schritt 8 Auslösezeit (I
Schritt 9 Auslösestrom ((+) positive Polarität)
Schritt 10 Auslösestrom ((-) negative Polarität)
Berührungsspannung für Nennfehlerstrom I
=I DC, (+) positive Polarität)
∆ ∆N
=I DC, (-) negative Polarität)
∆ ∆N
=I , (+) positive Polarität)
∆ ∆N
=I , (-) negative Polarität)
∆ ∆N
=5×I (+) positive Polarität)
∆ ∆N
=5×I , (-) negative Polarität)
∆ ∆N
=½×I , (+) positive Polarität)
∆ ∆N
=½×I , (-) negative Polarität)
∆ ∆N
∆N
