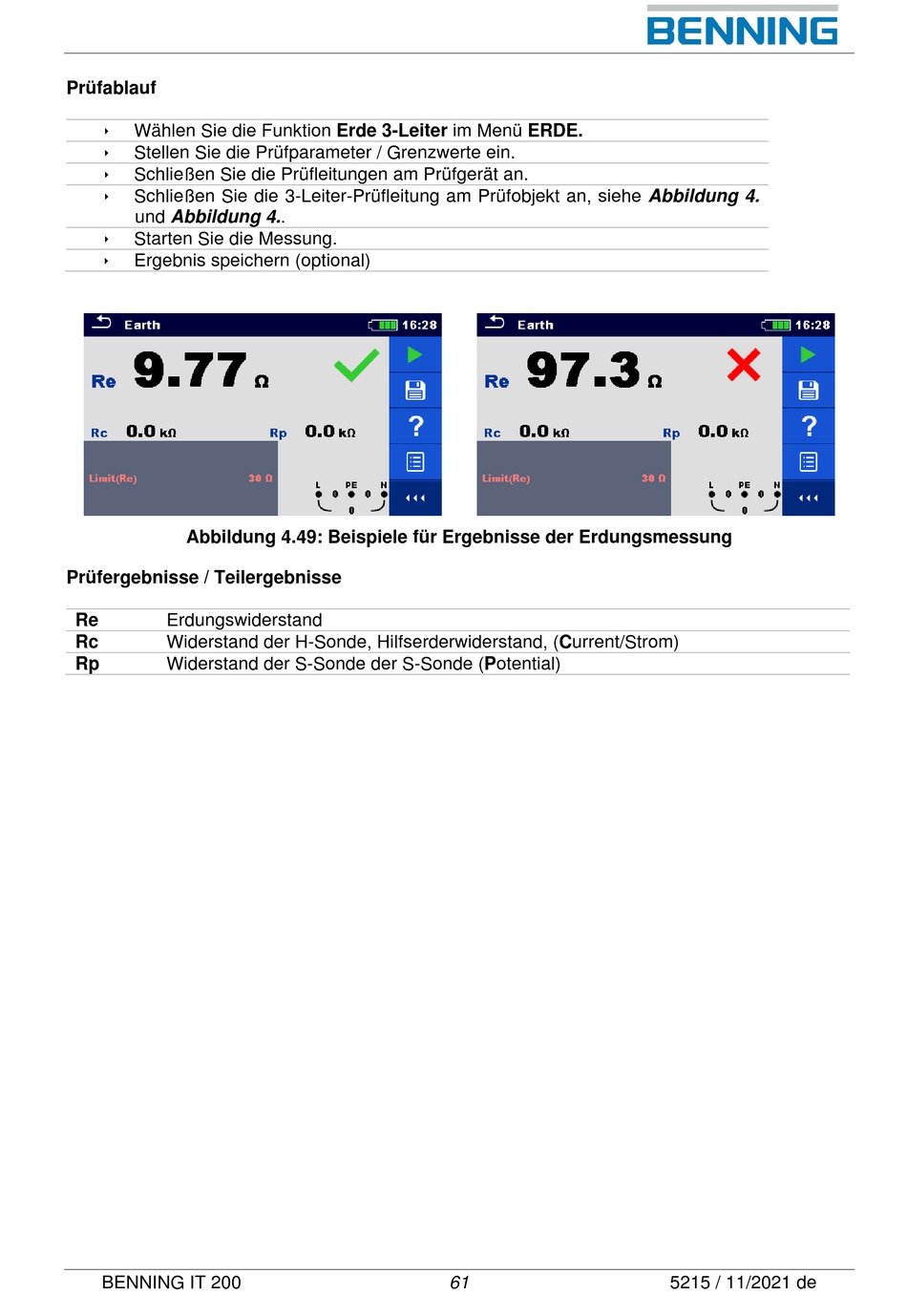

Benning IT 200 Kurzbedienungsanleitung Seite 61

Prüfablauf

Wählen Sie die Funktion Erde 3-Leiter im Menü ERDE.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung am Prüfobjekt an, siehe Abbildung 4.
und Abbildung 4..

Starten Sie die Messung.

Ergebnis speichern (optional)
Abbildung 4.49: Beispiele für Ergebnisse der Erdungsmessung
Prüfergebnisse / Teilergebnisse
Re Erdungswiderstand
Rc Widerstand der H-Sonde, Hilfserderwiderstand, (Current/Strom)
Rp Widerstand der S-Sonde der S-Sonde (Potential)
