6)
Bei 1-phasigem Spannungssystem und Grenzwert Typ auf „%" eingestellt.
7)
Bei 3-phasigem Spannungssystem und Grenzwert Typ auf „Spannung" eingestellt.
8)
Bei 3-phasigem Spannungssystem und Grenzwert Typ auf „%" eingestellt.
Einstellbare Limits (Grenzwerte) für IT Erdungssystem:
9,11)
unteres Limit U12
9,11)
oberes Limit U12
10)
unteres Limit U12
10)
oberes Limit U12
9,10)
unteres Limit U1pe
9,10)
oberes Limit U1pe
9,10)
unteres Limit U2pe
9,10)
oberes Limit U2pe
11)
unteres Limit U13
11)
oberes Limit U13
11)
unteres Limit U23
11)
oberes Limit U23
12)
unteres Limit Ull
12)
oberes Limit Ull
9)
Bei 1-phasiger Spannungsversorgung und Grenzwert Typ auf „Spannung" eingestellt.
10)
Bei 1-phasiger Spannungsversorgung und Grenzwert Typ auf „%" eingestellt.
11)
Bei 3-phasiger Spannungsversorgung und Grenzwert Typ auf „Spannung" eingestellt.
12)
Bei 3-phasiger Spannungsversorgung und Grenzwert Typ auf „%" eingestellt.

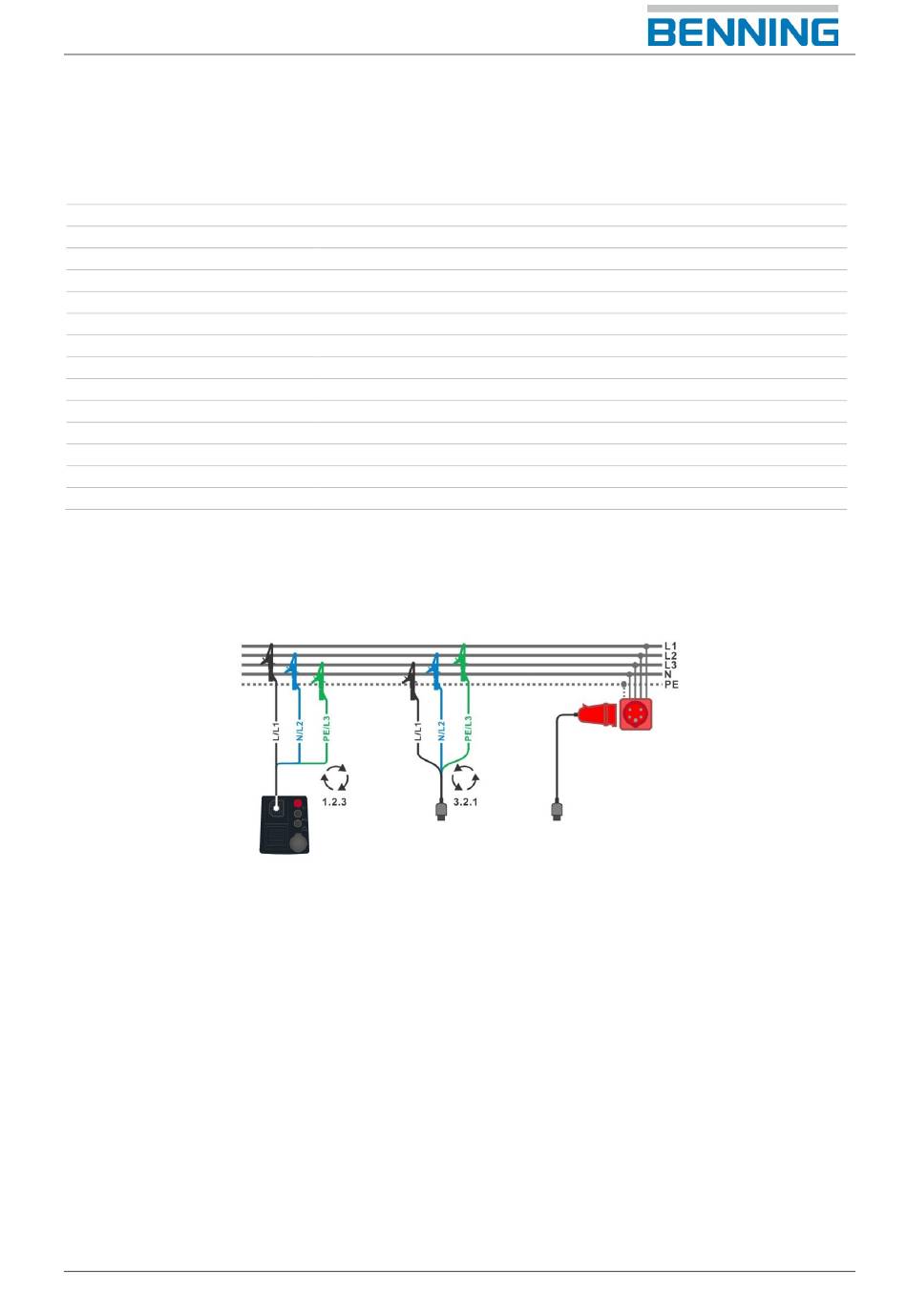

Anschlussplan
Abbildung 4.2: Anschluss der 3-Leiter Prüfleitung und des optionalen 16 A CEE-
BENNING IT 200
Min. Spannung [0 V ... 499 V]
Max. Spannung [0 V ... 499 V]
Min. Spannung [-20% ... 20%]
Max. Spannung [-20% ... 20%]
Min. Spannung [0 V ... 499 V]
Max. Spannung [0 V ... 499 V]
Min. Spannung [0 V ... 499 V]
Max. Spannung [0 V ... 499 V]
Min. Spannung [0 V ... 499 V]
Max. Spannung [0 V ... 499 V]
Min. Spannung [0 V ... 499 V]
Max. Spannung [0 V ... 499 V]
Min. Spannung [-20% ... 20%]
Max. Spannung [-20% ... 20%]
Messadapters (044148) im Dreiphasensystem
