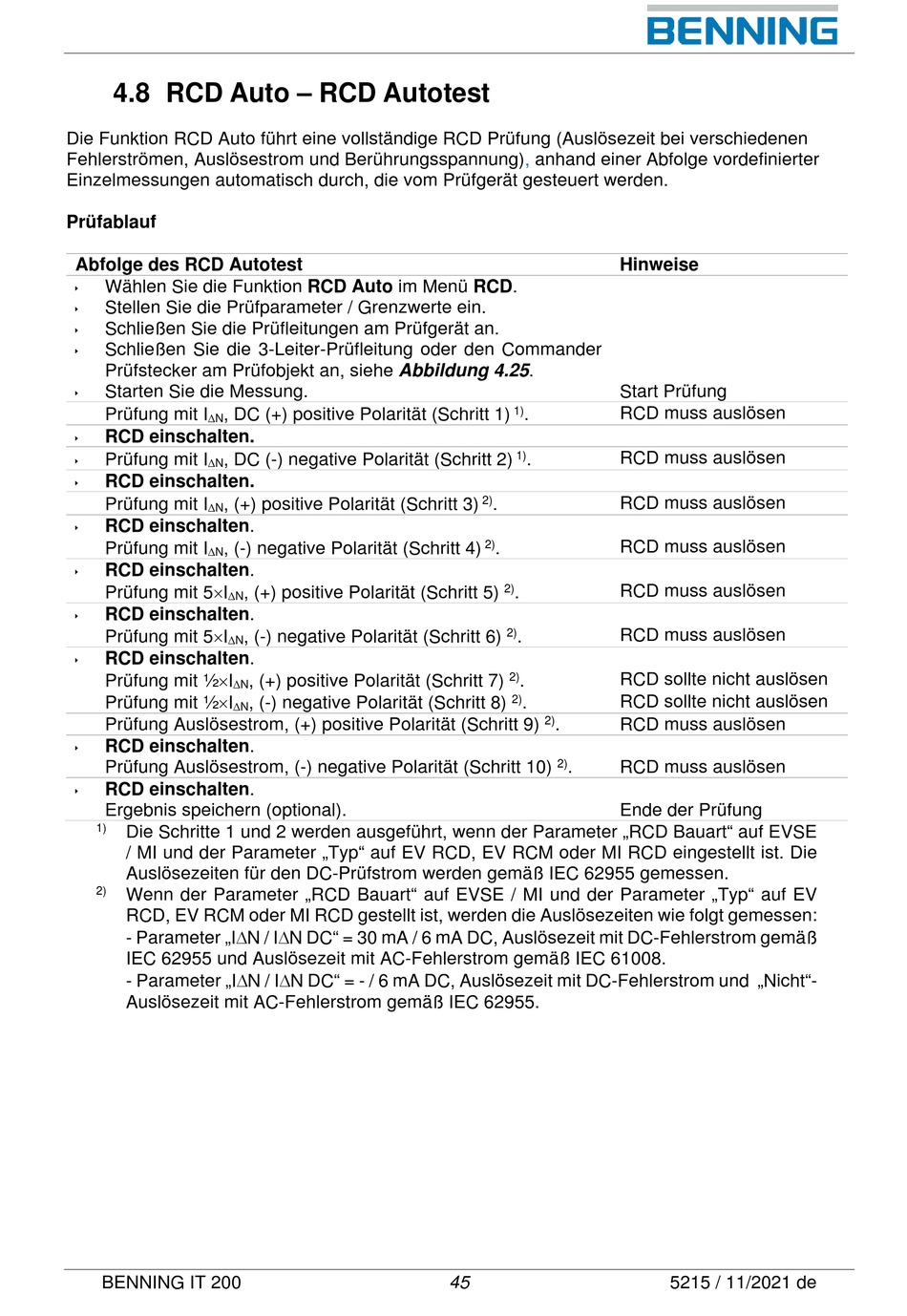

4.8 RCD Auto – RCD Autotest
Die Funktion RCD Auto führt eine vollständige RCD Prüfung (Auslösezeit bei verschiedenen
Fehlerströmen, Auslösestrom und
Einzelmessungen automatisch durch, die vom Prüfgerät gesteuert werden.
Prüfablauf
Abfolge des RCD Autotest
 Wählen Sie die Funktion RCD Auto im Menü RCD.
 Stellen Sie die Prüfparameter / Grenzwerte ein.
Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung oder den Commander

Prüfstecker am Prüfobjekt an, siehe Abbildung 4.25.
Starten Sie die Messung.

Prüfung mit I , DC (+) positive Polarität (Schritt 1)
∆N
 RCD einschalten.
 Prüfung mit I , DC (-) negative Polarität (Schritt 2)
∆N
 RCD einschalten.
Prüfung mit I , (+) positive Polarität (Schritt 3)
∆N
RCD einschalten.

Prüfung mit I , (-) negative Polarität (Schritt 4)
∆N
RCD einschalten.

Prüfung mit 5×I
∆N
RCD einschalten.

Prüfung mit 5×I
∆N
RCD einschalten.

Prüfung mit ½×I
∆N
Prüfung mit ½×I
∆N
Prüfung Auslösestrom, (+) positive Polarität (Schritt 9)
RCD einschalten.

Prüfung Auslösestrom, (-) negative Polarität (Schritt 10)
RCD einschalten.

Ergebnis speichern (optional).
1)
Die Schritte 1 und 2 werden ausgeführt, wenn der Parameter „RCD Bauart" auf EVSE
/ MI und der Parameter „Typ" auf EV RCD, EV RCM oder MI RCD eingestellt ist. Die
Auslösezeiten für den DC-Prüfstrom werden gemäß IEC 62955 gemessen.
2)
Wenn der Parameter „RCD Bauart" auf EVSE / MI und der Parameter „Typ" auf EV
RCD, EV RCM oder MI RCD gestellt ist, werden die Auslösezeiten wie folgt gemessen:
- Parameter „I∆N / I∆N DC" = 30 mA / 6 mA DC, Auslösezeit mit DC-Fehlerstrom gemäß
IEC 62955 und Auslösezeit mit AC-Fehlerstrom gemäß IEC 61008.
- Parameter „I∆N / I∆N DC" = - / 6 mA DC, Auslösezeit mit DC-Fehlerstrom und „Nicht"-
Auslösezeit mit AC-Fehlerstrom gemäß IEC 62955.
