4.4 Varistorprüfung
Messprinzip
Die Varistor Prüfung startet mit einer Spannungsrampe ab 50 V und steigt mit einer Steilheit von
100 V/s. Die Messung wird beendet, wenn die definierte Endspannung erreicht
Prüfstrom den Wert von 1 mA überschreitet.
Prüfparameter / Grenzwerte
I Limit
Erdungssystem
Unteres Limit (Uac)
Oberes Limit (Uac)
Kommentar 1
Kommentar 2
Anschlussplan

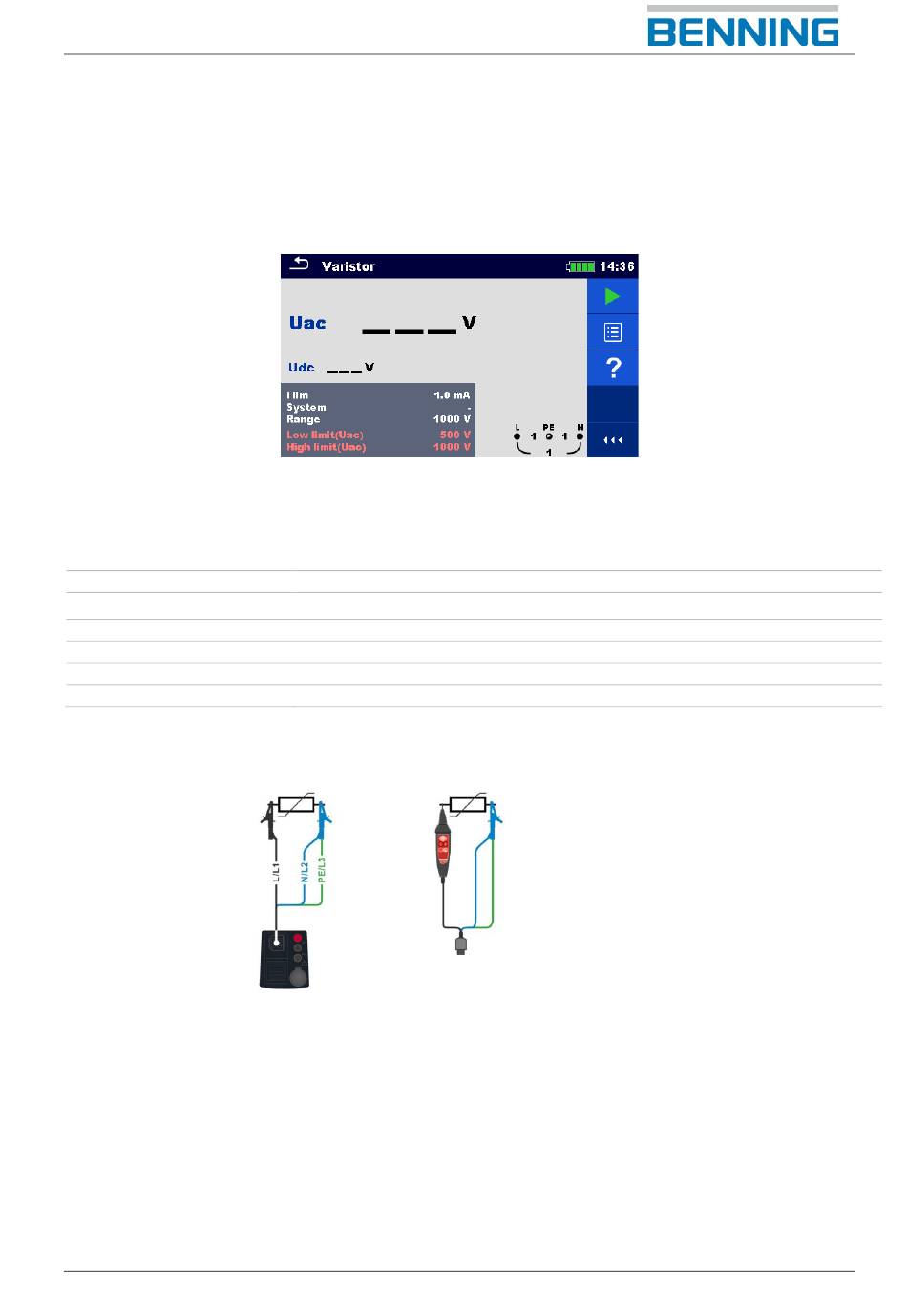

Abbildung 4.14: Anschluss der 3-Leiter-Prüfleitung und der optionalen Commander-
BENNING IT 200
Abbildung 4.13: Hauptmenü Varistor Prüfung
Strom Grenzwert [1,0 mA]
System [-, TT, TN, TN-C, TN-S]
Unterer Grenzwert der Durchbruchspannung [Aus, 50 V ... 620 V]
Oberer Grenzwert der Durchbruchspannung [Aus, 50 V ... 620 V]
Kommentarfeld
Kommentarfeld
Prüfspitze (044155)
