4.2 R iso – Isolationswiderstand

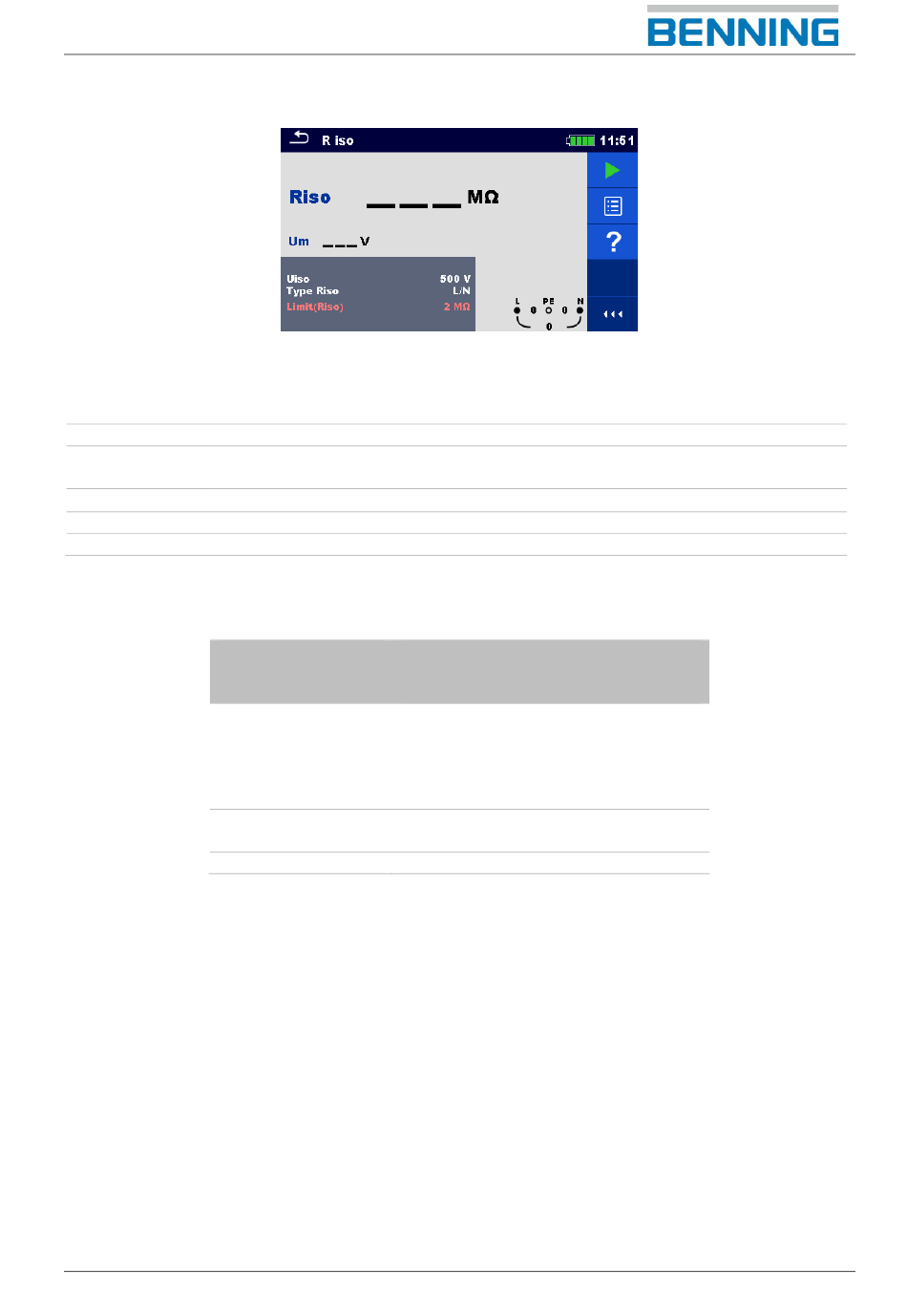

Abbildung 4.6: Menü Isolationswiderstandsmessung
Prüfparameter / Grenzwerte
U iso Nennprüfspannung [50 V, 100 V, 250 V, 500 V, 1000 V]
Prüfart [-, L/PE, L/N, N/PE, L/L, L1/L2, L1/L3, L2/L3, L1/N, L2/N, L3/N, L1/PE,
1)
Typ Riso
L2/PE, L3/PE]
Limit (Riso)
Minimaler Isolationswiderstand [AUS, Eigener, 0,01 MΩ ... 100 MΩ]
Kommentar 1 Kommentarfeld
Kommentar 2 Kommentarfeld
1)
Die Isolationswiderstandsmessung ist abhängig von der Einstellung des Parameters „Typ
Riso", siehe Tabelle unten.
Typ Riso
Parameter
-
L-N
Lx-N
L/L
Lx-Ly
L-PE
Lx-PE
N-PE
Tabelle 4.1: Prüfanschlüsse der Isolationswiderstandsmessung in Abhängigkeit des
BENNING IT 200
Prüfanschlüsse der 3-Leiter
Prüfleitung und der optionalen
Commander-Prüfspitze (044155)
L und N
L und PE
N und PE
Parameters „Typ Riso"
