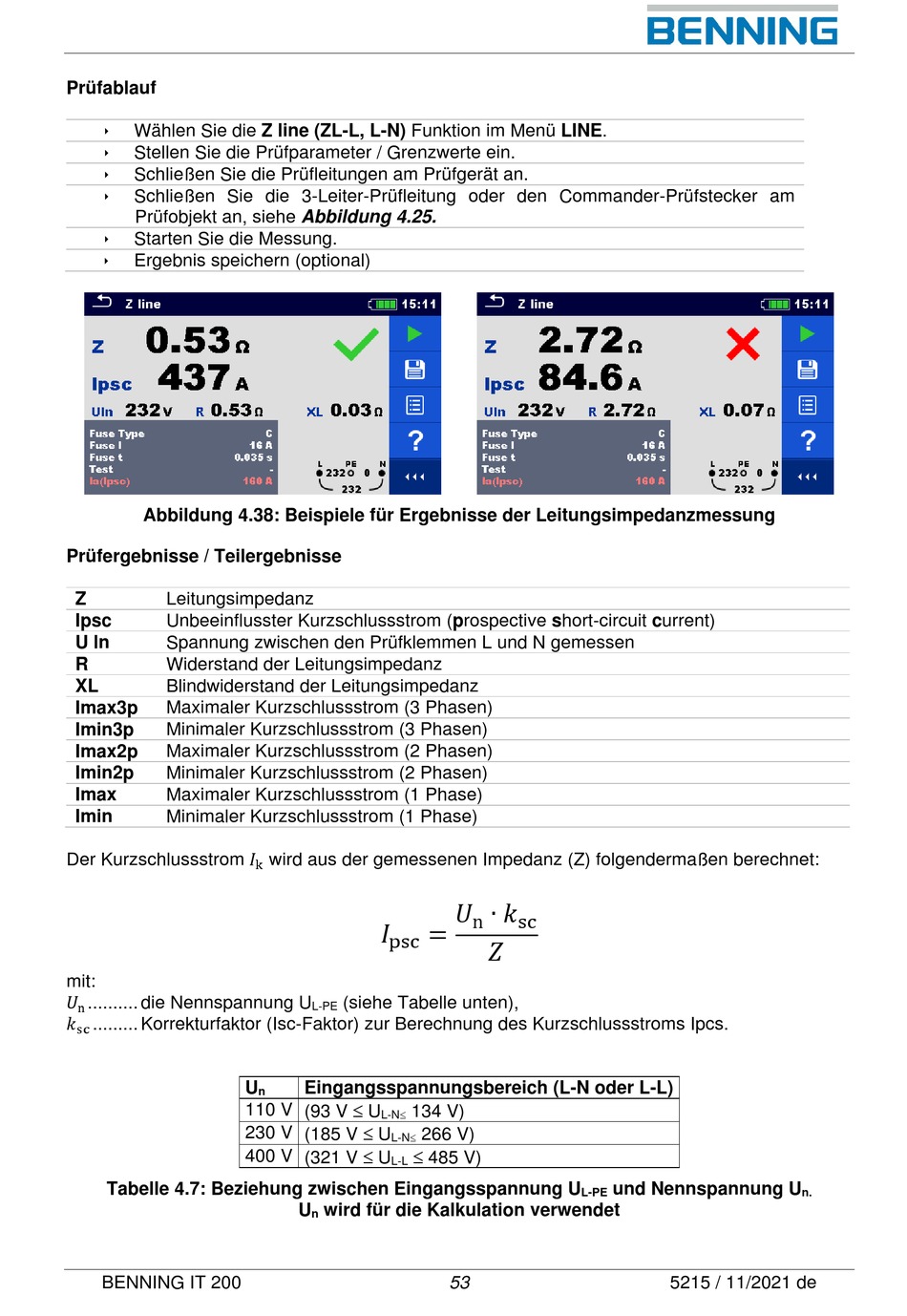

Benning IT 200 Kurzbedienungsanleitung Seite 53

Prüfablauf

Wählen Sie die Z line (ZL-L, L-N) Funktion im Menü LINE.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung oder den Commander-Prüfstecker am
Prüfobjekt an, siehe Abbildung 4.25.

Starten Sie die Messung.

Ergebnis speichern (optional)
Abbildung 4.38: Beispiele für Ergebnisse der Leitungsimpedanzmessung
Prüfergebnisse / Teilergebnisse
Z Leitungsimpedanz
Ipsc Unbeeinflusster Kurzschlussstrom (prospective short-circuit current)
Spannung zwischen den Prüfklemmen L und N gemessen
U ln
R Widerstand der Leitungsimpedanz
XL Blindwiderstand der Leitungsimpedanz
Imax3p Maximaler Kurzschlussstrom (3 Phasen)
Imin3p Minimaler Kurzschlussstrom (3 Phasen)
Imax2p Maximaler Kurzschlussstrom (2 Phasen)
Imin2p Minimaler Kurzschlussstrom (2 Phasen)
Imax Maximaler Kurzschlussstrom (1 Phase)
Der Kurzschlussstrom ����
Imin Minimaler Kurzschlussstrom (1 Phase)
����
n
����
mit:
sc
.......... die Nennspannung U
......... Korrekturfaktor (Isc-Faktor) zur Berechnung des Kurzschlussstroms Ipcs.
Tabelle 4.7: Beziehung zwischen Eingangsspannung U
BENNING IT 200
k
wird aus der gemessenen Impedanz (Z) folgendermaßen berechnet:
����
psc
(siehe Tabelle unten),
L-PE
U Eingangsspannungsbereich (L-N oder L-L)
n
110 V (93 V ≤ U
134 V)
L-N≤
230 V (185 V ≤ U
L-N≤
400 V (321 V ≤ U ≤ 485 V)
L-L
U wird für die Kalkulation verwendet
n
���� ∙ ����
=
n sc
����
266 V)
L-PE
53
und Nennspannung U
5215 / 11/2021 de
