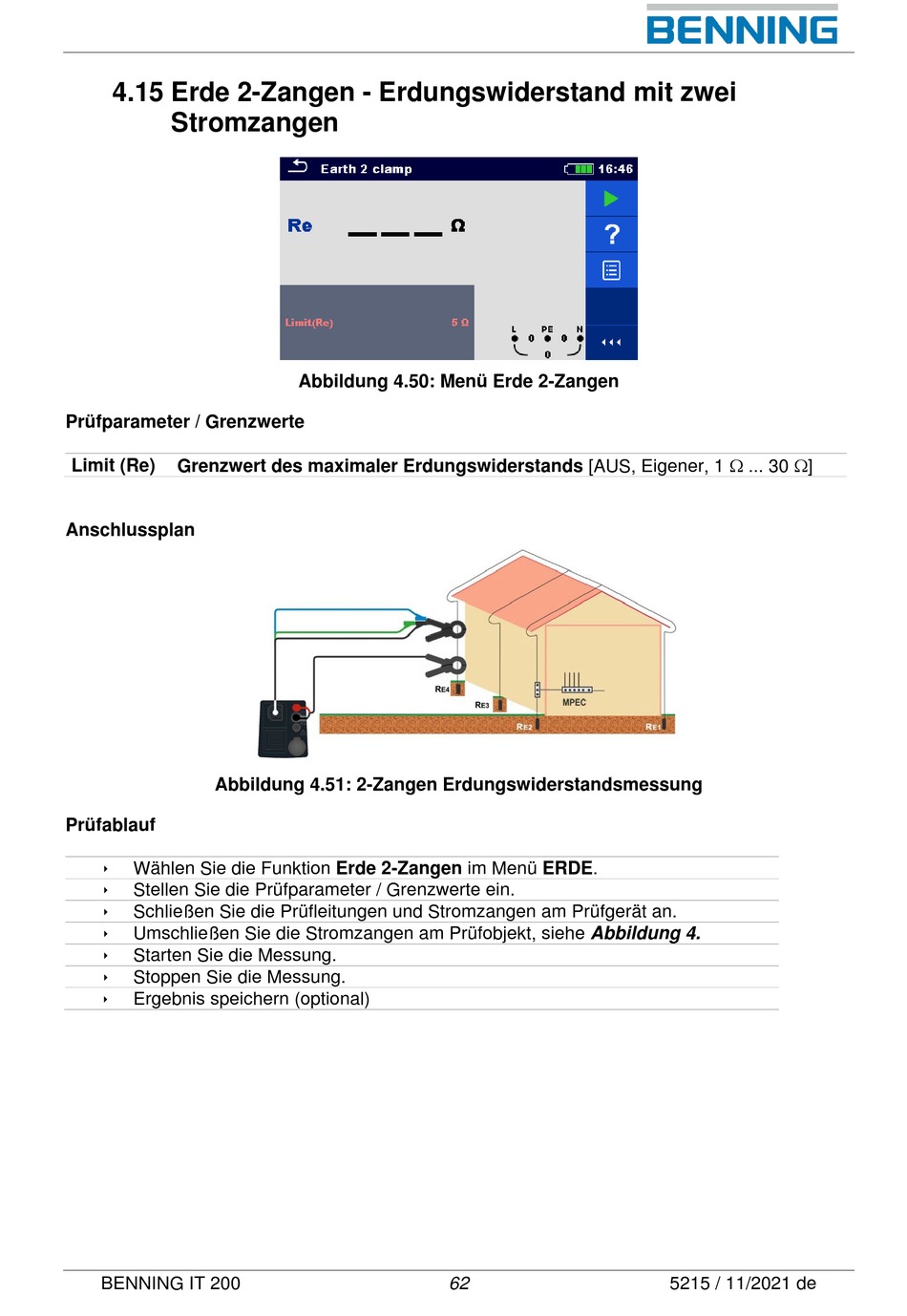

4.15 Erde 2-Zangen - Erdungswiderstand mit zwei
Stromzangen
Prüfparameter / Grenzwerte
Grenzwert des maximaler Erdungswiderstands [AUS, Eigener, 1 Ω ... 30 Ω]
Limit (Re)
Anschlussplan
Abbildung 4.51: 2-Zangen Erdungswiderstandsmessung
Prüfablauf

Wählen Sie die Funktion Erde 2-Zangen im Menü ERDE.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Prüfleitungen und Stromzangen am Prüfgerät an.

Umschließen Sie die Stromzangen am Prüfobjekt, siehe Abbildung 4.

Starten Sie die Messung.

Stoppen Sie die Messung.

Ergebnis speichern (optional)
BENNING IT 200
Abbildung 4.50: Menü Erde 2-Zangen
62 5215 / 11/2021 de
