2.2 Anschlussfeld

Prüfanschluss
L/L1 Anschluss
1
N/L2 Anschluss
PE/L3 Anschluss
2 Schutzabdeckung
3 Schutzabdeckung - PS/2-Buchse
Ladebuchse
4
USB-Schnittstelle
5
Kommunikation mit PC-USB (2.0) Anschluss.
PS/2-Buchse
Serielle RS 232 Schnittstelle für PC-Anschluss.
6
Anschluss für optionales Zubehör, z. B. BENNING Luxmeter Typ B (04411).
Anschluss für Barcodescanner (009371)
Abdeckung
7
Ohne Funktion.
C1 Eingang (4 mm Buchsen, rot/schwarz)
8
Messeingang für Stromzangenadapter
Warnungen!

Die maximal zulässige Spannung zwischen einem beliebigen Prüfanschluss und Erde
beträgt 550 V!

Die maximal zulässige Spannung zwischen den Prüfanschlüssen beträgt 550 V!

Die maximal zulässige Spannung am Prüfanschluss C1 beträgt 3V!

Die maximal kurzzeitig zulässige Spannung vom externen Ladegerät beträgt 14 V!
BENNING IT 200

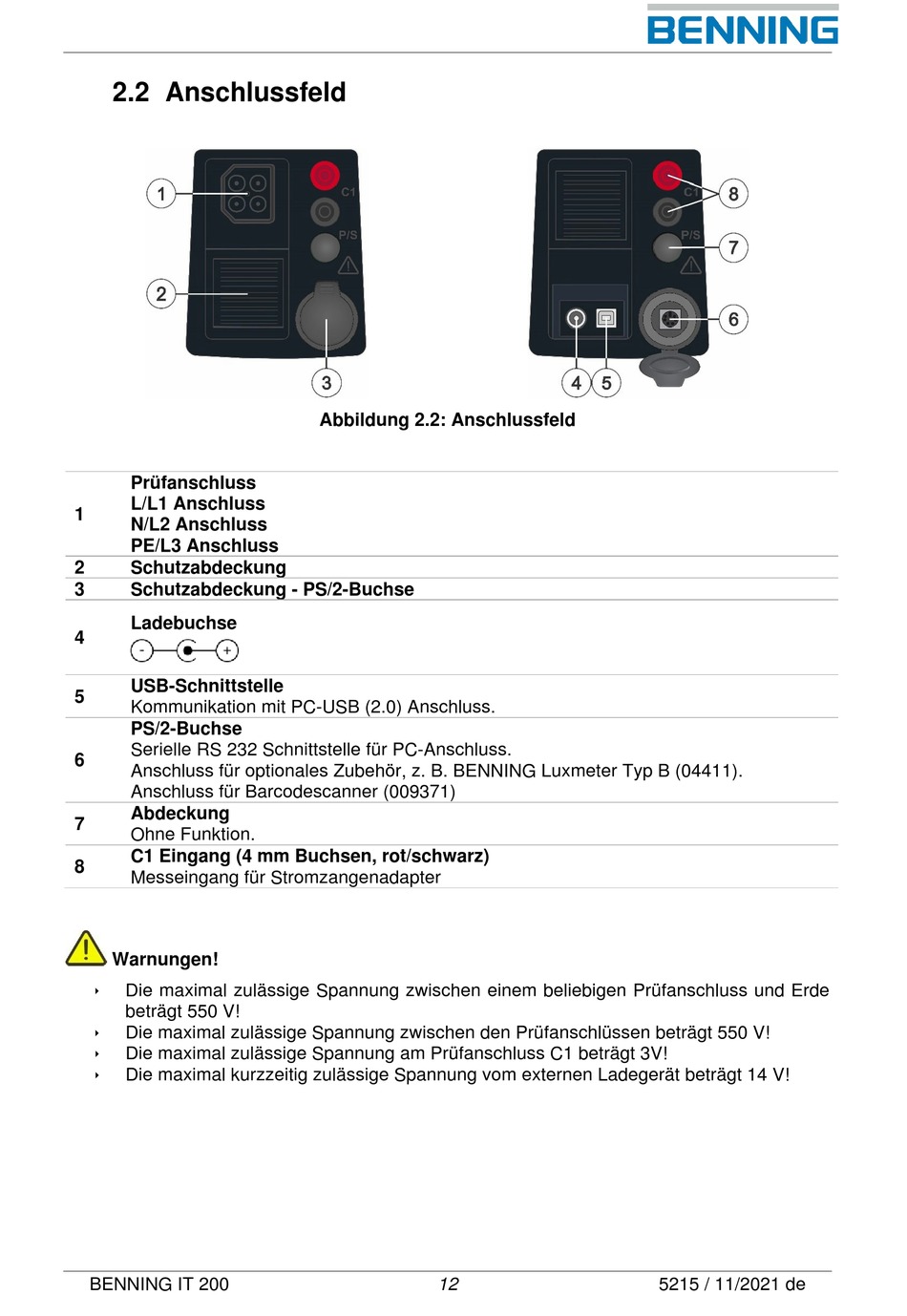

Abbildung 2.2: Anschlussfeld
