4.24 AUTO TN – Auto-Messung für TN-Erdungssysteme
ohne RCD
Prüfungen / Messungen in der AUTO TN-Prüfabfolge:
Spannung
Z line
Spannungsfall
Z loop
Rpe
Prüfparameter / Grenzwerte
Sicherungstyp
Sicherung In
Abschaltzeit t
1)
I (∆U)
Isc-Faktor
Limit (∆U)
Limit (Rpe)
Ia (Ipsc (LN), Ipsc (LPE)) Auslösestrom, Untergrenze des unbeeinflussten Kurzschluss-
1)
Anwendbar, wenn der Sicherungstyp auf „Aus" oder „Eigener" eingestellt ist.
Anschlussplan
BENNING IT 200

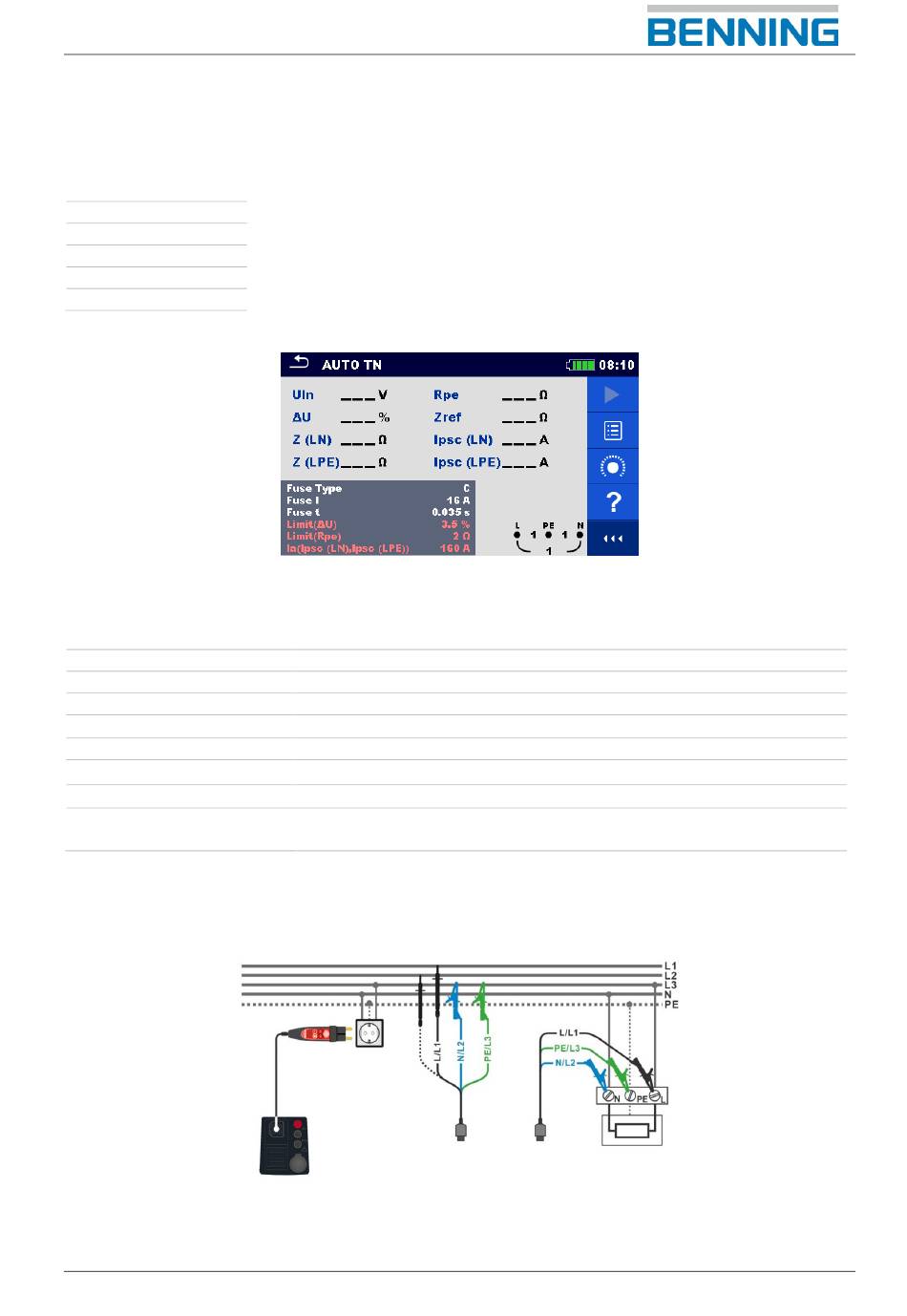

Abbildung 4.11: Menü AUTO TN
Auswahl des Sicherungstyps [Aus, Eigener, gG, NV, B, C, D, K]
Nennstrom der gewählten Sicherung
Maximale Abschaltzeit der gewählten Sicherung
Nennstrom für ∆U Messung (Eigener Wert)
Isc-Faktor [0.20...1,00]
Maximaler Spannungsfall [3,0 % ... 9,0 %]
Max. Widerstand [AUS, 0,1 Ω ... 20,0 Ω]
stroms für die ausgewählte Sicherung oder eigener Wert
Abbildung 4.12: AUTO TN-Messung
80 5215 / 11/2021 de
