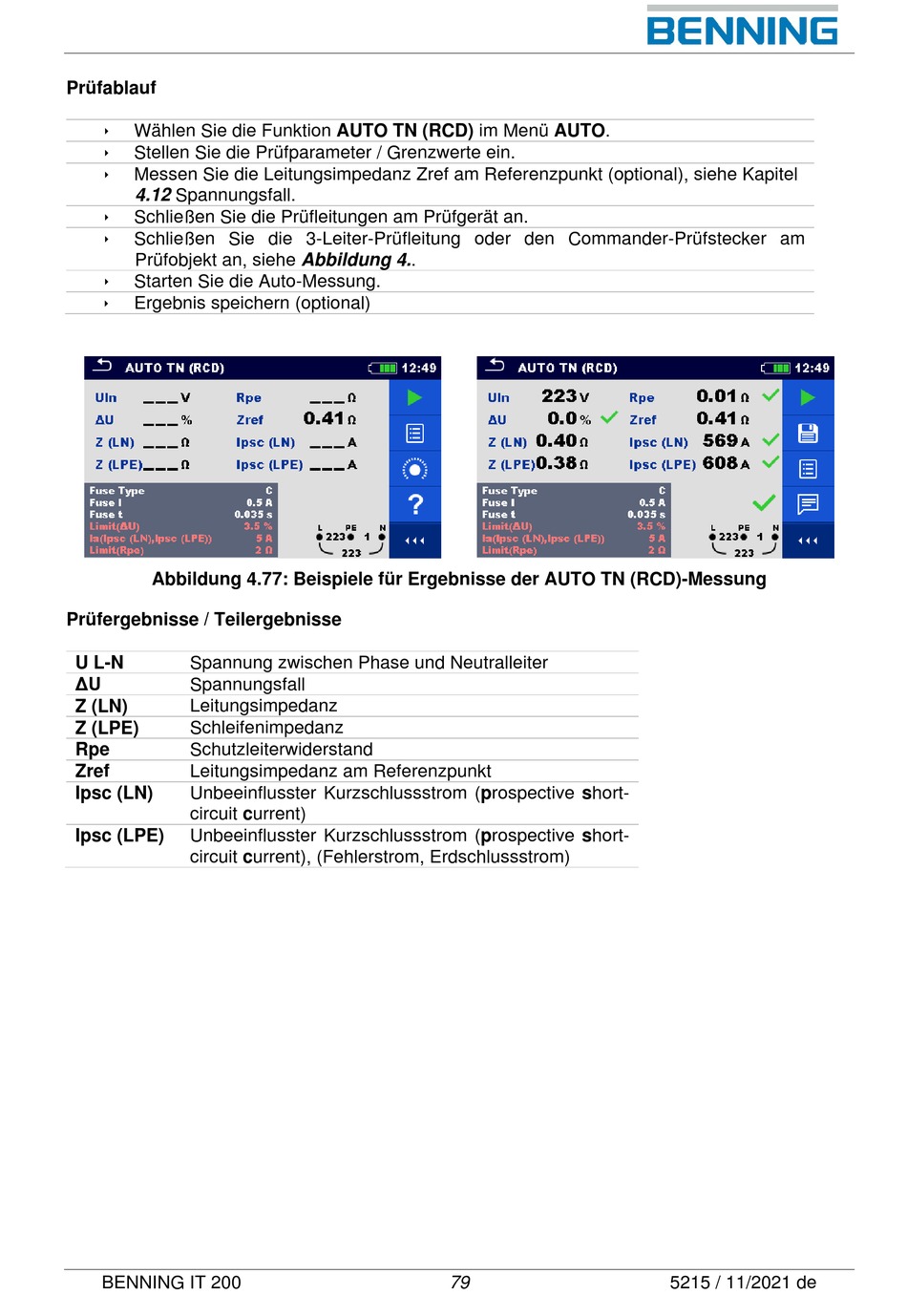

Benning IT 200 Kurzbedienungsanleitung Seite 79

Prüfablauf

Wählen Sie die Funktion AUTO TN (RCD) im Menü AUTO.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Messen Sie die Leitungsimpedanz Zref am Referenzpunkt (optional), siehe Kapitel
4.12 Spannungsfall.

Schließen Sie die Prüfleitungen am Prüfgerät an.

Schließen Sie die 3-Leiter-Prüfleitung oder den Commander-Prüfstecker am
Prüfobjekt an, siehe Abbildung 4..

Starten Sie die Auto-Messung.

Ergebnis speichern (optional)
Abbildung 4.77: Beispiele für Ergebnisse der AUTO TN (RCD)-Messung
Prüfergebnisse / Teilergebnisse
Spannung zwischen Phase und Neutralleiter
U L-N
ΔU
Spannungsfall
Z (LN) Leitungsimpedanz
Z (LPE) Schleifenimpedanz
Rpe Schutzleiterwiderstand
Zref Leitungsimpedanz am Referenzpunkt
Ipsc (LN) Unbeeinflusster Kurzschlussstrom (prospective short-
circuit current)
Ipsc (LPE) Unbeeinflusster Kurzschlussstrom (prospective short-
circuit current), (Fehlerstrom, Erdschlussstrom)
