Prüfablauf
Wählen Sie die Funktion Varistor (VAR) im Menü ISO.
Stellen Sie die Prüfparameter / Grenzwerte ein.
Schließen Sie die Prüfleitungen am Prüfgerät an.
Schließen Sie die Prüfleitungen am Prüfobjekt an, siehe Abbildung 4.14.
Starten Sie die Messung.
Die Messung wird beendet, wenn die definierte Endspannung erreicht
Prüfstrom den Wert von 1 mA überschreitet.
Warten Sie nach der Messung bis die zu prüfende Anlage vollständig entladen ist.
Ergebnis speichern (optional).

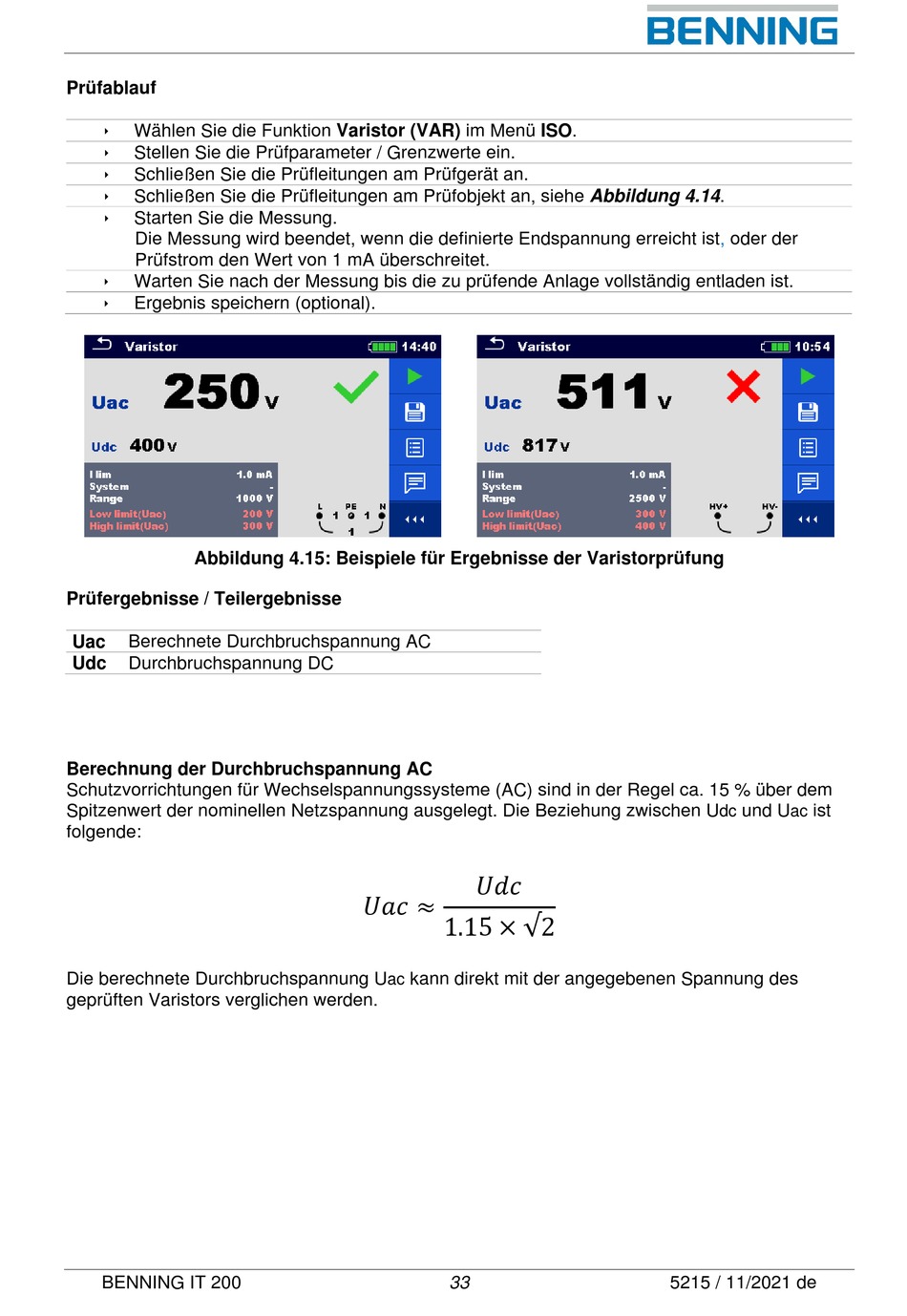

Abbildung 4.15: Beispiele für Ergebnisse der Varistorprüfung
Prüfergebnisse / Teilergebnisse
Uac
Berechnete Durchbruchspannung AC
Durchbruchspannung DC
Udc
Berechnung der Durchbruchspannung AC
Schutzvorrichtungen für Wechselspannungssysteme (AC) sind in der Regel ca. 15 % über dem
Spitzenwert der nominellen Netzspannung ausgelegt. Die Beziehung zwischen U
folgende:
Die berechnete Durchbruchspannung U
geprüften Varistors verglichen werden.
BENNING IT 200
������������
������������ ≈
1.15 × √2
kann direkt mit der angegebenen Spannung des
ac
33
ist,
oder der
und U
ist
dc
ac
5215 / 11/2021 de
