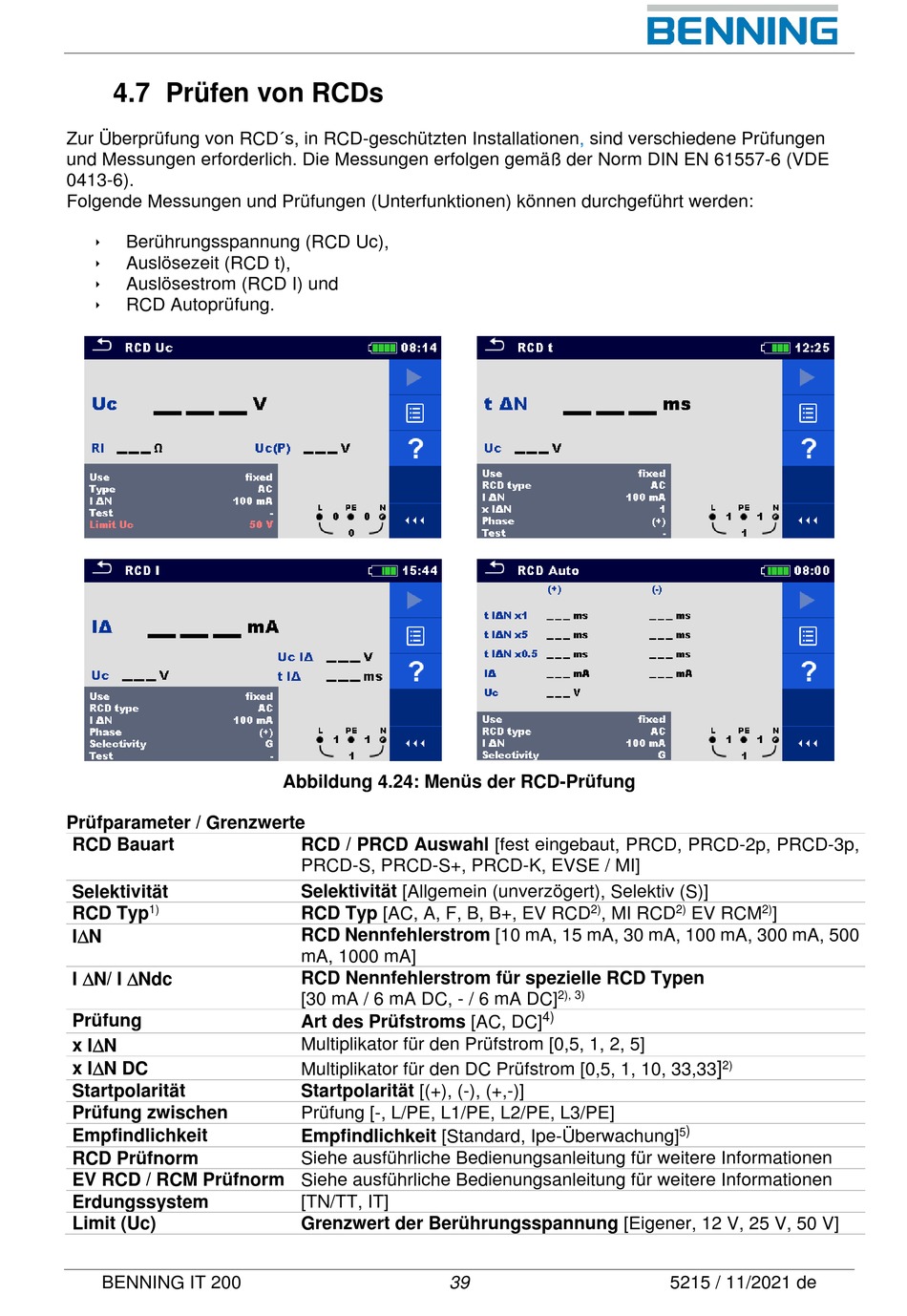

4.7 Prüfen von RCDs
Zur Überprüfung von RCD´s, in RCD-geschützten
und Messungen erforderlich. Die Messungen erfolgen gemäß der Norm DIN EN 61557-6 (VDE
0413-6).
Folgende Messungen und Prüfungen (Unterfunktionen) können durchgeführt werden:

Berührungsspannung (RCD Uc),

Auslösezeit (RCD t),

Auslösestrom (RCD I) und

RCD Autoprüfung.
Prüfparameter / Grenzwerte
RCD Bauart
Selektivität
1)
RCD Typ
I∆N
I ∆N/ I ∆Ndc
Prüfung
x I∆N
x I∆N DC
Startpolarität
Prüfung zwischen
Empfindlichkeit
RCD Prüfnorm
EV RCD / RCM Prüfnorm Siehe ausführliche Bedienungsanleitung für weitere Informationen
Erdungssystem
Limit (Uc)
BENNING IT 200
Abbildung 4.24: Menüs der RCD-Prüfung
RCD / PRCD Auswahl [fest eingebaut, PRCD, PRCD-2p, PRCD-3p,
PRCD-S, PRCD-S+, PRCD-K, EVSE / MI]
Selektivität [Allgemein (unverzögert), Selektiv (S)]
RCD Typ [AC, A, F, B, B+, EV RCD
RCD Nennfehlerstrom [10 mA, 15 mA, 30 mA, 100 mA, 300 mA, 500
mA, 1000 mA]
RCD Nennfehlerstrom für spezielle RCD Typen
[30 mA / 6 mA DC, - / 6 mA DC]
Art des Prüfstroms [AC, DC]
Multiplikator für den Prüfstrom [0,5, 1, 2, 5]
Multiplikator für den DC Prüfstrom [0,5, 1, 10, 33,33
Startpolarität [(+), (-), (+,-)]
Prüfung [-, L/PE, L1/PE, L2/PE, L3/PE]
Empfindlichkeit [Standard, Ipe-Überwachung]
Siehe ausführliche Bedienungsanleitung für weitere Informationen
[TN/TT, IT]
Grenzwert der Berührungsspannung [Eigener, 12 V, 25 V, 50 V]
39
Installationen, sind verschiedene Prüfungen
2)
, MI RCD
2), 3)
4)
2) 2)
EV RCM ]
] 2)
)
5
