4.18 Strom (I)

Prüfparameter / Grenzwerte
Stromzange (CH1)
Messbereich
Limit (I1)
Anschlussplan

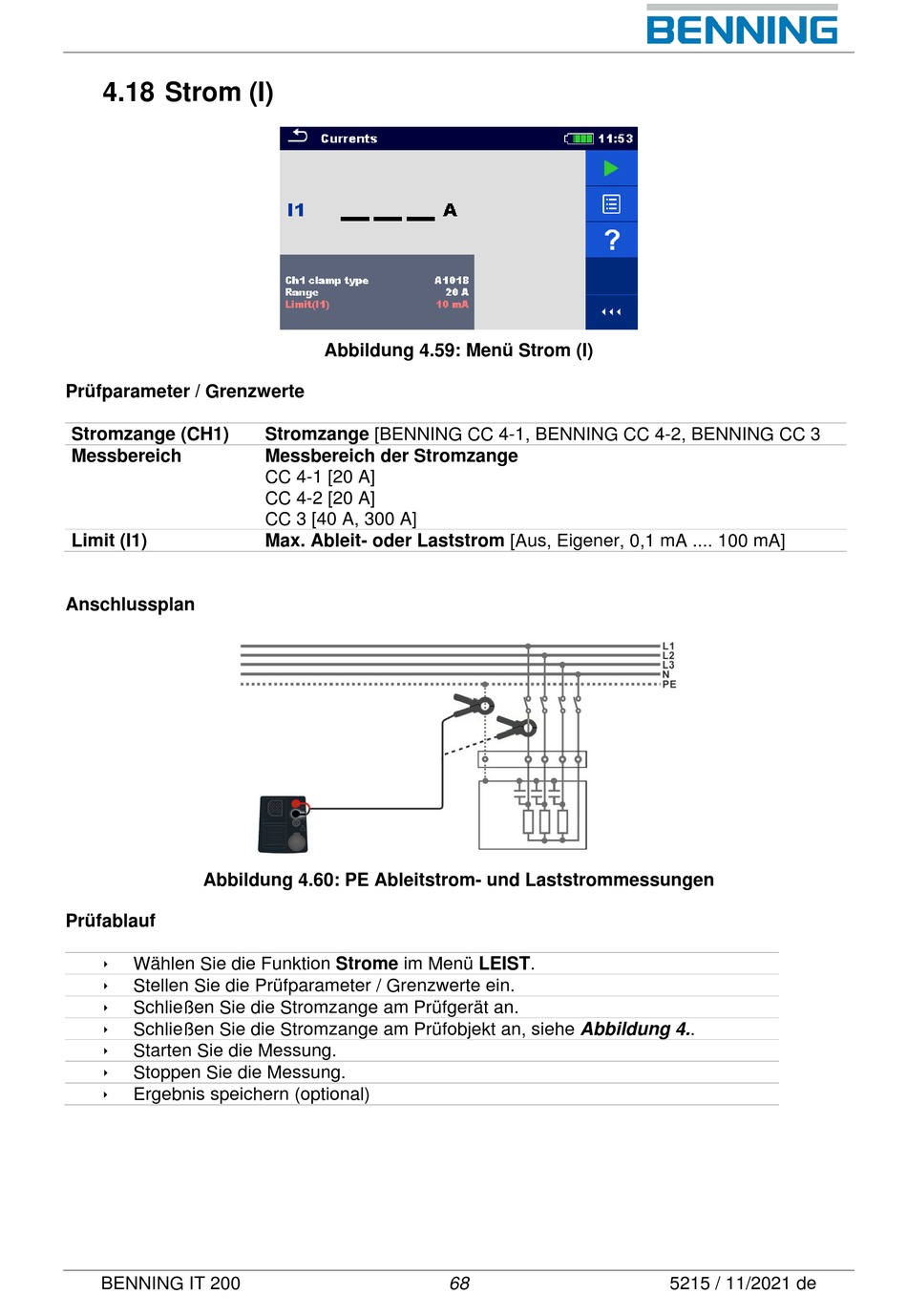

Abbildung 4.60: PE Ableitstrom- und Laststrommessungen
Prüfablauf

Wählen Sie die Funktion Strome im Menü LEIST.

Stellen Sie die Prüfparameter / Grenzwerte ein.

Schließen Sie die Stromzange am Prüfgerät an.

Schließen Sie die Stromzange am Prüfobjekt an, siehe Abbildung 4..

Starten Sie die Messung.

Stoppen Sie die Messung.

Ergebnis speichern (optional)
BENNING IT 200
Abbildung 4.59: Menü Strom (I)
Stromzange [BENNING CC 4-1, BENNING CC 4-2, BENNING CC 3
Messbereich der Stromzange
CC 4-1 [20 A]
CC 4-2 [20 A]
CC 3 [40 A, 300 A]
Max. Ableit- oder Laststrom [Aus, Eigener, 0,1 mA .... 100 mA]
68 5215 / 11/2021 de
