7.7 Prüfen von RCDs
Zur Überprüfung von RCD´s in RCD-geschützten Installationen, sind verschiedene Prüfungen
und Messungen erforderlich. Die Messungen erfolgen gemäß der Norm DIN EN 61557-6 (VDE
0413-6). Folgende Messungen und Prüfungen (Unterfunktionen) können durchgeführt werden:

Berührungsspannung (RCD Uc),

Auslösezeit (RCD t),

Auslösestrom (RCD I) und

RCD Autoprüfung.
Prüfparameter / Grenzwerte
RCD Bauart
Selektivität
1)
RCD Typ
I∆N
I ∆N/ I ∆Ndc
Prüfung
x I∆N
x I∆N DC
Startpolarität
Prüfung zwischen
Empfindlichkeit
RCD Prüfnorm
EV RCD/RCM Prüfnorm
Erdungssystem
BENNING IT 200

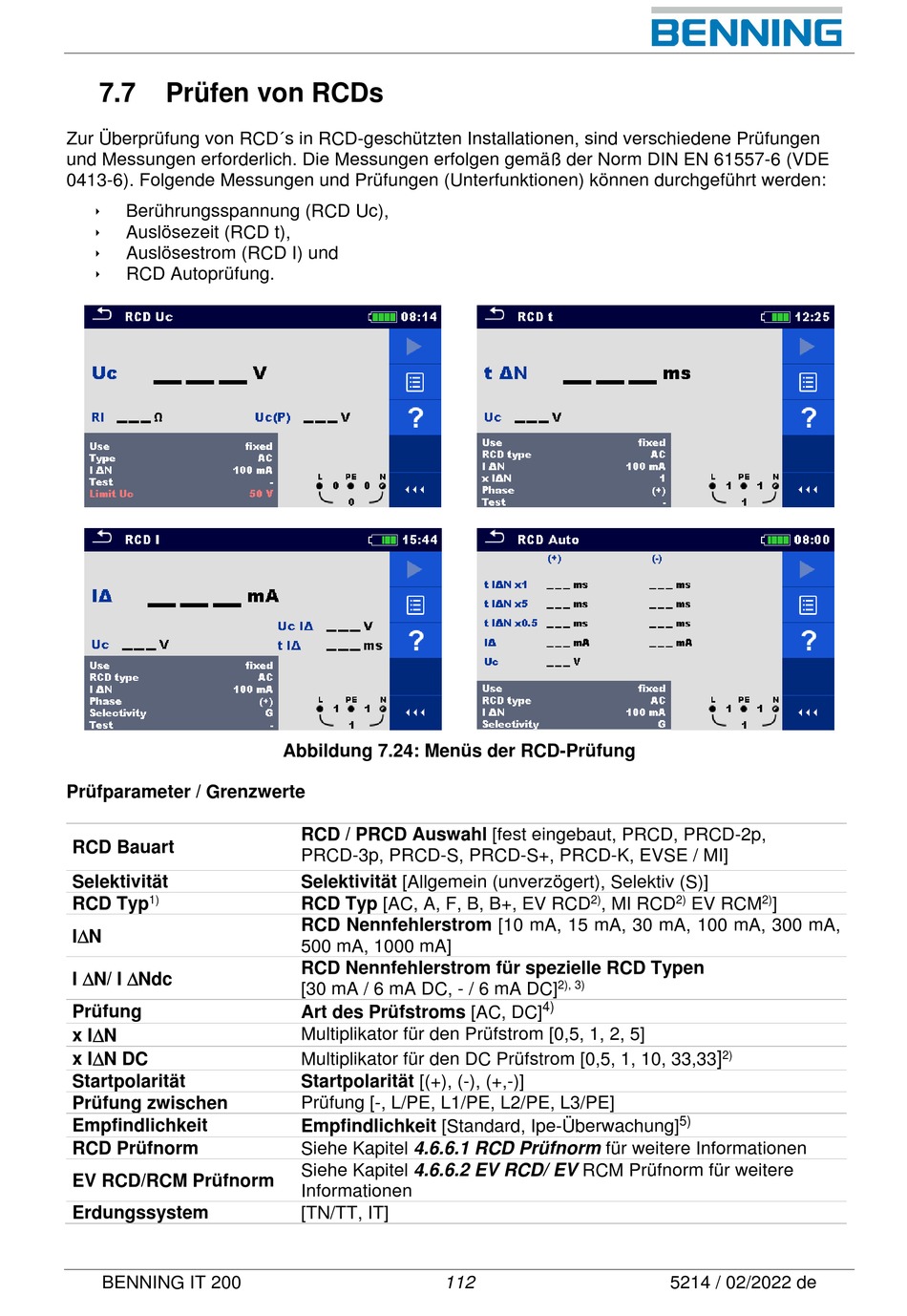

Abbildung 7.24: Menüs der RCD-Prüfung
RCD / PRCD Auswahl [fest eingebaut, PRCD, PRCD-2p,
PRCD-3p, PRCD-S, PRCD-S+, PRCD-K, EVSE / MI]
Selektivität [Allgemein (unverzögert), Selektiv (S)]
RCD Typ [AC, A, F, B, B+, EV RCD
RCD Nennfehlerstrom [10 mA, 15 mA, 30 mA, 100 mA, 300 mA,
500 mA, 1000 mA]
RCD Nennfehlerstrom für spezielle RCD Typen
[30 mA / 6 mA DC, - / 6 mA DC]
Art des Prüfstroms [AC, DC]
Multiplikator für den Prüfstrom [0,5, 1, 2, 5]
Multiplikator für den DC Prüfstrom [0,5, 1, 10, 33,33
Startpolarität [(+), (-), (+,-)]
Prüfung [-, L/PE, L1/PE, L2/PE, L3/PE]
Empfindlichkeit [Standard, Ipe-Überwachung]
Siehe Kapitel 4.6.6.1 RCD Prüfnorm für weitere Informationen
Siehe Kapitel 4.6.6.2 EV RCD/ EV RCM Prüfnorm für weitere
Informationen
[TN/TT, IT]
