- Die Mutter darf nicht zu stark angezogen werden. Es wird nicht empfohlen, zu viel
Druck aufzubringen, da sich dadurch die Betriebsbedingungen der Lager
verschlechtern.

Die Kronenmutter mit einem neuen Splint sichern und die Nabenkappe montieren.

Klopfen Sie vorsichtig mit einem Gummi- oder Holzhammer auf die Nabe.
(1) Nabenkappe, (2) Kronenmutter, (3) Splint
Das Rad sollte sich leichtgängig, ohne zu klemmen und ohne spürbaren Widerstand drehen. Die
Einstellung des Lagerspiels kann nur vorgenommen werden, wenn der Wickler mit dem Schlepper
gekoppelt ist und der Wickler nicht beladen ist.
Wenn das Rad ausgebaut ist, ist die Lagerspielkontrolle und Einstellung einfacher.
7.6.3 Montage und Demontage des Rades, Überprüfung des Anzuges der
Muttern
Raddemontage

Legen Sie Unterlegkeile unter das Rad, das nicht ausgebaut wird.

Vergewissern Sie sich, dass der Wickler ordnungsgemäß gesichert ist und beim der
Raddemontage nicht wegrollen kann.

Lösen Sie die Radmuttern in der in Abbildung 42 gezeigten Reihenfolge.

Setzen Sie den Wagenheber und heben den Wickler an.

Demontieren Sie das Rad.
Radmontage
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

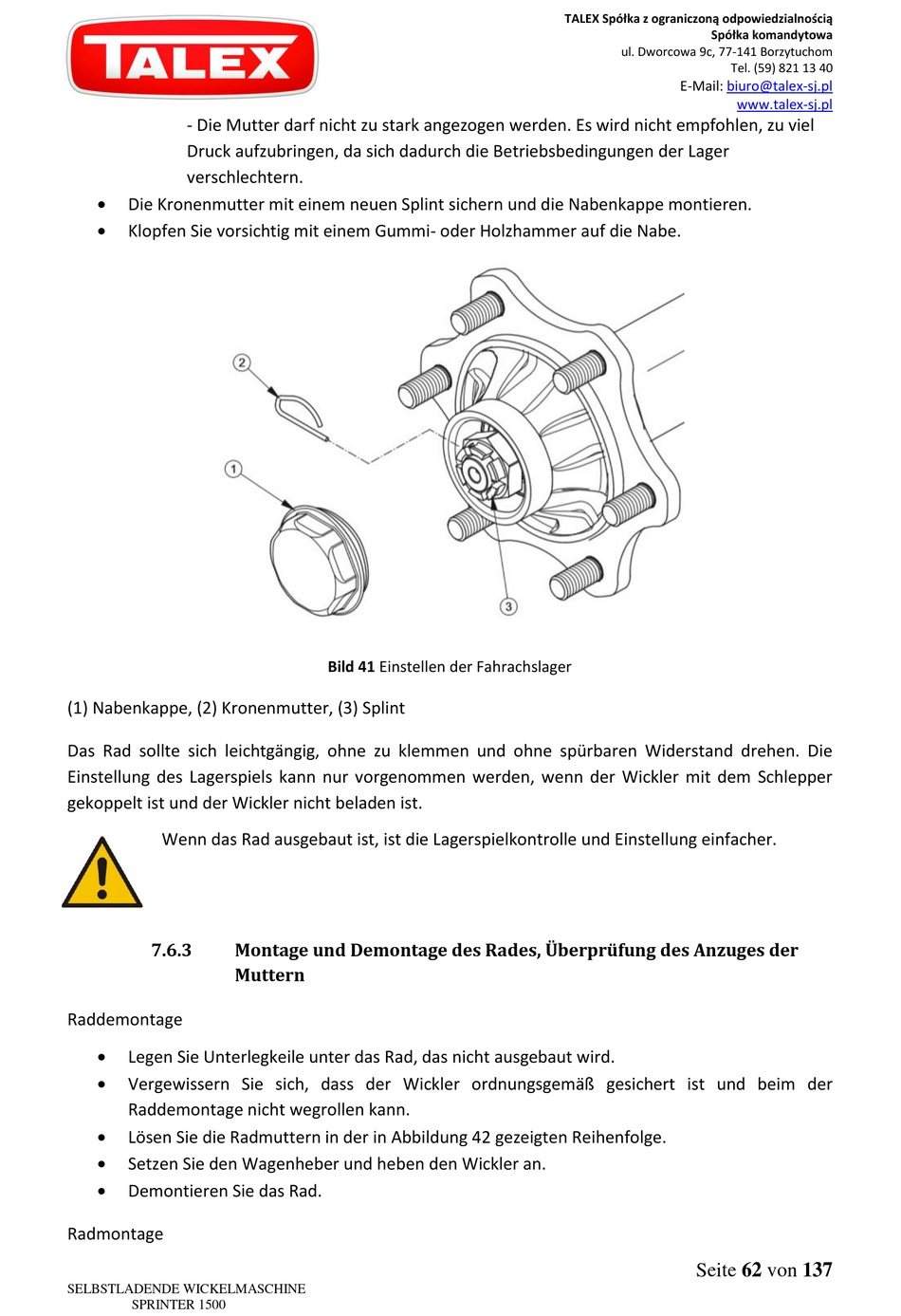

Bild 41 Einstellen der Fahrachslager
