5.3.2 Drehrahmen

Der Drehrahmen ist auf dem Schlitten montiert, der mit Bolzen mit dem hinteren Träger des unteren
Rahmens verbunden ist. das Ausschwenken erfolgt mittels eines Teleskopzylinders, der das Entladen
von Ballen ermöglicht. Im Schlitten ist ein Hydraulikmotor montiert, der über einen Kettentrieb eine
Drehbewegung um die vertikale Achse des Ballens bewirkt. Die horizontale Bewegung des Ballens
wird auch durch die Drehung des Tisches erreicht, und zwar durch ein im Mittelteil befestigtes
Kegelradgetriebe, das mit einer Welle mit dem Kettengetriebe (1) verbunden ist, das den Antrieb auf
die aktive Trommel (2) überträgt, die die Bänder (4) in Bewegung setzt. Der Ballen wird durch die
Seitenanschläge (6) und durch die richtige Spannung der Verteilerbänder in Position gehalten 7.4
(Abb. 37). Bei den Ballen mit der Breite von über 1250 mm sind die Anschläge (6) auf die äußeren
Halterungen (7) umzulegen.

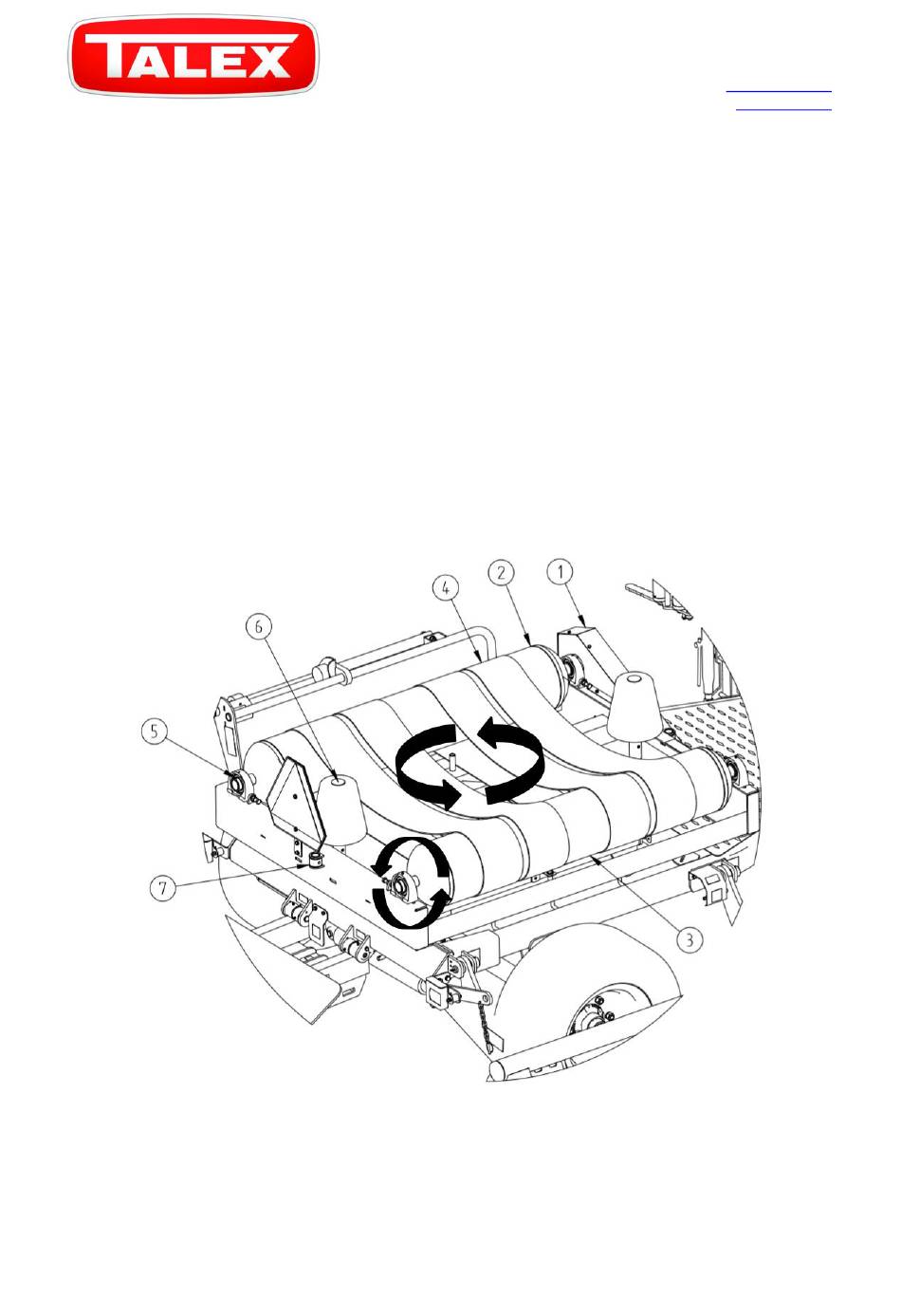

Abbildung 8 Bewegung des Drehrahmens
(1) Kettentrieb, (2) aktive Trommel, (3) Trommel- und Bandbaugruppe, (4) Bänder, (5) Lagereinheit, (6)
Seitenanschlag , (7) externe Halterung
