Trommeleinheit befindet. Die Stellung des einstellbaren Arms (3) hängt vom Durchmesser des
gepressten Ballens ab. Die Ballen mit kleinem Durchmesser werden bei kleiner Armauslegung und die
Ballen mit größerem Durchmesser bei großer Auslegung geladen. Der einstellbare Arm (3) muss mit
der Schraube (4) gegen Herausrutschen gesichert werden.
Reihenfolge der Arbeitsschritte beim Einstellen des Greiferarms:
1. Positionieren Sie den Greiferarm horizontal.
2. Schrauben Sie die Mutter ab und ziehen die Sicherungsschraube (SW 36) heraus.
3. Stellen Sie den Greiferarm in die gewünschte Stellung ein.
4. Setzen Sie die Schraube ein und sichern Sie sie mit der Mutter - Anziehen nach Tabelle
Kapitel 9.1.
5. Lösen Sie die Einstellschrauben des Anschlages.
6. Bringen Sie den Anschlag in die gewünschte Position.
7. Setzen Sie die Befestigungsschrauben des Anschlages ein und ziehen sie fest.
Beim Umstellen des Wicklers zur Einstellung des Ballengreifers ist der Aufenthalt von Dritten
im Maschinenbereich verboten!!!

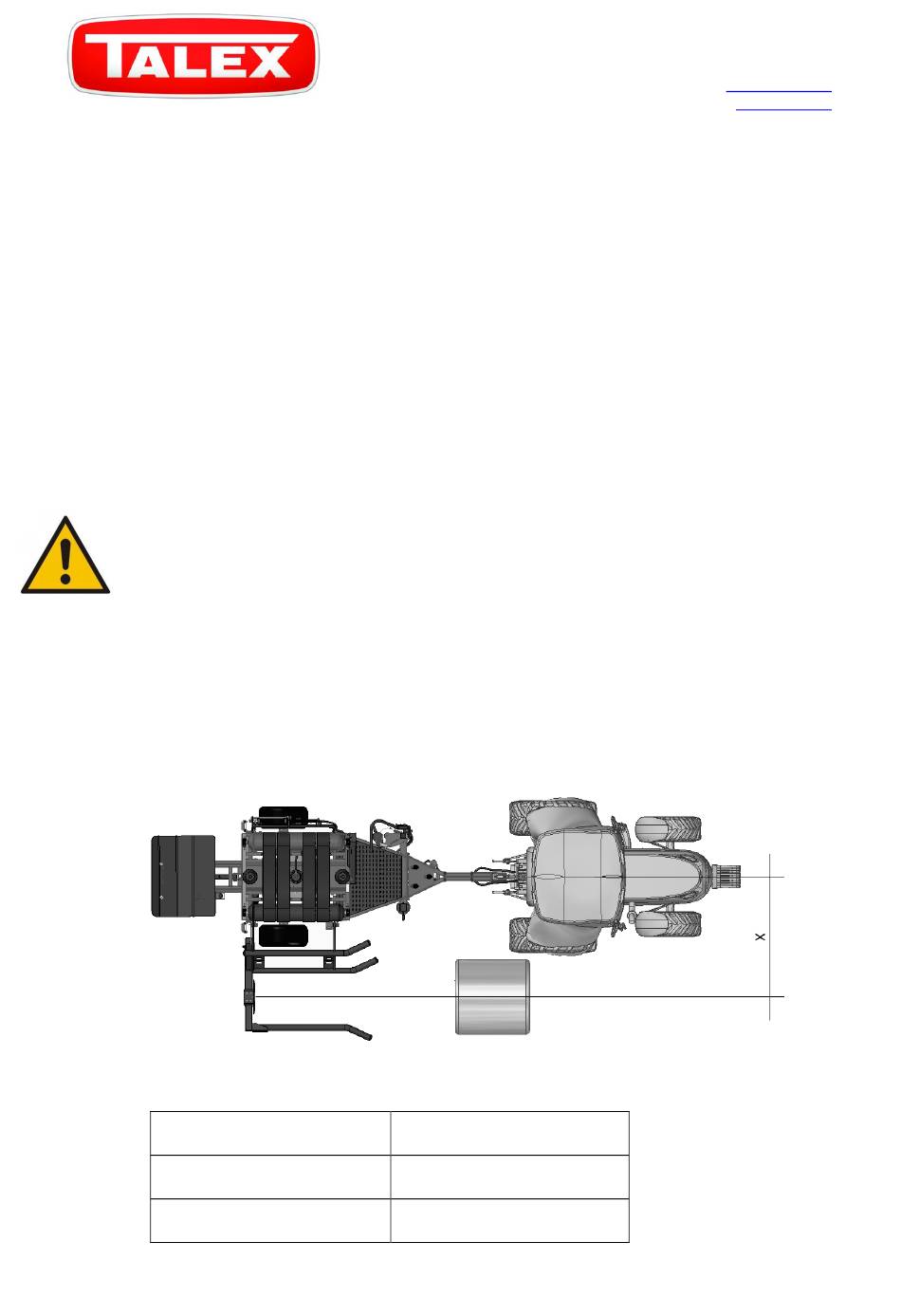

6.6.1 Versatz der Auflaufachse des Schleppers zum Ballen

Die Bestimmung der Position hängt von der Position des einstellbaren Ballengreiferarms zur
Traktorachse ab. Die Einstellung erfolgt nach dem Durchmesser der gepressten Ballen, wobei es
üblicherweise zwei Durchmesser gibt: 1200 und 1500 mm.
Maß ,,X" für einzelne Durchmesser:
Ballendurchmesser [mm]
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
Maß X [mm]
1200
1500
TALEX Spółka z ograniczoną odpowiedzialnością
ul. Dworcowa 9c, 77-141 Borzytuchom
1850
1950
Spółka komandytowa
Tel. (59) 821 13 40
E-Mail: biuro@talex-sj.pl
www.talex-sj.pl
Seite 45 von 137
