Folienmontage - Talex Sprinter 1500 Bedienungsanleitung

6.8

Folienmontage

(1) Rolleneinheit, (2) Kontermutter, (3) Druckschraube, (4) unterer Druckkonus, (5) oberer Druckkonus
Die Folienrolle wird nach den nachstehenden Anweisungen in der unten angegebenen
Montagereihenfolge eingelegt:

Reinigen und schmieren Sie mit Silikonspray die Vorgaberolleneinheit (1).

Schwenken Sie die Rolleneinheit (1) aus.

Lösen Sie die Kontermutter (2);

Senken Sie den unteren Druckkonus (4) ab, indem Sie die Druckschraube (3) ausschrauben.

Schieben Sie die Rolle auf die Druckkonen (4) und (5), beginnend mit dem oberen Konus (5).
- Die Rolle muss in der Konenachse ausgerichtet sein.

Verschieben Sie das untere Druckelement (4), indem Sie die Schraube (3) nach oben
eindrehen.

Sichern Sie die Stellung der Druckschraube (3) mit der Kontermutter (2).

Wickeln Sie den ersten Abschnitt der Folie ab.

Drehen Sie die Rolleneinheit (1) so, dass eine der Rollen auf der Folie aufliegt.

Führen Sie das herausgezogene Folienabschnitt gemäß dem Schema auf dem
Vorgabeeinheitaufkleber durch die Rollen (Abb. 32).
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

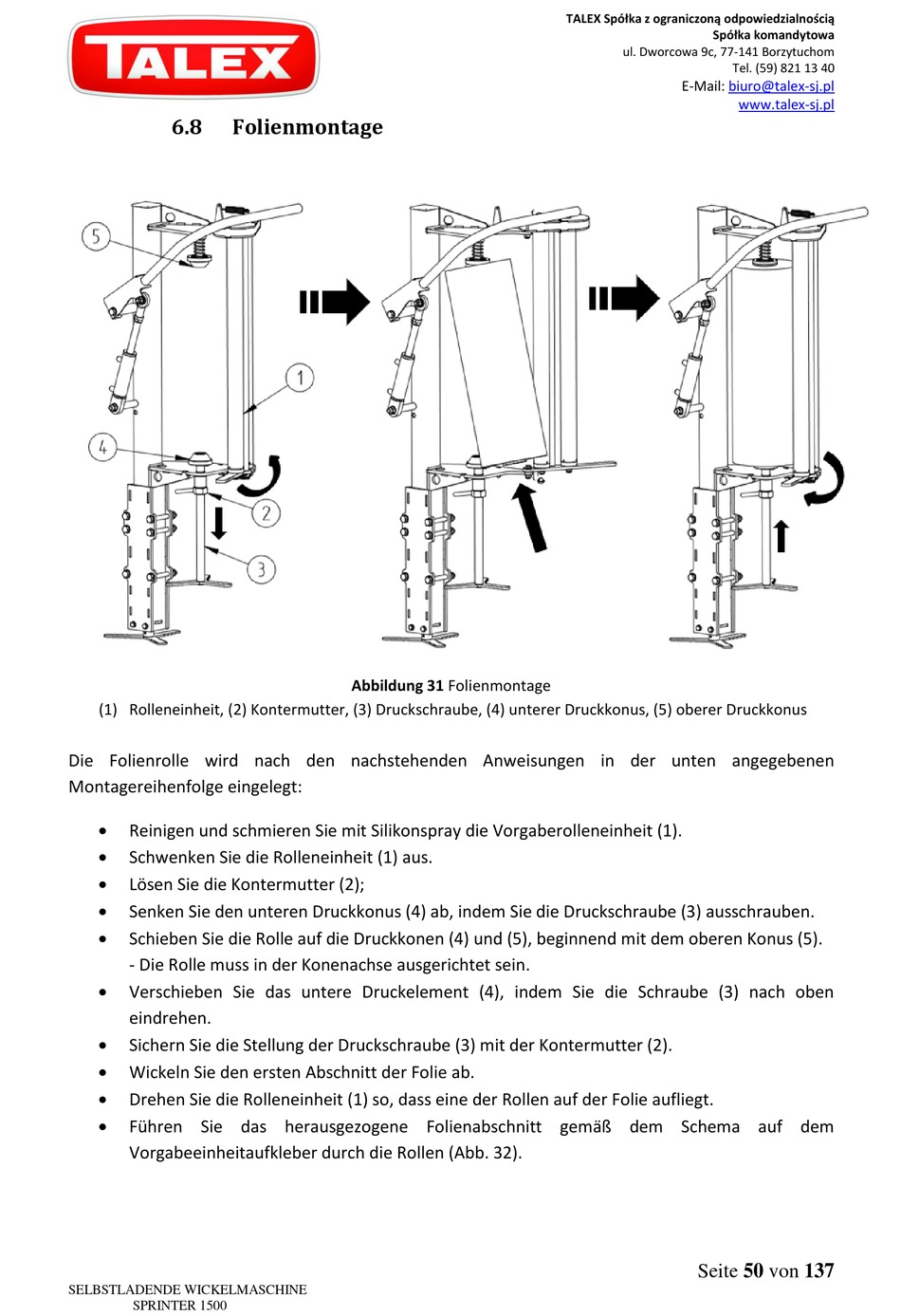

Abbildung 31 Folienmontage
