7.2 Einstellung der Trommelkettespannung

Die Trommelkette ist zugänglich, wenn die Abdeckung an der Außenseite des Drehrahmens entfernt
wird.

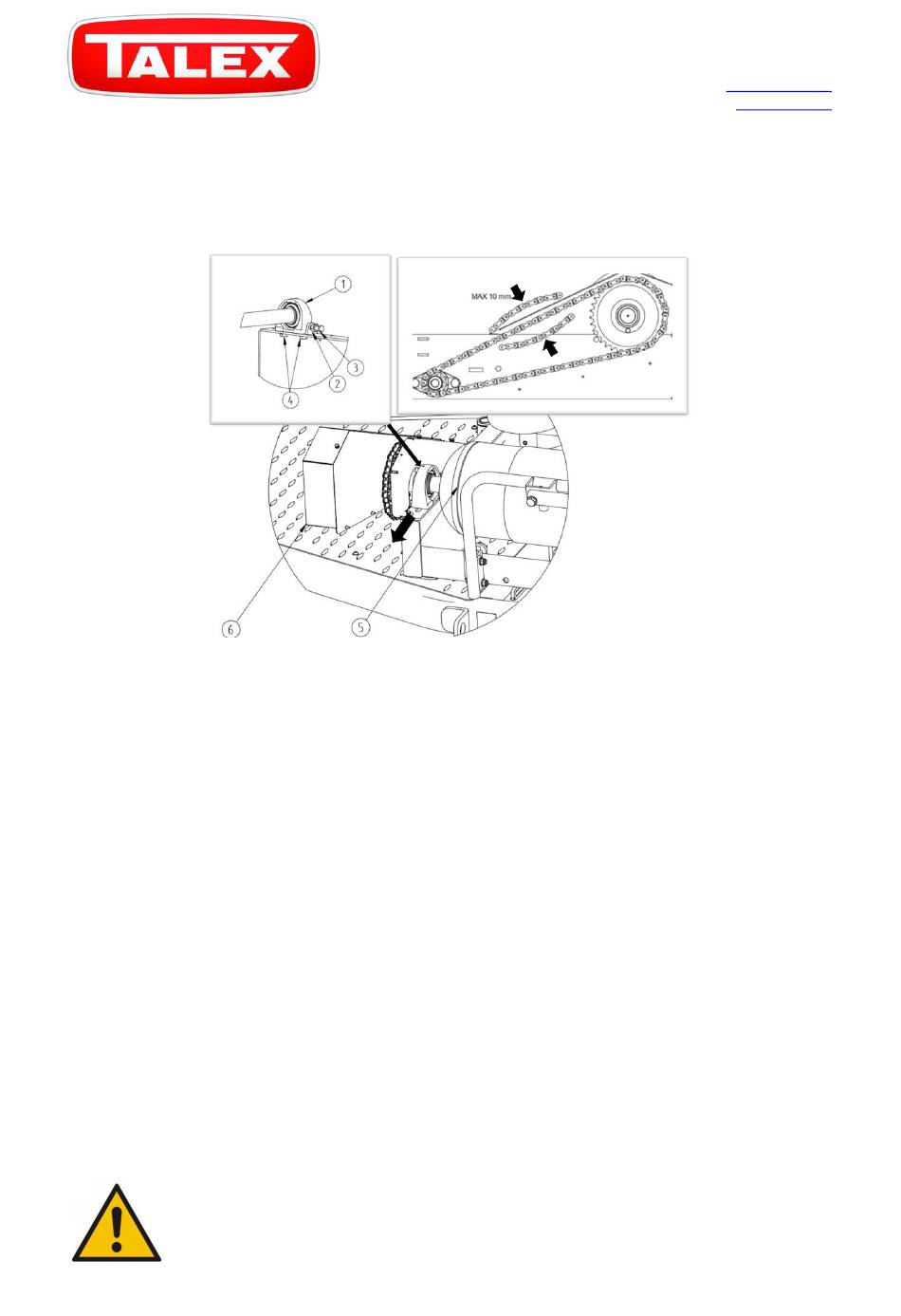

Abbildung 35 Einstellen der Kettenspannung des Trommelgetriebes
Reihenfolge der Arbeiten beim Spannen der Trommelkette:
1. Den Kettenschutz mit einem Innensechskantschlüssel SW 3 demontieren.
2. Die Kettenspannung in der Mitte der Länge prüfen - Wenn die Durchbiegung mehr
als 10 mm beträgt, ist eine Einstellung durchzuführen.
3. Die Lagerbefestigungsmutter der aktiven Trommel lösen (SW 21).
4. Die Kontermutter der Einstellschraube lösen (SW 19).
5. Die Schraube eindrehend die Lager wegschieben, bis die gewünschte
Kettenspannung erreicht ist, dabei auf eine gleichmäßige Einstellung achten.
6. Sobald das richtige Spiel der Kette erreicht ist, die Lager anziehen, beginnend mit
dem auf der Zahnradseite.
7. Die Kontermutter anziehen.
8. Die Kettenschutzabdeckung montieren.
9. Prüfen Sie die Gummibandspannung und führen Sie ggf. Einstellungen durch.
Achtung!!!
