(1) Bänder, (2) Lager, (3) passive Trommel, (L1) Abstand zwischen den Trommeln, (L2) Abstand der
Trommelachse vom Rahmenrand
Reihenfolge der Arbeiten beim Spannen der Bänder:
1. Die Lagermuttern (2) zur Befestigung der Passivtrommel (SW 21) lösen.
2. Die Lager der Passivtrommel nach außen in Pfeilrichtung schieben (SW 19).
3. Die Befestigungslager der Trommel anziehen.
4. Den Abstand L1 auf beiden Seiten der Trommeln prüfen.
5. Den Abstand L2 auf beiden Seiten der Trommeln prüfen.

Wenn die Abstände L1 und L2 auf beiden Seiten gleich sind, sind auch die Trommeln
richtig ausgerichtet, d. h. parallel zueinander, was die Lebensdauer der Bänder
erhöht.

Wenn die Abstände L1 und L2 unterschiedlich sind, muss die Lagerposition erneut
korrigiert werden.
6. Die Arbeiten für die aktive Trommel müssen unter Berücksichtigung der Kettenspannung
identisch sein (siehe Kapitel 7.2).
ACHTUNG
Wenn der Banddehnung größer als der Einstellbereich ist, müssen die Bänder
ausgetauscht werden.
Führen Sie alle Reparatur-, Einstell- und Wartungsarbeiten an gestoppten und
gesicherten Maschine aus.
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

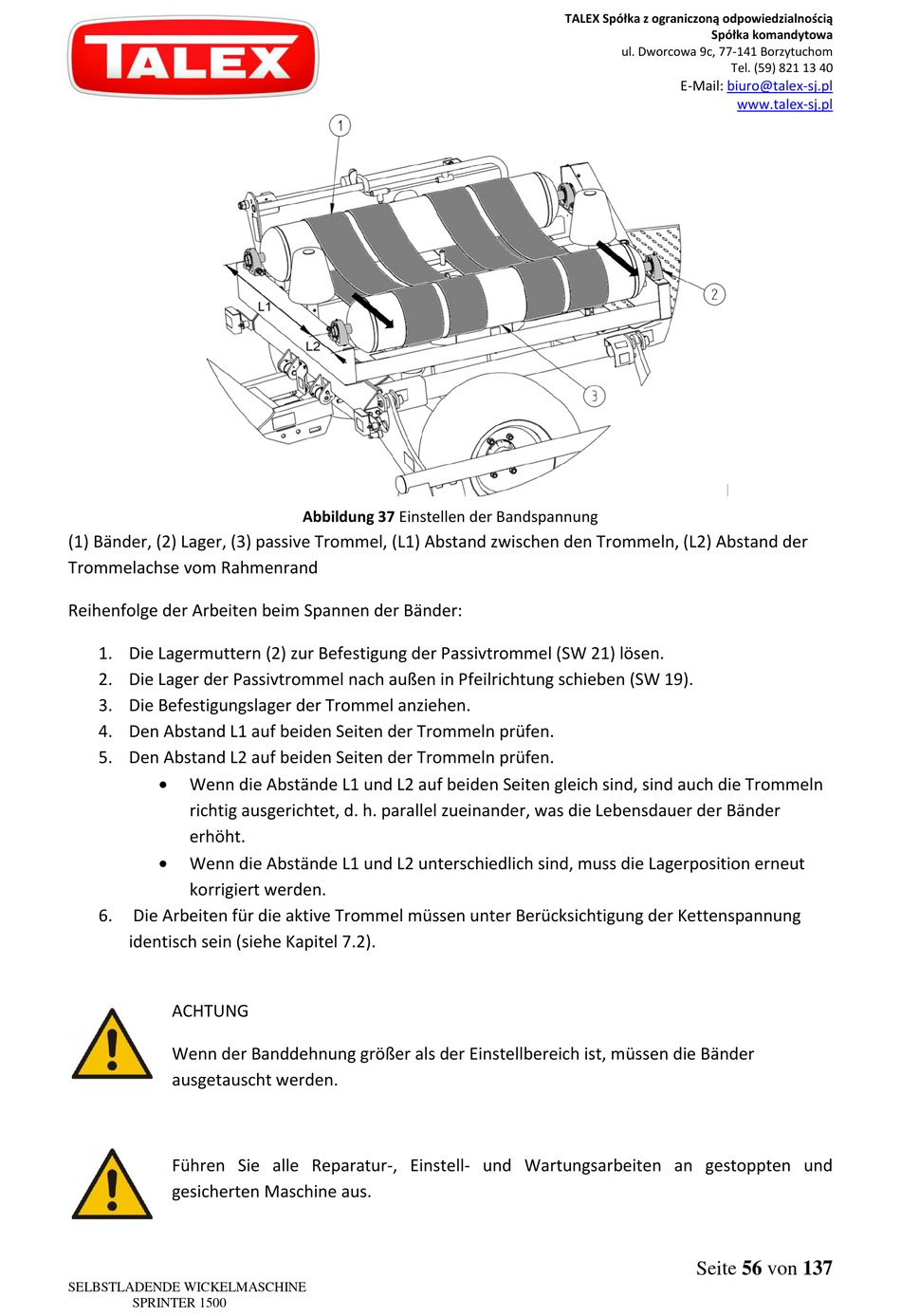

Abbildung 37 Einstellen der Bandspannung
