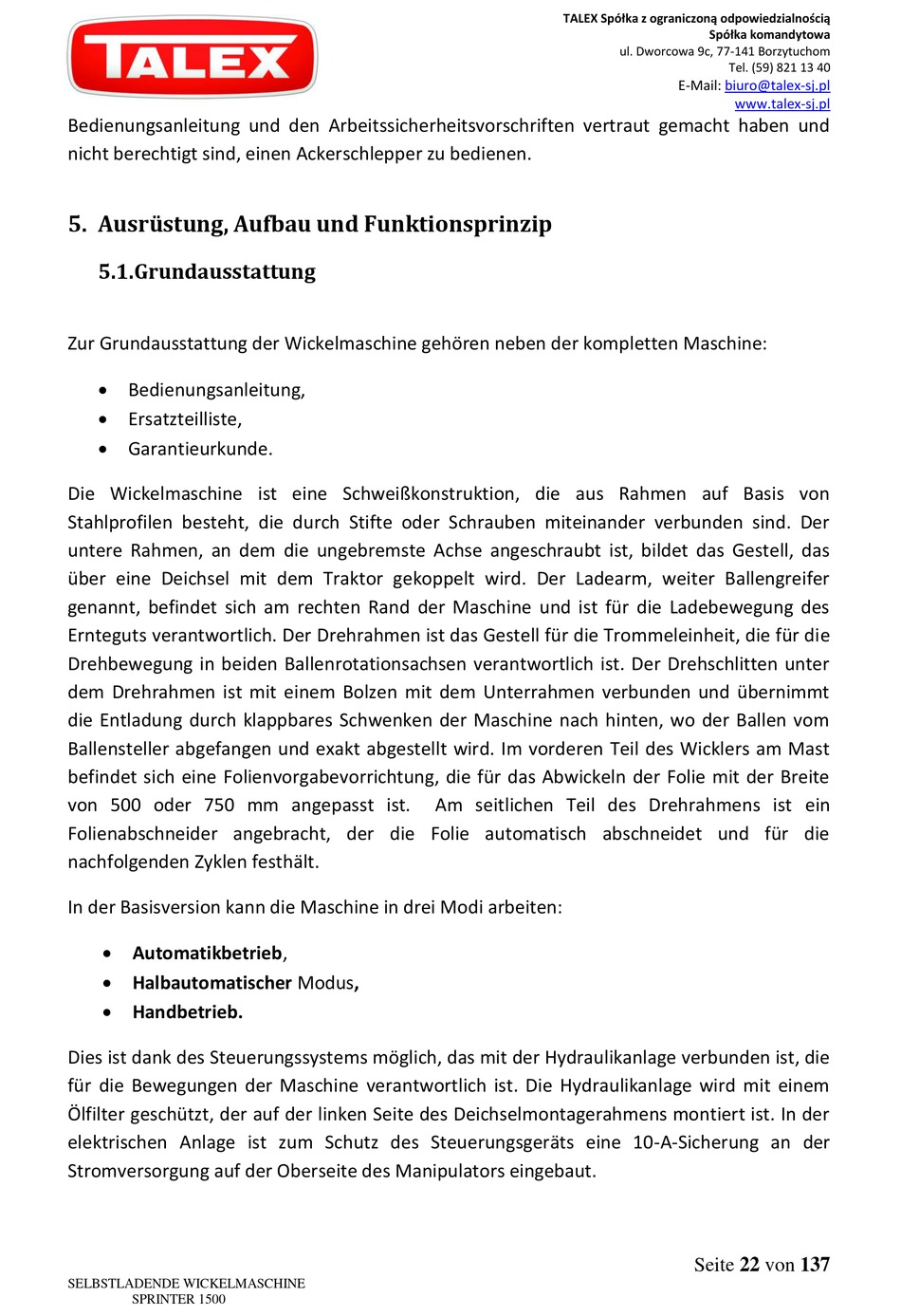

Bedienungsanleitung und den Arbeitssicherheitsvorschriften vertraut gemacht haben und
nicht berechtigt sind, einen Ackerschlepper zu bedienen.
5. Ausrüstung, Aufbau und Funktionsprinzip

5.1. Grundausstattung

Zur Grundausstattung der Wickelmaschine gehören neben der kompletten Maschine:
 Bedienungsanleitung,
 Ersatzteilliste,
 Garantieurkunde.
Die Wickelmaschine ist eine Schweißkonstruktion, die aus Rahmen auf Basis von
Stahlprofilen besteht, die durch Stifte oder Schrauben miteinander verbunden sind. Der
untere Rahmen, an dem die ungebremste Achse angeschraubt ist, bildet das Gestell, das
über eine Deichsel mit dem Traktor gekoppelt wird. Der Ladearm, weiter Ballengreifer
genannt, befindet sich am rechten Rand der Maschine und ist für die Ladebewegung des
Ernteguts verantwortlich. Der Drehrahmen ist das Gestell für die Trommeleinheit, die für die
Drehbewegung in beiden Ballenrotationsachsen verantwortlich ist. Der Drehschlitten unter
dem Drehrahmen ist mit einem Bolzen mit dem Unterrahmen verbunden und übernimmt
die Entladung durch klappbares Schwenken der Maschine nach hinten, wo der Ballen vom
Ballensteller abgefangen und exakt abgestellt wird. Im vorderen Teil des Wicklers am Mast
befindet sich eine Folienvorgabevorrichtung, die für das Abwickeln der Folie mit der Breite
von 500 oder 750 mm angepasst ist.
Folienabschneider angebracht, der die Folie automatisch abschneidet und für die
nachfolgenden Zyklen festhält.
In der Basisversion kann die Maschine in drei Modi arbeiten:
 Automatikbetrieb,
 Halbautomatischer Modus,
 Handbetrieb.
Dies ist dank des Steuerungssystems möglich, das mit der Hydraulikanlage verbunden ist, die
für die Bewegungen der Maschine verantwortlich ist. Die Hydraulikanlage wird mit einem
Ölfilter geschützt, der auf der linken Seite des Deichselmontagerahmens montiert ist. In der
elektrischen Anlage ist zum Schutz des Steuerungsgeräts eine 10-A-Sicherung an der
Stromversorgung auf der Oberseite des Manipulators eingebaut.
