7.5 Änderung der Folienbreite
Die Wickelmaschine bietet standardmäßig die Möglichkeit der Anpassung an die Folienbreite 500
und 750mm an. Dazu muss die Übersetzung am Kettentrieb der Trommeleinheit geändert (Abb. 38)
und das untere Druckelement des beweglichen Bodens in der Folienvorgabe eingestellt werden (Abb.
39).
7.5.1 Änderung der Kettentriebübersetzung der Antriebstrommel
(1) Gehäuse, (2) Kette, (3) Sicherungsschraube, (4) Sicherungsring, (5) Rad Z-21, (6) Rad Z-35, (7) Nabe, (8)
Antriebstrommel
Die Reihenfolge der Arbeitsschritte zum Ändern der Kettentriebübersetung der Trommel:
1. Den Schlepper ausschalten und mit der Feststellbremse anhalten.
2. Den Kettenschutz (1) mit einem Innensechskantschlüssel SW 3 demontieren.
3. Ermitteln, welche Einstellung aktuell auf dem Wickler montiert ist.

Standardmäßig ist der Wickler an die 750-mm-Folie angepasst;

Die Auswahl des Rads in Abhängigkeit von der Folienbreite zeigt die Tabelle 7;

Wenn das Rad gewechselt werden muss, führen Sie die nächsten Punkten aus;

Wenn der Radaustausch nicht nötig ist, prüfen Sie die Kettenspannung und montieren Sie den
Schutz.
4. Die Muttern des Lagerhalters (SW 21) und die Lagereinstellschraube (SW 19) in der Antriebstrommel
(8) lösen.
5. Die Antriebskette (2) abnehmen.

Das Kettenschloss suchen;

Die Sicherung des Kettenschlosses trennen;
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

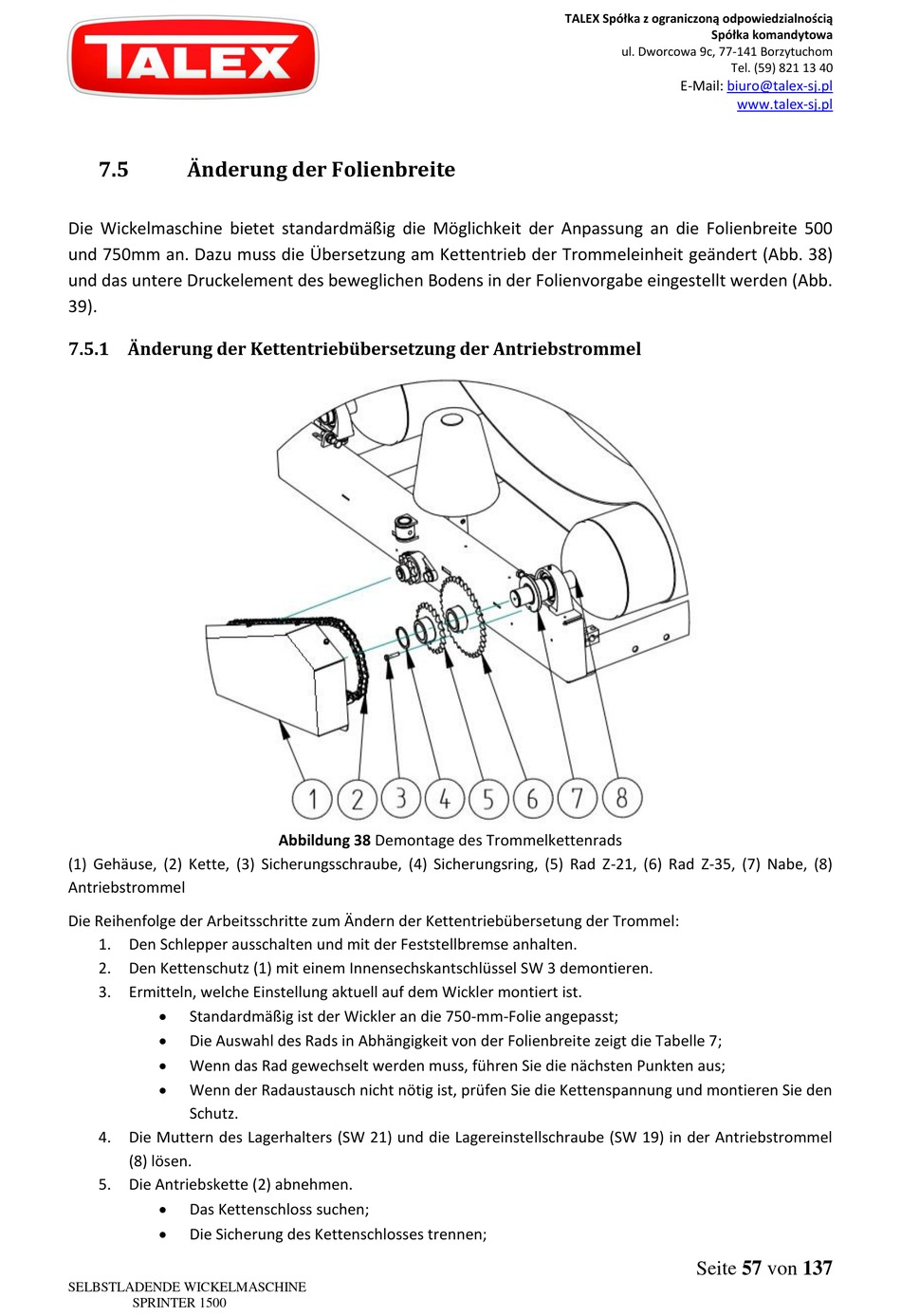

Abbildung 38 Demontage des Trommelkettenrads
