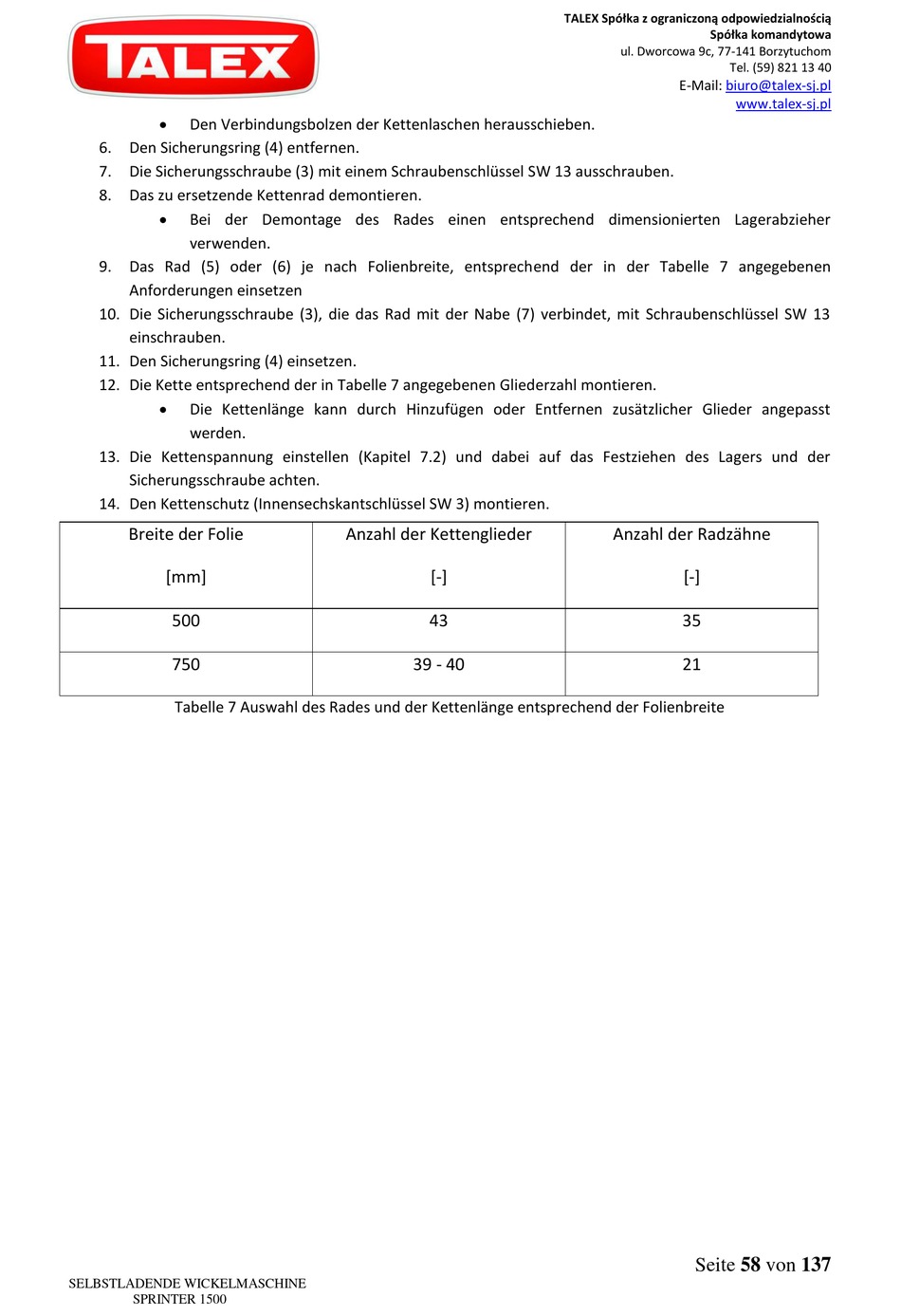

Talex SPRINTER 1500 Bedienungsanleitung Seite 58


Den Verbindungsbolzen der Kettenlaschen herausschieben.
6. Den Sicherungsring (4) entfernen.
7. Die Sicherungsschraube (3) mit einem Schraubenschlüssel SW 13 ausschrauben.
8. Das zu ersetzende Kettenrad demontieren.

Bei der Demontage des Rades einen entsprechend dimensionierten Lagerabzieher
verwenden.
9. Das Rad (5) oder (6) je nach Folienbreite, entsprechend der in der Tabelle 7 angegebenen
Anforderungen einsetzen
10. Die Sicherungsschraube (3), die das Rad mit der Nabe (7) verbindet, mit Schraubenschlüssel SW 13
einschrauben.
11. Den Sicherungsring (4) einsetzen.
12. Die Kette entsprechend der in Tabelle 7 angegebenen Gliederzahl montieren.

Die Kettenlänge kann durch Hinzufügen oder Entfernen zusätzlicher Glieder angepasst
werden.
13. Die Kettenspannung einstellen (Kapitel 7.2) und dabei auf das Festziehen des Lagers und der
Sicherungsschraube achten.
14. Den Kettenschutz (Innensechskantschlüssel SW 3) montieren.
Breite der Folie
[mm]
500
750
Tabelle 7 Auswahl des Rades und der Kettenlänge entsprechend der Folienbreite
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
Anzahl der Kettenglieder
[-]
43
39 - 40
TALEX Spółka z ograniczoną odpowiedzialnością
Spółka komandytowa
ul. Dworcowa 9c, 77-141 Borzytuchom
Tel. (59) 821 13 40
E-Mail: biuro@talex-sj.pl
Anzahl der Radzähne
[-]
35
21
