5.3.4 Abschneider
Der Abschneider hat die Aufgabe die Folie nach Abschluss des Wickelvorgangs abzuschneiden und
das andere Ende der Folie zu halten, bis der nächste Ballen zwei Umdrehungen gemacht hat.

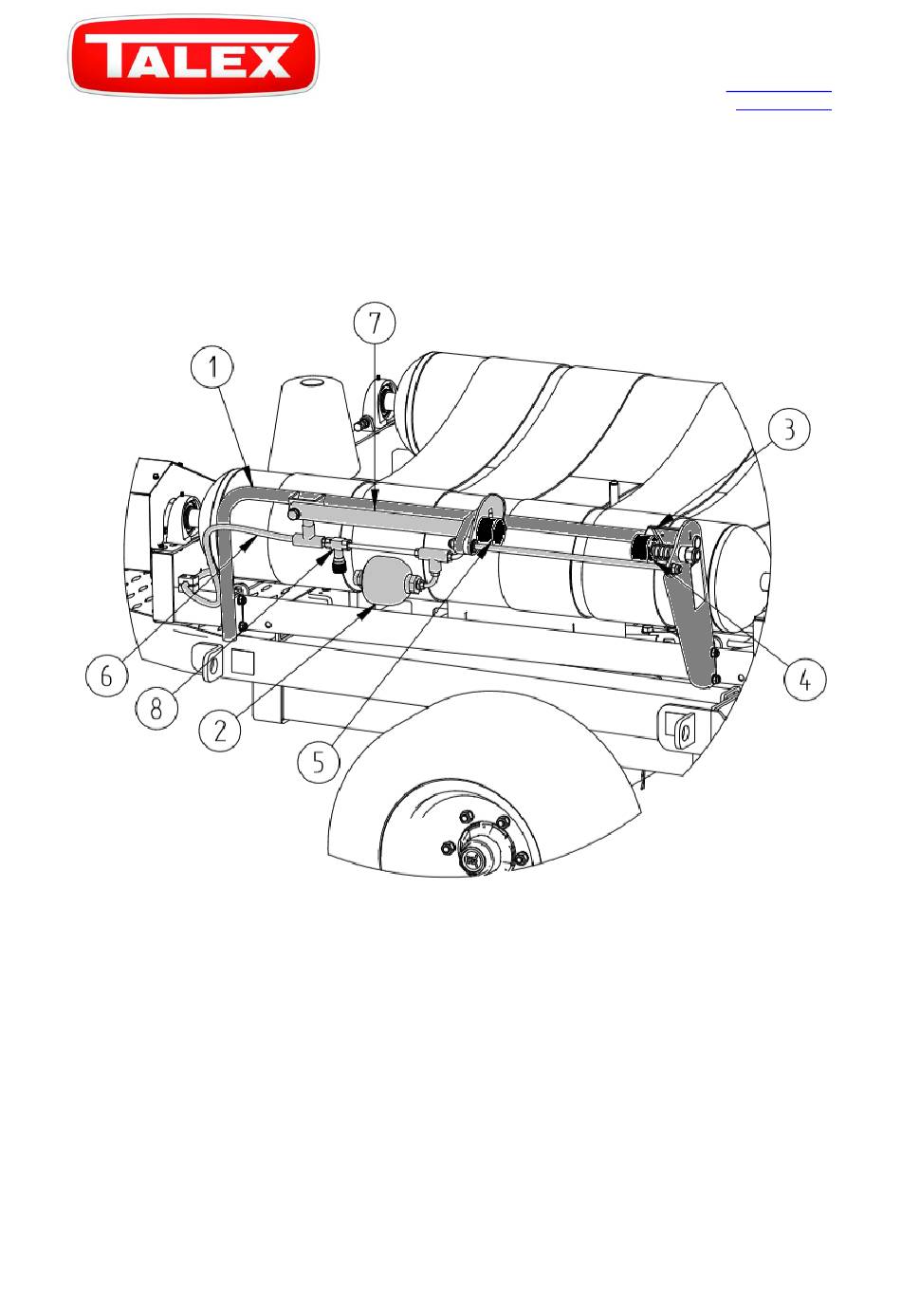

Abbildung 11 Aufbau des Abschneiders
(1) Abschneiderrahmen, (2) Druckspeicher, (3) Messer, (4) Passivdruckelement, (5) Aktivdruckelement, (6)
Versorgungsleitung, (7) Zylinder, (8) Drosselventil
Der Abschneider ist entlang der aktiven Trommel an einem Rahmen (1) befestigt, der mit dem Profil
des Drehrahmens verschraubt ist. Sowohl das Abschneiden als auch das Halten der Folie erfolgt über
ein automatisch gesteuertes Hydrauliksystem. Das Ausfahren des Zylinderkolbens (7) sichert der mit
der Leitung (6) gegebene Druck, für das Einfahren ist der Hydrospeicher (2) verantwortlich. Das
Schneidelement ist ein Messer (3), an das die Folie mit Hilfe von Gummidruckelementen (4) und (5)
gepresst wird. Der Abfluss der Hydraulikflüssigkeit aus dem Hydrospeicher wird mit dem
Drosselventil (8) gedrosselt. Bei dem Start der Maschine beginnt der erste Zyklus mit dem
Druckaufbau im Speicher, dieser Vorgang wird automatisch alle 10 Zyklen wiederholt.
