6.1. Kopplung – Montage des Mähers
Prüfen Sie, ob die Montageelemente des Fahrzeugs und der Maschine entsprechend
an einander angepasst sind so, dass sie sichere Montage und Arbeit garantieren.
Falls Unklarheiten bestehen, bitte unbedingt den Hersteller der Maschine oder des
Fahrzeugs kontaktieren.
I. Montage der Aufhängung des Fahrzeugs und der Maschine.
Die Maschine wird auf dem Dreipunkt des Schleppers aufgehängt. Zur Vereinfachung der
Kopplung die unteren Züge (2), sollen sich auf der Höhe von ca. 350 mm befinden.
Nach der Aufhängung der Maschine soll der Stützfuß (3) angehoben und gesichert werden, die
Strebe (1) anschließen und ihr Länge so einstellen, dass in Bezug zur Oberfläche der Winkel von
4÷5° entsteht. Die Verringerung des Winkels bewirkt die Vergrößerung der Schnitthöhe. Es sollten
Originalsicherungen verwendet werden. Bei der jeweiligen Montage die Verbindungselemente,
Bolzen und Zapfen, auf Verschleiß prüfen. Beim Verschleiß unbedingt gegen neue austauschen.
II. Montage der Antriebswelle der Maschine.
Nach der Montage der Maschine auf dem Dreipunkt wird die Antriebsgelenkwelle (4) auf der PTO
des Schleppers und der Maschine montiert und die Stütze in die obere Stellung gehoben.
Für den Antrieb des Mähers nur die original Teleskopgelenkwelle mit richtungsgeschalteter
Kupplung mit der CE-Kennzeichnung und der Schutzbedeckungen der PTO verwenden . Nach
dem Aufschieben der Enden der Teleskopgelenkwelle auf die PTO Stutzen das sichere
Einrasten des Verschlusses überprüfen. Für die Krafthydraulik entsprechende und dichte
Bedienungsanleitung
Scheibenmäher FastCUT 300

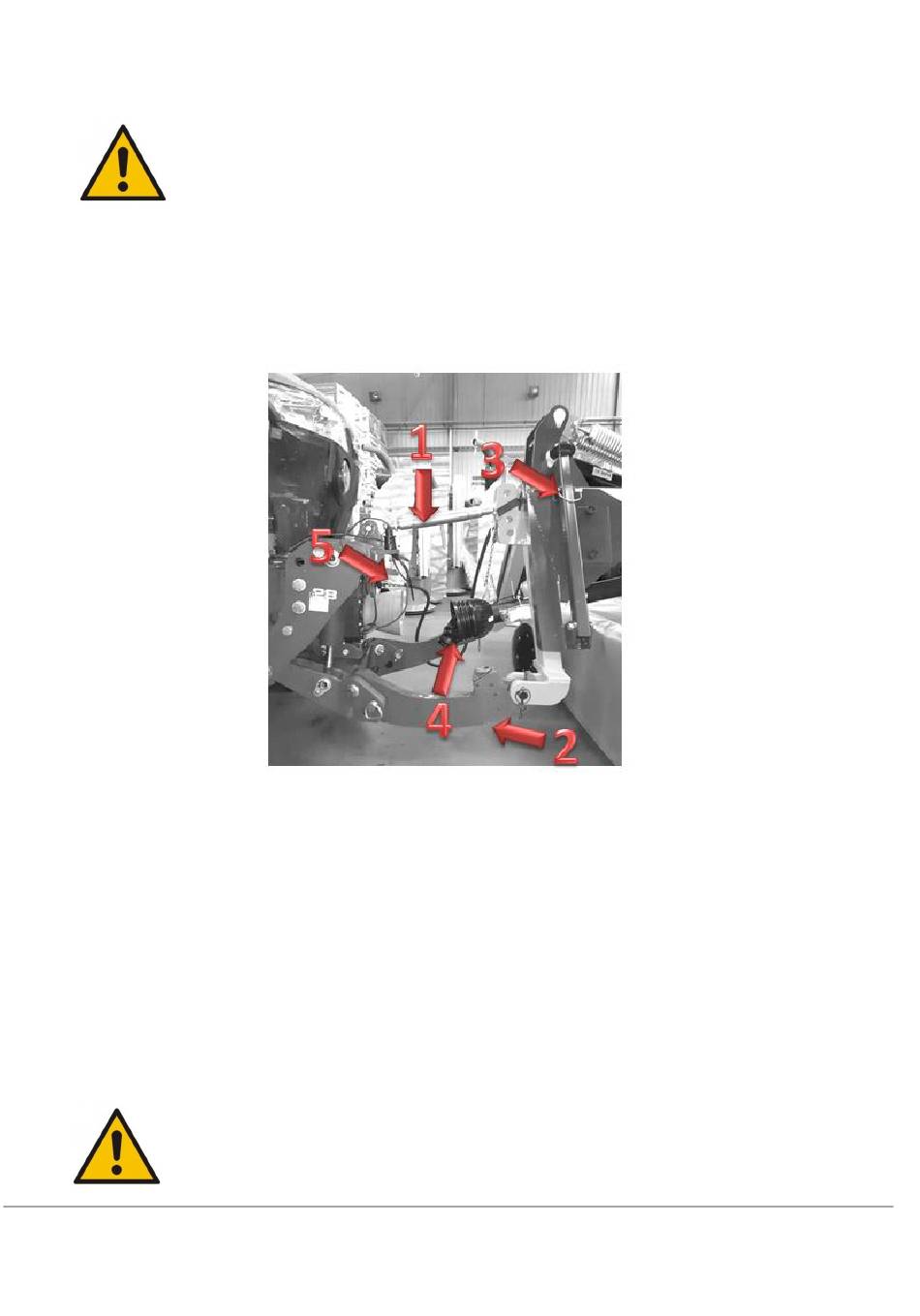

Abb.3 Verbindung mit dem Schlepper
Seite 19 von 55
