alle 1 Monat des Betriebes,

bei intensivem Einsatz jede Woche,

bei Bedarf.

8. Steuerungssystem

Die für die Wickelmaschine bestimmte Steuerung bilden:

Elektroschaltkasten (auf der Wickelmaschine montiert);

Leitungssatz;

Sensoren,

Steuerungsmanipulator.
Zu Anschließen des Steuermanipulators sollte das Kommunikationskabel H24 in die Dose, die sich an
der Verpackungsmaschine befindet, gemäß den Anweisungen Abb.15 Kapitel 5.3.5, eingesteckt
werden. Im nächsten Schritt wird das Stromversorgungskabel des Manipulators mit der
Stromversorgung des Schleppers verbunden.
ACHTUNG!
Vergewissern Sie sich vor dem Anschließen der elektrischen Leitungen, dass diese
nicht beschädigt sind, ggf. sichern Sie diese entsprechend.
8.1

Pult des Steuerungsmanipulators

SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

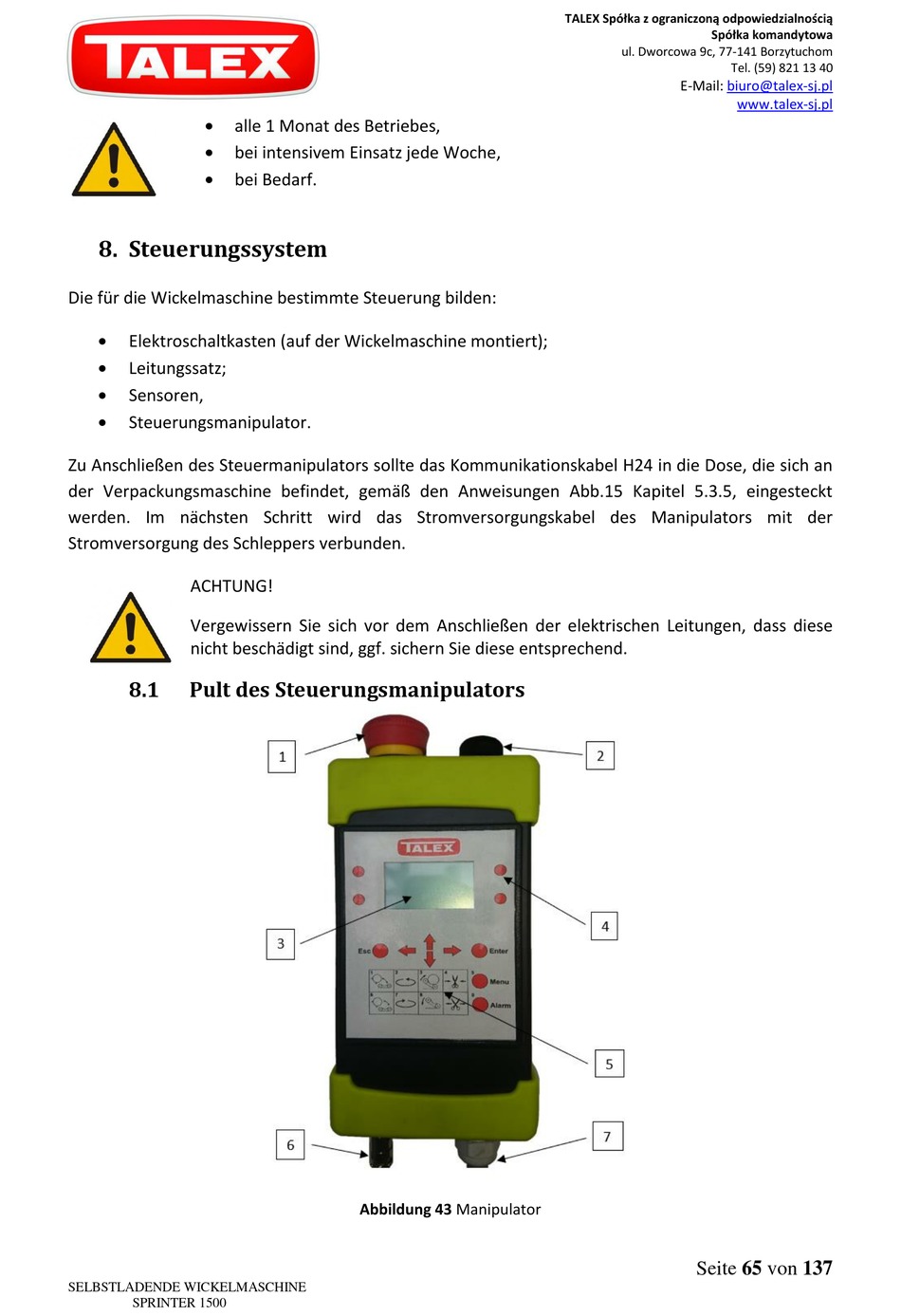

Abbildung 43 Manipulator
