Talex SPRINTER 1500 Bedienungsanleitung Seite 34

Bezeichnungen
+ Stromversorgung +12 V aus dem Schlepperakku
- Masse
C1 Ballengreifer - untere Stellung
C2 Ballengreifer - obere Stellung
C3 Ballenladestellung
C4 Ballenantladestellung
C5 Kippen
C6 Ballensteller - untere Tischstellung
1A - 1B Ballengreifer-Magnetventile
2A - 2B Magnetventile des Drehrahmen-Hydromotors
3A - 3B Magnetventile der Kippeinrichtung, des Stellers und des Zustreichers
4A - 4B Folienabschneider-Magnetventile
W1 Proportional-Magnetventil
W2 Entlastungsmagnetventil
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
RELAISKASTEN

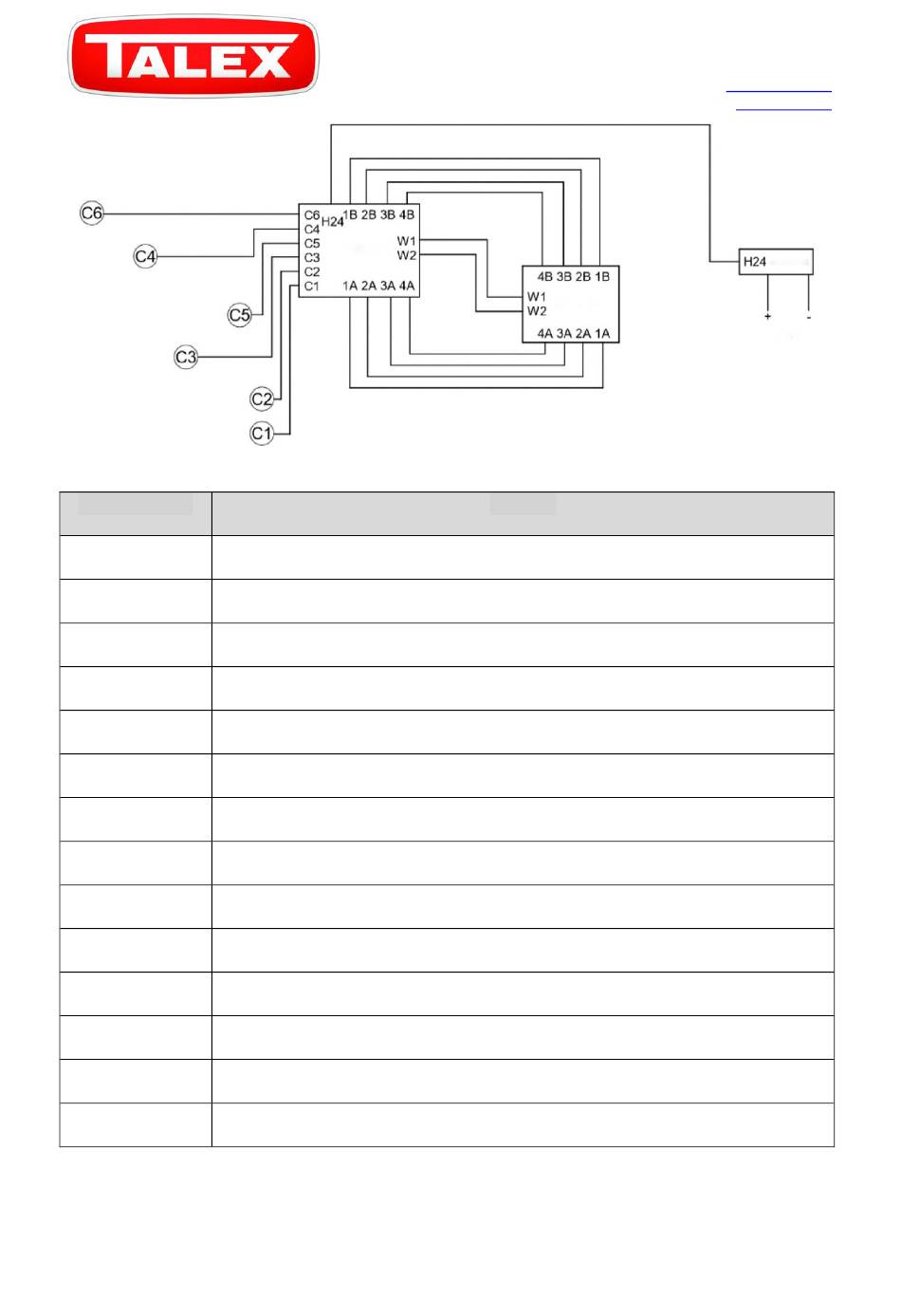

Abbildung 15 Schaltbild des Steuerungssystems
Tabelle 5 Bezeichnungen des Steuersystems
TALEX Spółka z ograniczoną odpowiedzialnością
ul. Dworcowa 9c, 77-141 Borzytuchom
HYDRAULISCHE
RVERTEILER
Funktion
Spółka komandytowa
Tel. (59) 821 13 40
E-Mail: biuro@talex-sj.pl
www.talex-sj.pl
STEUERUN
G
Stromversorgung
aus der
Schleppersteckdos
e
Seite 34 von 137
