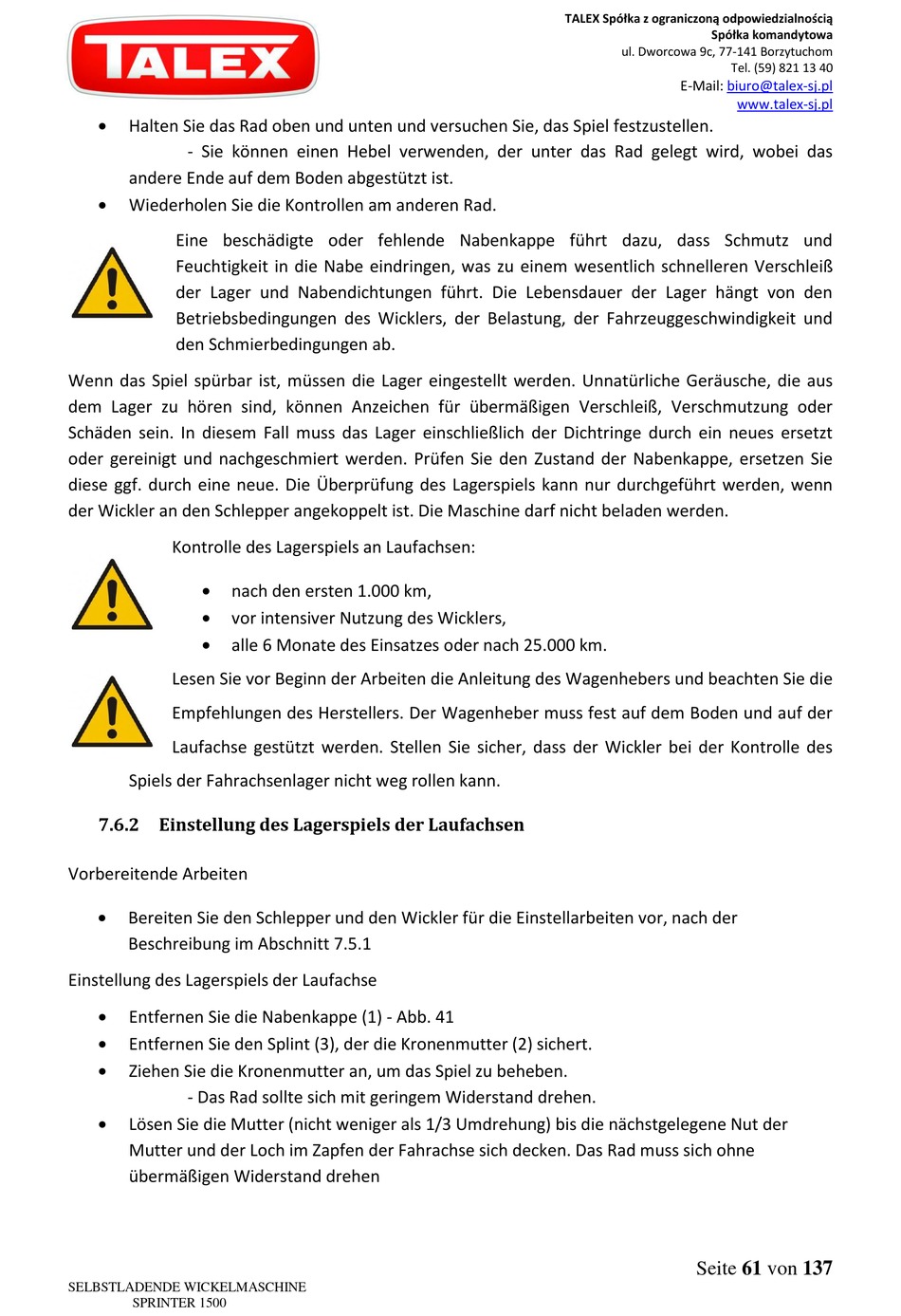

Halten Sie das Rad oben und unten und versuchen Sie, das Spiel festzustellen.
- Sie können einen Hebel verwenden, der unter das Rad gelegt wird, wobei das
andere Ende auf dem Boden abgestützt ist.
Wiederholen Sie die Kontrollen am anderen Rad.
Eine beschädigte oder fehlende Nabenkappe führt dazu, dass Schmutz und
Feuchtigkeit in die Nabe eindringen, was zu einem wesentlich schnelleren Verschleiß
der Lager und Nabendichtungen führt. Die Lebensdauer der Lager hängt von den
Betriebsbedingungen des Wicklers, der Belastung, der Fahrzeuggeschwindigkeit und
den Schmierbedingungen ab.
Wenn das Spiel spürbar ist, müssen die Lager eingestellt werden. Unnatürliche Geräusche, die aus
dem Lager zu hören sind, können Anzeichen für übermäßigen Verschleiß, Verschmutzung oder
Schäden sein. In diesem Fall muss das Lager einschließlich der Dichtringe durch ein neues ersetzt
oder gereinigt und nachgeschmiert werden. Prüfen Sie den Zustand der Nabenkappe, ersetzen Sie
diese ggf. durch eine neue. Die Überprüfung des Lagerspiels kann nur durchgeführt werden, wenn
der Wickler an den Schlepper angekoppelt ist. Die Maschine darf nicht beladen werden.
Kontrolle des Lagerspiels an Laufachsen:
nach den ersten 1.000 km,
vor intensiver Nutzung des Wicklers,
alle 6 Monate des Einsatzes oder nach 25.000 km.
Lesen Sie vor Beginn der Arbeiten die Anleitung des Wagenhebers und beachten Sie die
Empfehlungen des Herstellers. Der Wagenheber muss fest auf dem Boden und auf der
Laufachse gestützt werden. Stellen Sie sicher, dass der Wickler bei der Kontrolle des
Spiels der Fahrachsenlager nicht weg rollen kann.
7.6.2 Einstellung des Lagerspiels der Laufachsen
Vorbereitende Arbeiten
Bereiten Sie den Schlepper und den Wickler für die Einstellarbeiten vor, nach der
Beschreibung im Abschnitt 7.5.1
Einstellung des Lagerspiels der Laufachse
Entfernen Sie die Nabenkappe (1) - Abb. 41
Entfernen Sie den Splint (3), der die Kronenmutter (2) sichert.
Ziehen Sie die Kronenmutter an, um das Spiel zu beheben.
- Das Rad sollte sich mit geringem Widerstand drehen.
Lösen Sie die Mutter (nicht weniger als 1/3 Umdrehung) bis die nächstgelegene Nut der
Mutter und der Loch im Zapfen der Fahrachse sich decken. Das Rad muss sich ohne
übermäßigen Widerstand drehen
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
TALEX Spółka z ograniczoną odpowiedzialnością
Spółka komandytowa
ul. Dworcowa 9c, 77-141 Borzytuchom
Tel. (59) 821 13 40
E-Mail:
biuro@talex-sj.pl
Seite 61 von 137
