(GP) 7-polige Anschlussbuchse, (LP) rechte hintere Kombileuchte, (LL) linke hintere Kombileuchte
Bezeichnung
31
+
L
54
58L
58R
R
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

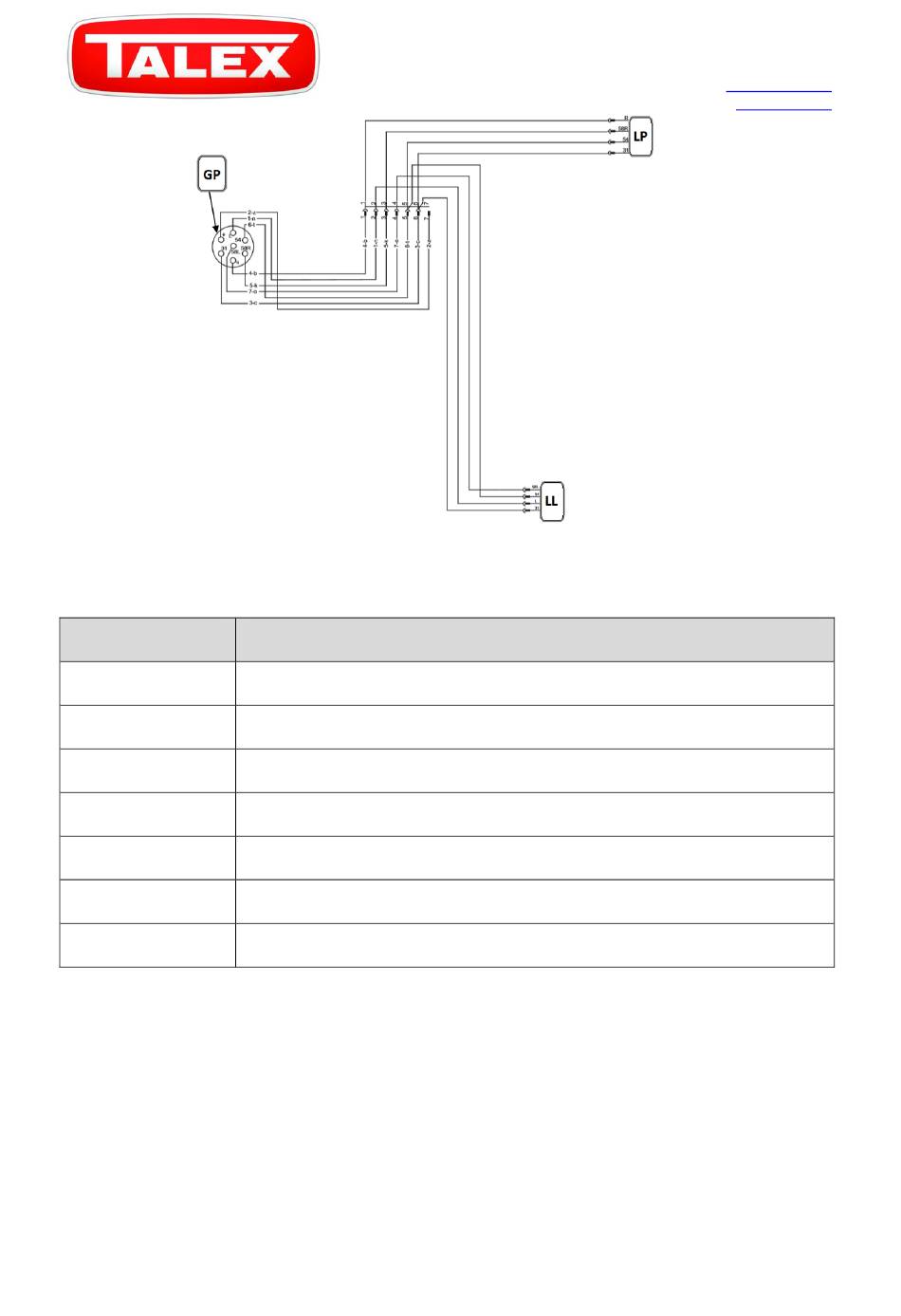

Abbildung 14 Schaltbild der Beleuchtungsanlage
Masse
Stromversorgung +12V
Fahrtrichtungsanzeiger links
STOP-Licht
Schlussleuchte, links
Schlussleuchte, rechts
Fahrtrichtungsanzeiger rechts
Tabelle 4 Bezeichnungen der Anschlussbuchse
