ABSCHNITT I
Durch die Drucksteuerung auf die erste Sektion, die für die Bewegung des Greiferzylinders
verantwortlich ist, wird der Ballenarm gehoben und gesenkt, der das Erntegut zwischen die
Trommeln auf dem Drehrahmen ablegt.
ABSCHNITT II
Angesteuert setzt mit einem Hydraulikmotor die Getriebe in Bewegung, was zur Drehbewegung des
Drehrahmens und auch der Trommeleinheit führt.
ABSCHNITT III
Er ist für die Bewegung von drei Zylindern zuständig:
- Folienvorgabezylinder, der die Folie zum Abschneiden zustreichert,
- Teleskopzylinder zum Kippen des Drehrahmens,
- Stellerzylinder, der für das Auffangen und Ablegen des Ballens verantwortlich ist.
ABSCHNITT IV
Er setzt den Abschneiderzylinder in Bewegung, der zwei Funktionen realisiert:
Abschneiden der Folie von dem abzulegenden Ballen,
Halten der Folie auf der Vorgabeseite für den nächsten Prozess.
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
ABSCHNITT
II

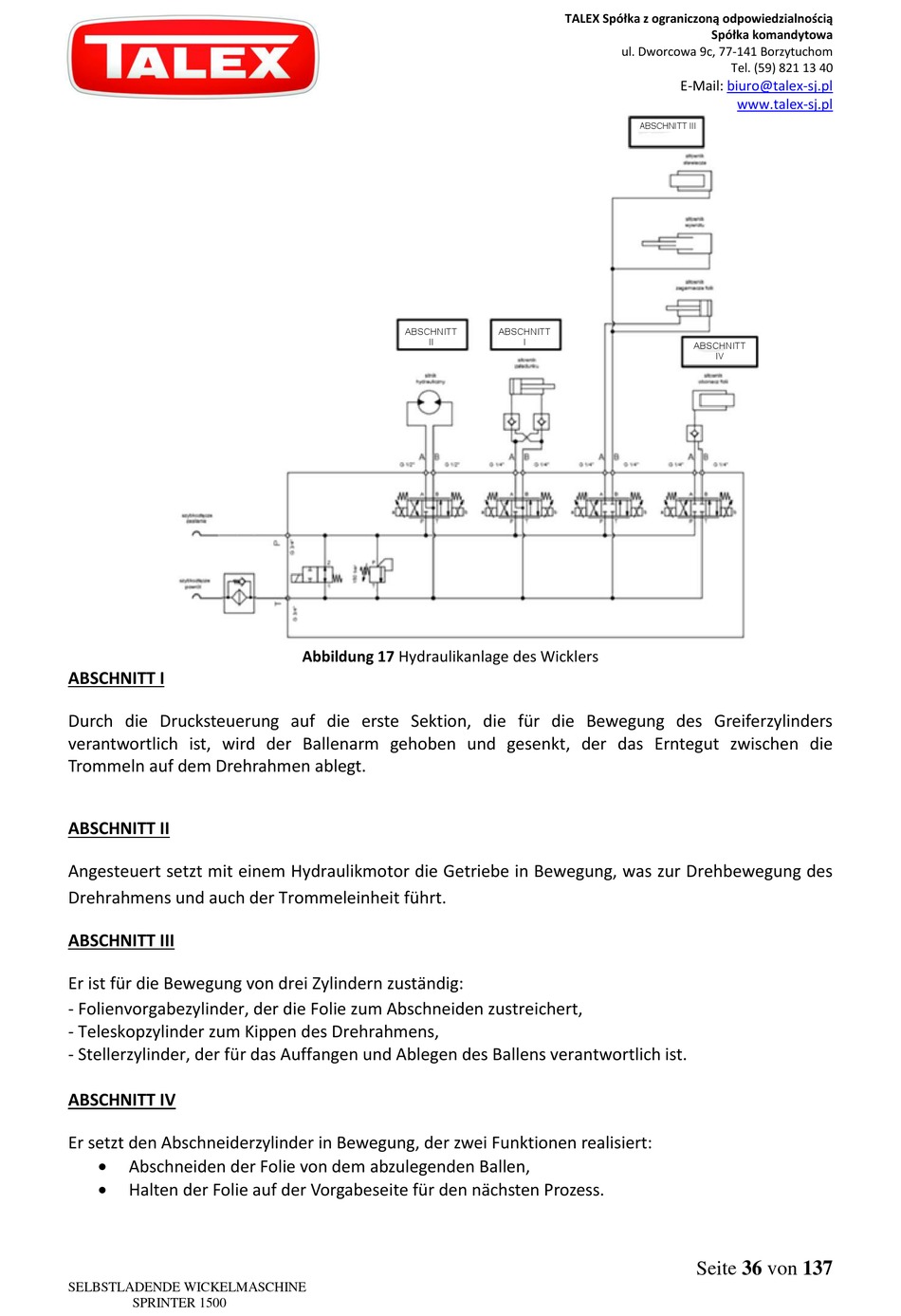

Abbildung 17 Hydraulikanlage des Wicklers
TALEX Spółka z ograniczoną odpowiedzialnością
ul. Dworcowa 9c, 77-141 Borzytuchom
ABSCHNITT III
ABSCHNITT
I
Spółka komandytowa
Tel. (59) 821 13 40
E-Mail:
biuro@talex-sj.pl
www.talex-sj.pl
ABSCHNITT
IV
Seite 36 von 137
