Arbeiten, die an Fachwerkstätten zu vergeben sind:

Schmierfettwechsel in den Laufachslagern,

Austausch von Lagern, Nabendichtungen.

7.6.1 Kontrolle des Lagerspiels der Laufachsen

(1) Laufachse, (2) Schraube, (3) Unterer Rahmen
Vorbereitende Arbeiten:

Kuppeln Sie den Wickler an den Schlepper und sichern Sie den Schlepper mit der
Feststellbremse.

Stellen Sie den Schlepper und den Wickler auf einen festen, ebenen Untergrund.
- Positionieren Sie den Schlepper für Geradeausfahrt.

Legen Sie Sicherungskeile unter das Wickelrad. Stellen Sie sicher, dass die Maschine während
der Kontrolle nicht wegrollt.

Heben Sie das Rad (das sich auf der gegenüberliegenden Seite der eingelegten Keile befindet)
an.
- Setzen Sie den Wagenheber an den Schrauben (2) - Abbildung 40, mit denen die
Achse (1) am unteren Rahmen (3) befestigt ist, an. Die empfohlenen Auflagepunkte
sind mit einem Pfeil gekennzeichnet. Der Wagenheber muss auf das Eigengewicht
des Wicklers abgestimmt sein.
Kontrolle des Lagerspiels der Laufachse

Drehen Sie das Rad langsam in beide Richtungen, und prüfen, ob die Bewegung gleichmäßig
ist und das Rad ohne übermäßigen Widerstand und ohne zu klemmen läuft.

Bringen Sie das Rad auf sehr hohe Drehzahl, prüfen Sie, ob aus dem Lager unnatürliche
Geräusche zu hören sind.
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500

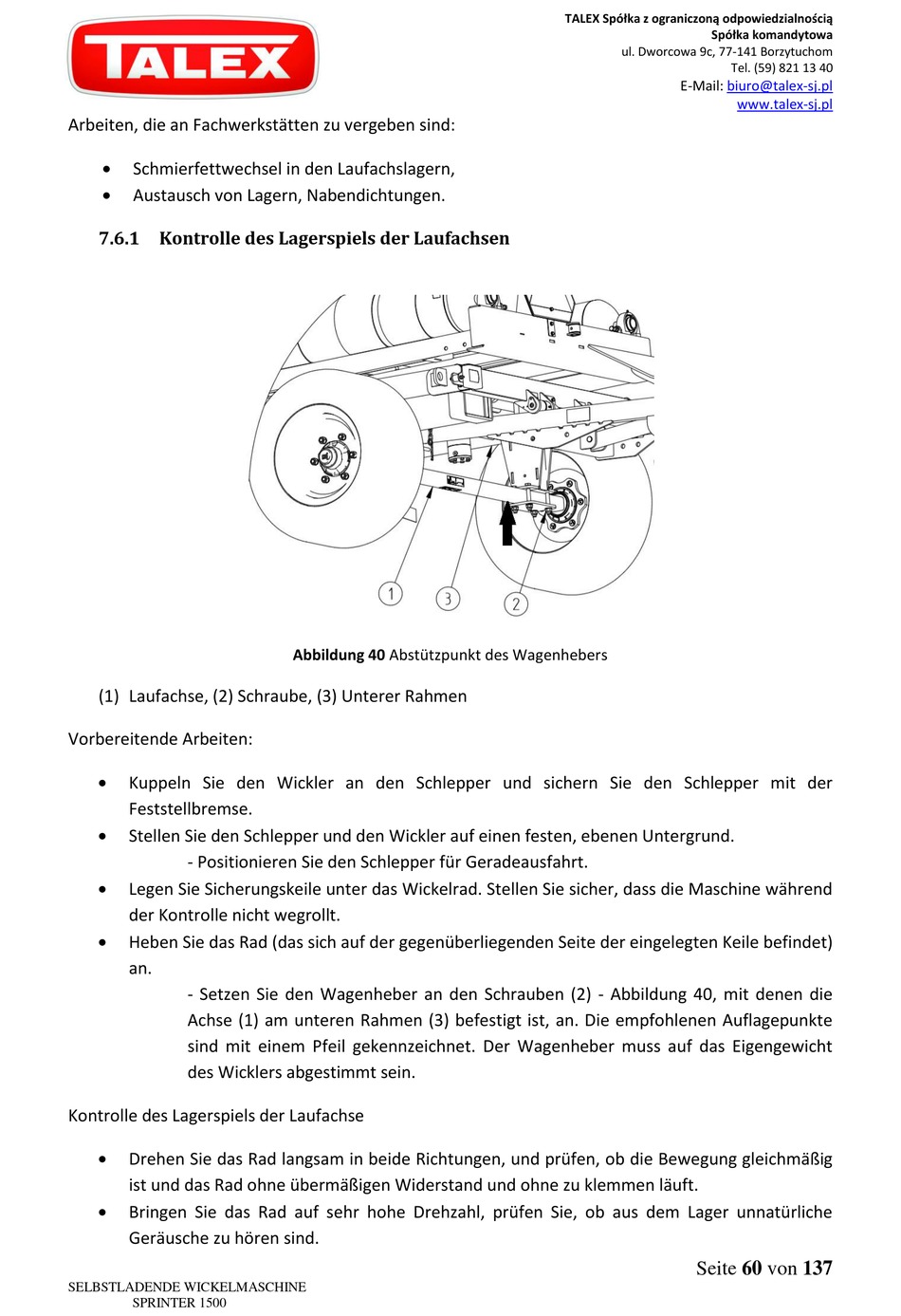

Abbildung 40 Abstützpunkt des Wagenhebers
