5.3.5 Elektroanlage

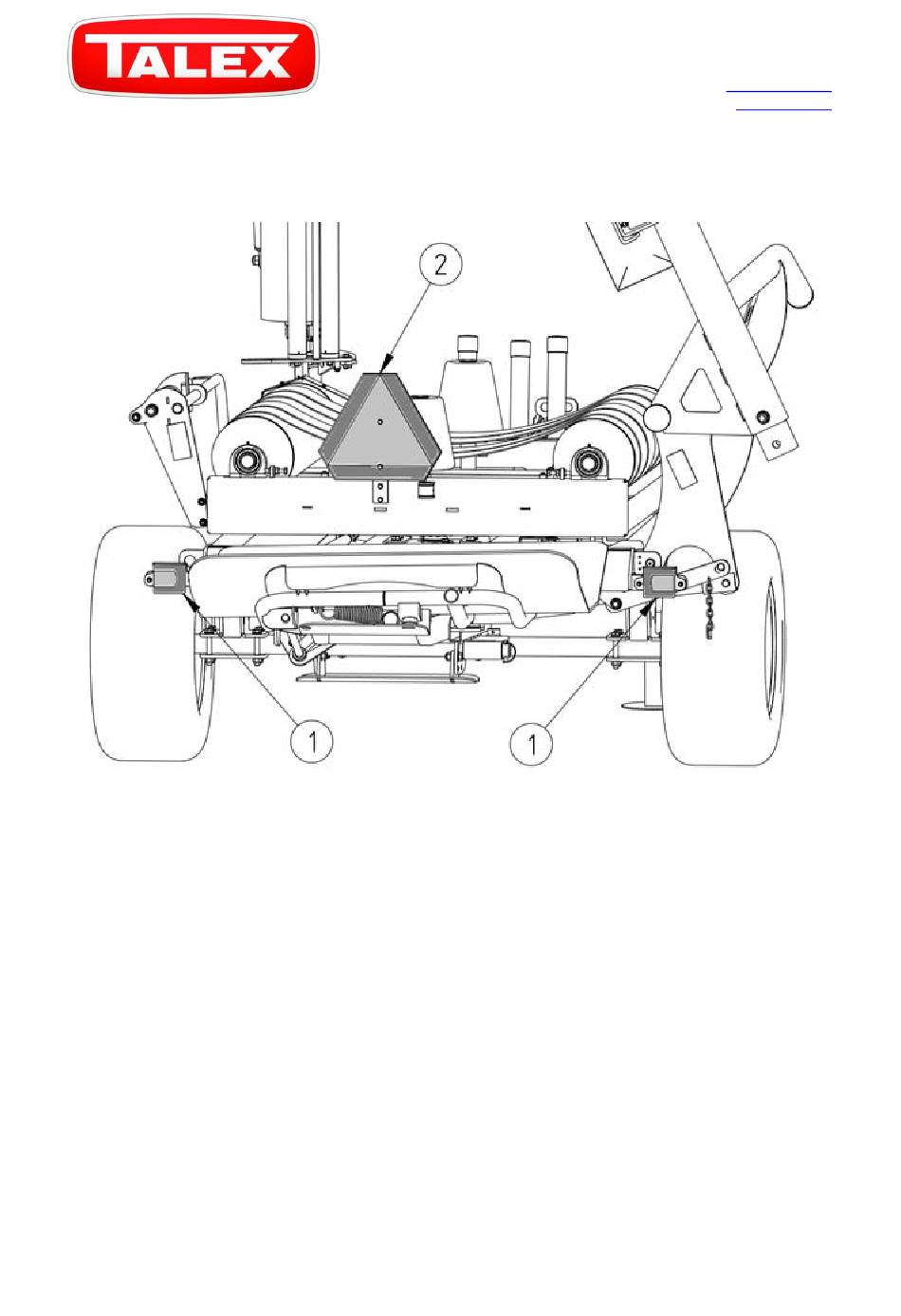

Abbildung 13 Lage der Beleuchtung und Rückstrahlern
(1) Heckleuchte, (2) Kennzeichnungsschild (reflektierendes Dreieck)
Die Elektroanlage der Wickelmaschine ist für die Versorgung aus einer 12-Volt-Gleichstromquelle
ausgelegt. Die Elektroanlage der Wickelmaschine sollte an den Schlepper mit einem geeigneten
Anschlusskabel mit einer 7-poligen Steckdose verbunden werden. Der Übersichtsschaltplan der
Elektroanlage der Wickelmaschine ist in Abbildung (14) dargestellt.
Seite 32 von 137
SELBSTLADENDE WICKELMASCHINE
SPRINTER 1500
