5.3.1 Folienvorgabevorrichtung

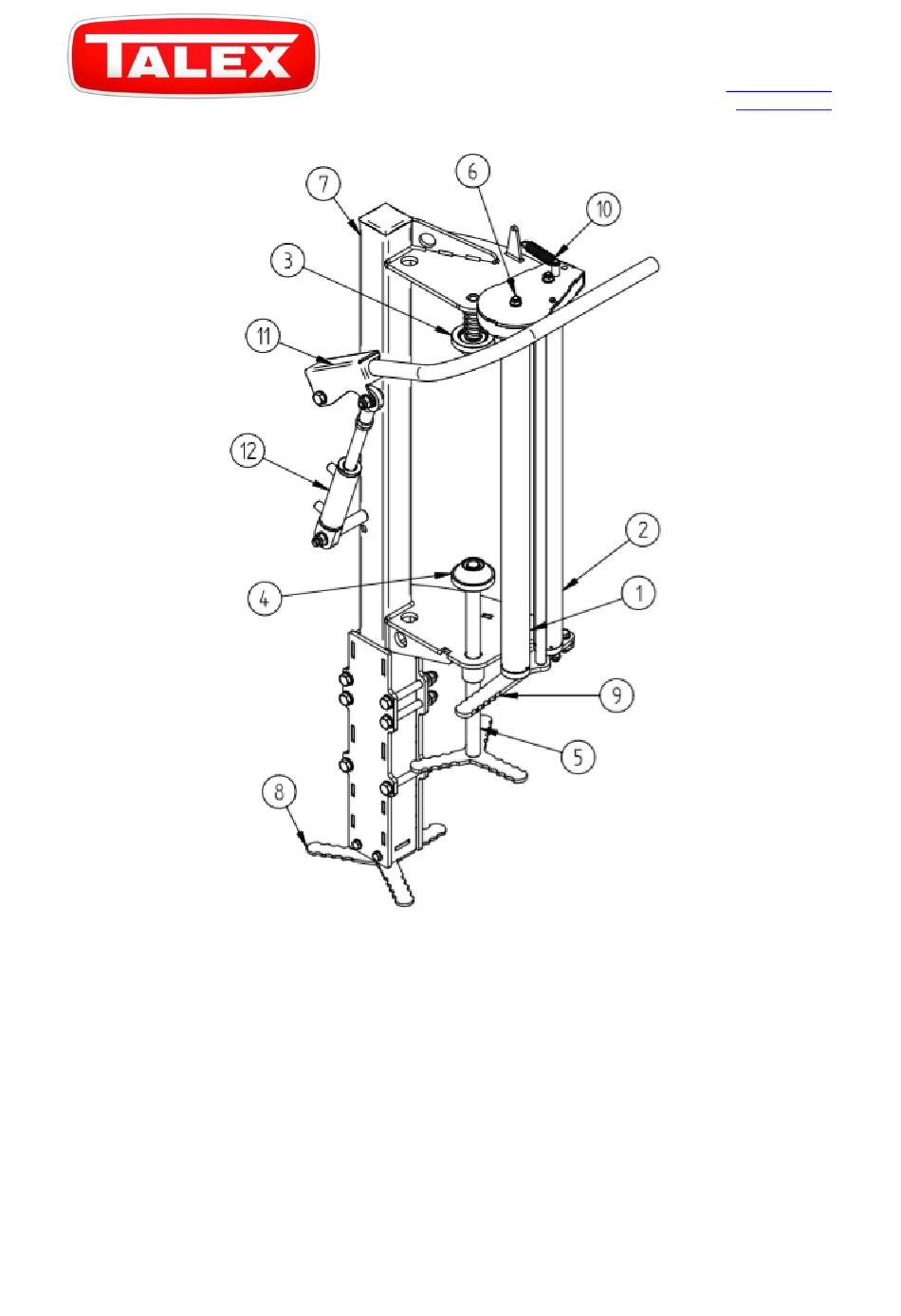

Abbildung 7 Aufbau der Folienaufgabevorrichtung
(1) Rolle I, (2) Rolle II, (3) oberes Druckelement, (4) unteres Druckelement, (5) Druckschraube, (6)
Getriebe, (7) Mast, (8) Kurbel der Höhenverstellschraube, (9) Rollenrahmen, (10) Feder, (11)
Folienabstreiferrahmen, (12) Zustreicherzylinder
Die Aufgabevorrichtung ist für Folien mit einer Breite von 500 oder 750 mm geeignet. Sie wird an
einem Mast (7), der mit einer Kurbelschraube (8) verstellbar ist, montiert. Die Folienrolle wird
zwischen den konischen Druckelementen (3) und (4) eingespannt. Die Folienschicht wird durch
gerändelte Rollen (1) und (2) (Abb. 32), die auf einem Rahmen (9) montiert sind und mit einem
Spanngetriebe (6) verbunden sind, gefädelt. Die Spannung wird auch mit der Klemmschraube (5)
eingestellt. Ein Zylinder (12) ist für die Bewegung des Zustreicherarms (11) verantwortlich.
