6.1. Montage der Wickelmaschine

Die Wickelmaschine kann an einem Schlepper mit einer Leistung von mehr als 35 PS gekoppelt
werden. Der Schlepper soll mit einer Kupplung für den Einachsanhänger ausgestattet werden. Das
Ankoppeln der Wickelmaschine an den Schlepper sollte auf harter und ebener Fläche erfolgen.
Bevor Sie mit dem Ankoppeln des Wicklers beginnen, lesen Sie bitte die
Bedienungsanleitung. Achten Sie immer beim Ankoppeln der Maschine an den
Schlepper besonders auf die Sicherheit!

6.2. Anschluss der Wickelmaschine an den Schlepper

Arbeiten, die beim Ankoppeln der Wickelmaschine durchzuführen sind:

Fahren Sie mit dem Schlepper an den Wickler heran,

Fahren Sie langsam rückwärts an die Kopplung des Wicklers (1) heran, passen Sie dabei
besonders, dass sich keine Personen zwischen der Maschine und dem Schlepper oder in der
Umgebung der Maschine befinden,

Fahren Sie im Rückgang mit der Schlepperkupplung (4) möglichst nah an die Kupplung der
Maschine heran,

Stellen Sie den Schlepper ab und sichern Sie ihn gegen ungewollte Versetzung,

Verbinden Sie mit einem Bolzen (2) die Maschinenkupplung mit der Schlepperkupplung und
sichern Sie sie mit einem Splint,

Heben Sie den Stützfuß an (Abb. 22),

Verbinden Sie die Hydraulikleitungen der Maschine (3) mit den Hydraulikanschlüssen des
Schleppers,

Schließen Sie die Elektroleitungen an die Stromversorgungssteckdose am Schlepper an.

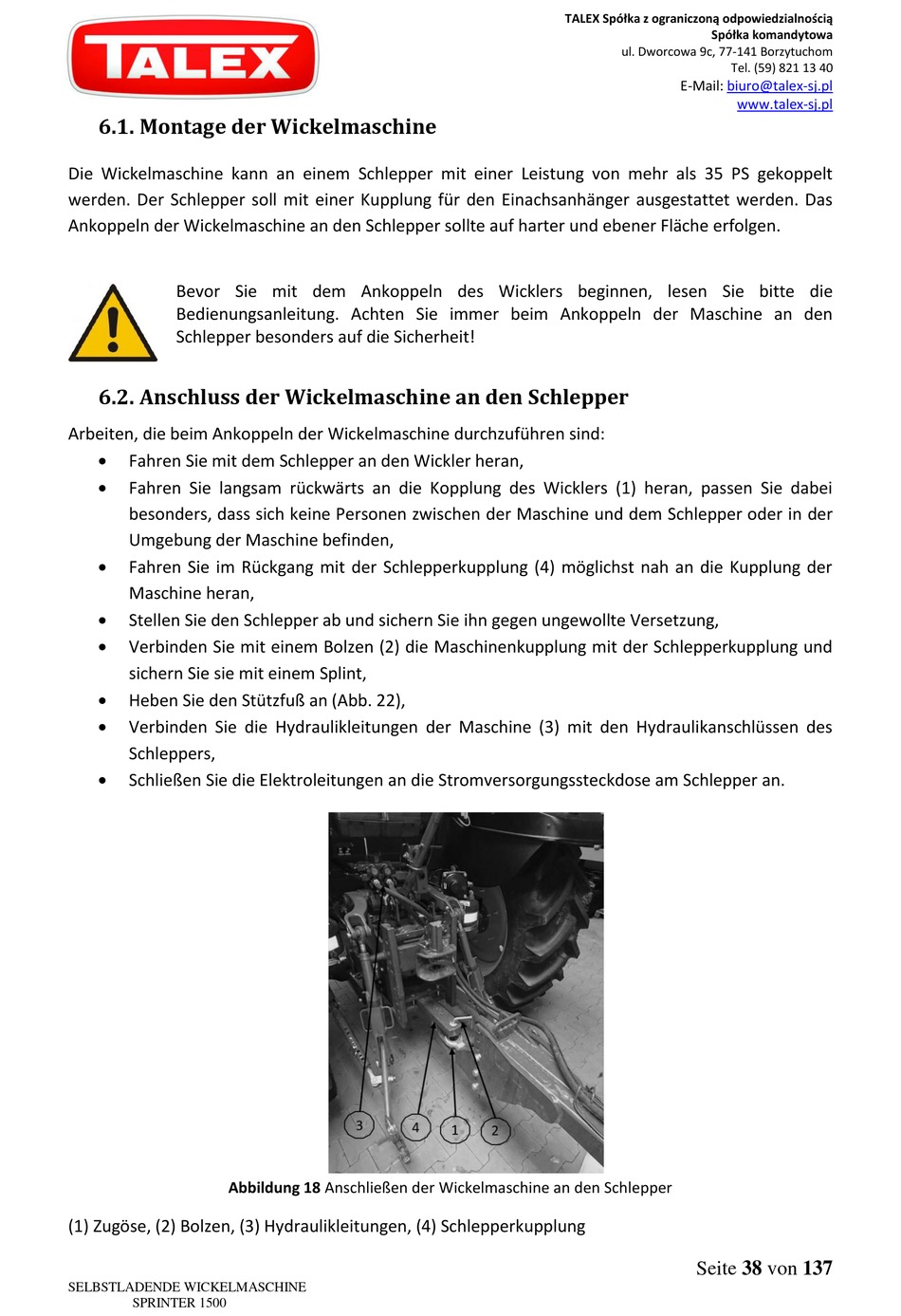

Abbildung 18 Anschließen der Wickelmaschine an den Schlepper
(1) Zugöse, (2) Bolzen, (3) Hydraulikleitungen, (4) Schlepperkupplung
