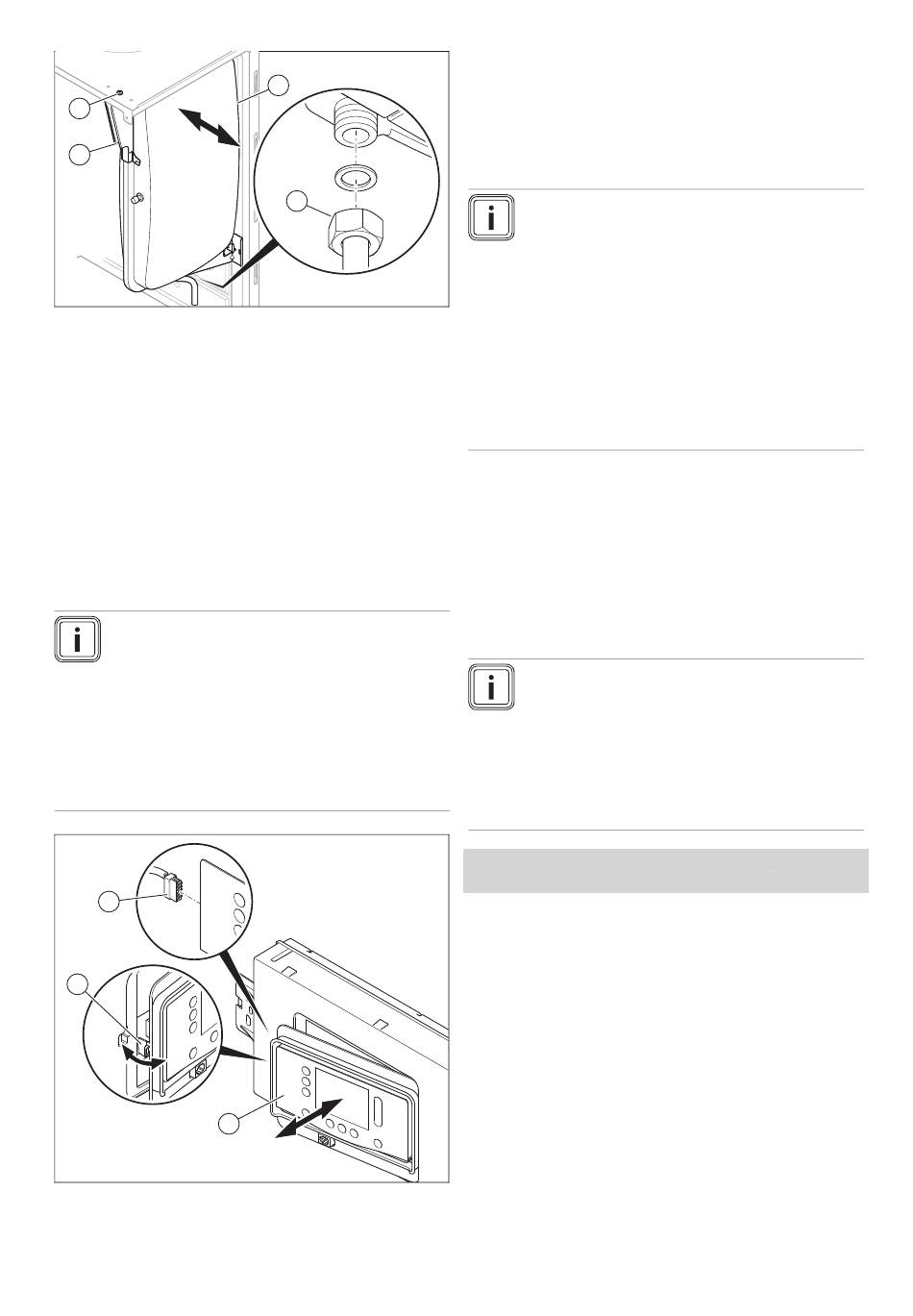

11.7.8 Ausdehnungsgefäß austauschen
1
4
1. Lösen Sie die Mutter (3).
2. Lösen Sie die Schraube (1) des Halteblechs (4) und
nehmen Sie das Halteblech ab.
3. Ziehen Sie das Ausdehnungsgefäß (2) zur Seite
heraus.
4. Setzen Sie das neue Ausdehnungsgefäß in das Pro-
dukt ein.
5. Schrauben Sie die Mutter unter dem Ausdehnungsge-
fäß fest. Verwenden Sie dabei eine neue Dichtung.
6. Befestigen Sie das Halteblech mit der Schraube.
7. Befüllen Sie die Heizungsanlage. (→ Kapitel 7.6)
8. Entlüften Sie die Heizungsanlage. (→ Kapitel 7.7)

11.7.9 Display austauschen

Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Wenn Sie das Display austauschen, dann über-
nimmt das neue Display beim Einschalten des
Produkts die vorher eingestellten Parameter von
der nicht ausgetauschten Leiterplatte. Nach dem
Austausch der Baugruppe Display wird der DSN-
Code (Device Specific Number) an die jeweils
ausgetauschte Baugruppe übertragen und un-
löschbar in deren Speicher geschrieben.
3
2
1
1. Lösen Sie das Display (1) aus dem Halter (2) auf der
linken Seite.
2. Ziehen Sie den Stecker (3) am Display ab.
40
2
3
3. Tauschen Sie das Display.
4. Stecken Sie den Stecker an das neue Display auf.
5. Montieren Sie das Display in die Halter.
6. Stellen Sie die Stromversorgung her.
◁
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.

11.7.10 Leiterplatte austauschen

Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Wenn der Fehler F.064 vorliegt, dann prüfen
Sie erst den Diagnosecode D.166 bevor Sie die
Leiterplatte austauschen.
Wenn Sie die Leiterplatte austauschen, dann
übernimmt die neue Leiterplatte beim Einschal-
ten des Produkts die vorher eingestellten Parame-
ter von dem nicht ausgetauschten Display. Nach
dem Austausch der Baugruppe Leiterplatte wird
der DSN-Code (Device Specific Number) an die
jeweils ausgetauschte Baugruppe übertragen und
unlöschbar in deren Speicher geschrieben.
1. Öffnen Sie den Schaltkasten. (→ Kapitel 5.8.4)
2. Tauschen Sie die Leiterplatte entsprechend den beilie-
genden Montage- und Installationsanleitungen.
3. Schließen Sie den Schaltkasten. (→ Kapitel 5.8.13)
4. Stellen Sie die Stromversorgung her.
◁
Es findet ein Datenaustausch zwischen Leiterplatte
und Display statt.

11.7.11 Leiterplatte und Display austauschen

Hinweis
Ersatzteile dürfen nur einmal verwendet werden.
Nach dem Austausch der Baugruppen Display
und Leiterplatte werden alle anlagenspezifischen
Einstellungen gelöscht.
Verwenden Sie ggf. die anlagenspezifischen Ein-
stellungen aus der Tabelle Diagnosecodes im An-
hang, falls sie dort notiert wurden. (→ Anhang C)
Bedingung: Leiterplatte und Display defekt
