Co₂-Gehalt Prüfen Und Ggf. Einstellen (Luftzahleinstellung) - Vaillant ecoTEC plus VC 406/5-5 Umrüstanleitung

an Mess-
punkt B
für Pro-
dukte mit
40–48 kW
G31 4,2
(50 mbar) ... 5,7 kPa
(42,0
... 57,0 mbar)
8. Wenn der gemessene Gasanschlussdruck zu niedrig
ist, dann prüfen Sie, ob das Luft-Abgas-System ver-
stopft oder zu klein dimensioniert ist.
Bedingungen: Gasfließdruck ist nicht im zulässigen Bereich
Vorsicht!
Risiko von Sachschäden und Betriebs-
störungen durch falschen Gasfließdruck!
Wenn der Gasfließdruck außerhalb des zu-
lässigen Bereichs liegt, dann kann dies zu
Störungen im Betrieb und zu Beschädigun-
gen des Produkts führen.
▶
Nehmen Sie keine Einstellungen am Pro-
dukt vor.
▶
Prüfen Sie die Gasinstallation.
▶
Nehmen Sie das Produkt nicht in Betrieb.
▶
Wenn der Gasfließdruck nicht im zulässigen Bereich
ist, dann verständigen Sie das Gasversorgungsunter-
nehmen und gehen Sie wie folgt vor:
▶
Beenden Sie das Prüfprogramm P.01.
▶
Lassen Sie das Produkt abkühlen, indem Sie die Pumpe
für mindestens 2 Minuten nachlaufen lassen.
▶
Schließen Sie den Gasabsperrhahn.
▶
Entfernen Sie das Manometer und drehen Sie die Mess-
nippelschraube (A) oder (C) wieder fest.
▶
Öffnen Sie den Gasabsperrhahn.
▶
Prüfen Sie den Messnippel auf Gasdichtheit.
▶
Schließen Sie den Gasabsperrhahn.
▶
Montieren Sie die Frontverkleidung.
▶
Trennen Sie das Produkt vom Stromnetz.
Bedingungen: Gasfließdruck ist im zulässigen Bereich
▶
Beenden Sie das Prüfprogramm P.01.
▶
Lassen Sie das Produkt abkühlen, indem Sie die Pumpe
für mindestens 2 Minuten nachlaufen lassen.
▶
Schließen Sie den Gasabsperrhahn.
▶
Entfernen Sie das Manometer und drehen Sie die Mess-
nippelschraube (A) oder (C)wieder fest.
▶
Öffnen Sie den Gasabsperrhahn.
▶
Prüfen Sie den Messnippel auf Gasdichtheit.
▶
Montieren Sie die Frontverkleidung.
▶
Starten Sie das Produkt.
0020266271_00 ecoTEC plus Umrüstanleitung
an Mess- an Mess-
punkt B punkt D
für Pro-
dukte mit
50–65 kW
4,17 4,25
... 5,67 kPa ... 5,75 kPa
(41,70 (42,50
... 56,70 mbar) ... 57,50 mbar)
Produkt umrüsten 3

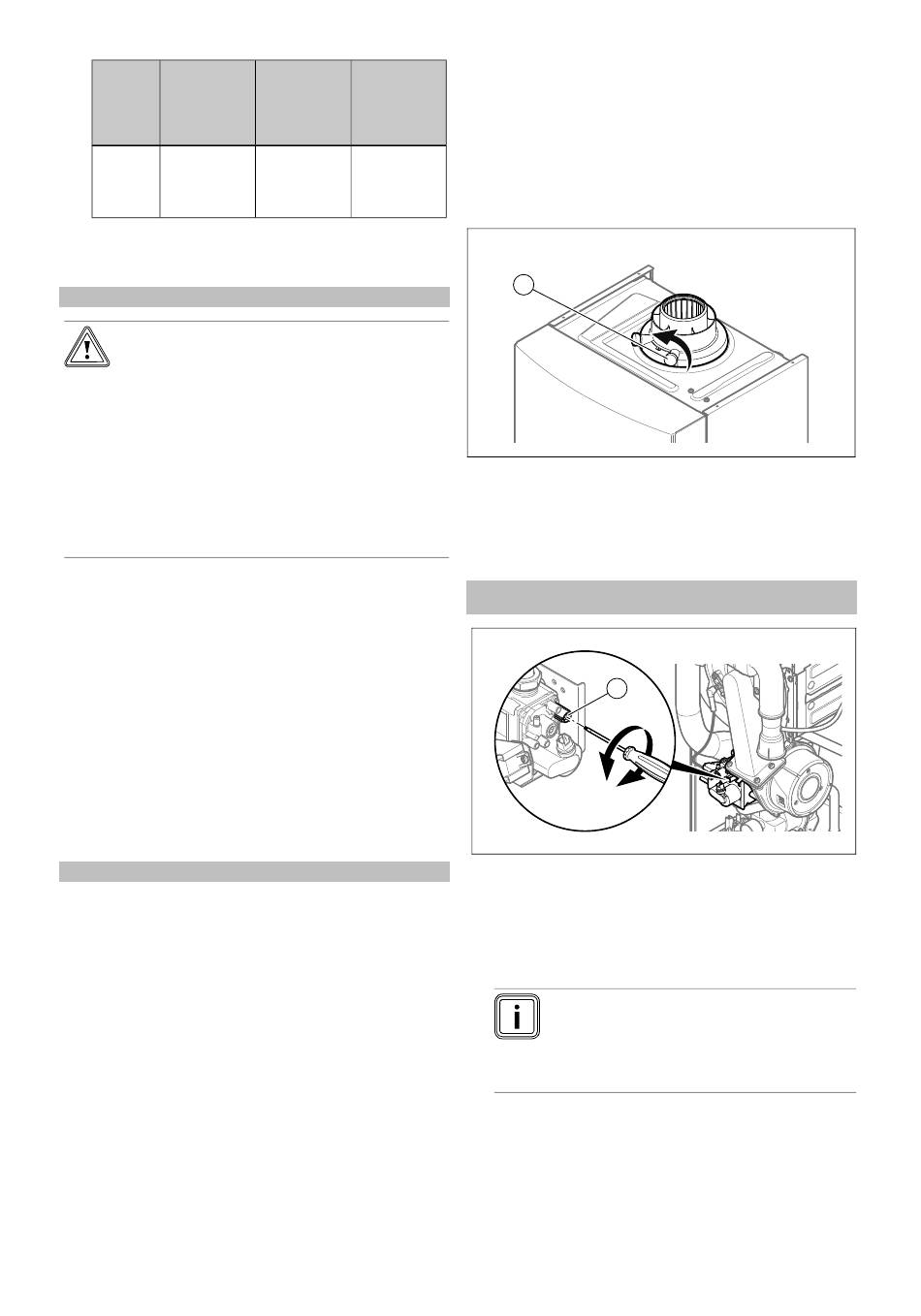

3.3 CO₂-Gehalt prüfen und ggf. einstellen
(Luftzahleinstellung)
1. Vergewissern Sie sich, dass die Ventile des Heizkreises
geöffnet sind.
2. Nehmen Sie das Produkt mit dem Prüfprogramm P.01
in Betrieb.
3. Warten Sie mindestens 5 Minuten, bis das Produkt
Betriebstemperatur erreicht hat.
1
4. Verwenden Sie einen Verbrennungsanalysator, um den
CO₂-Gehalt am Abgas-Messstutzen (1) zu messen.
5. Vergleichen Sie den Messwert mit dem entsprechenden
Wert in der Tabelle (→ Anhang).
6. Demontieren Sie die Frontverkleidung.
Bedingungen: Bei Produkten mit 40–48 kW ist die Einstellung des CO₂-
Gehalts erforderlich
1
▶
Stellen Sie den CO₂-Gehalt (Wert mit abgenommener
Frontverkleidung) ein, indem Sie die Schraube (1) dre-
hen.
▶
Verstellen Sie nur in Schritten von 1/8 Umdrehung und
warten Sie nach jeder Verstellung ca. 1 Minute, bis sich
der Wert stabilisiert hat.
Hinweis
Drehung gegen den Uhrzeigersinn: geringe-
rer CO₂-Gehalt
Drehung im Uhrzeigersinn: höherer CO₂-Ge-
halt
5
