Pronar T679M
KAPITEL 3
3.2.6 HYDRAULIKINSTALLATION DER HECKKLAPPE

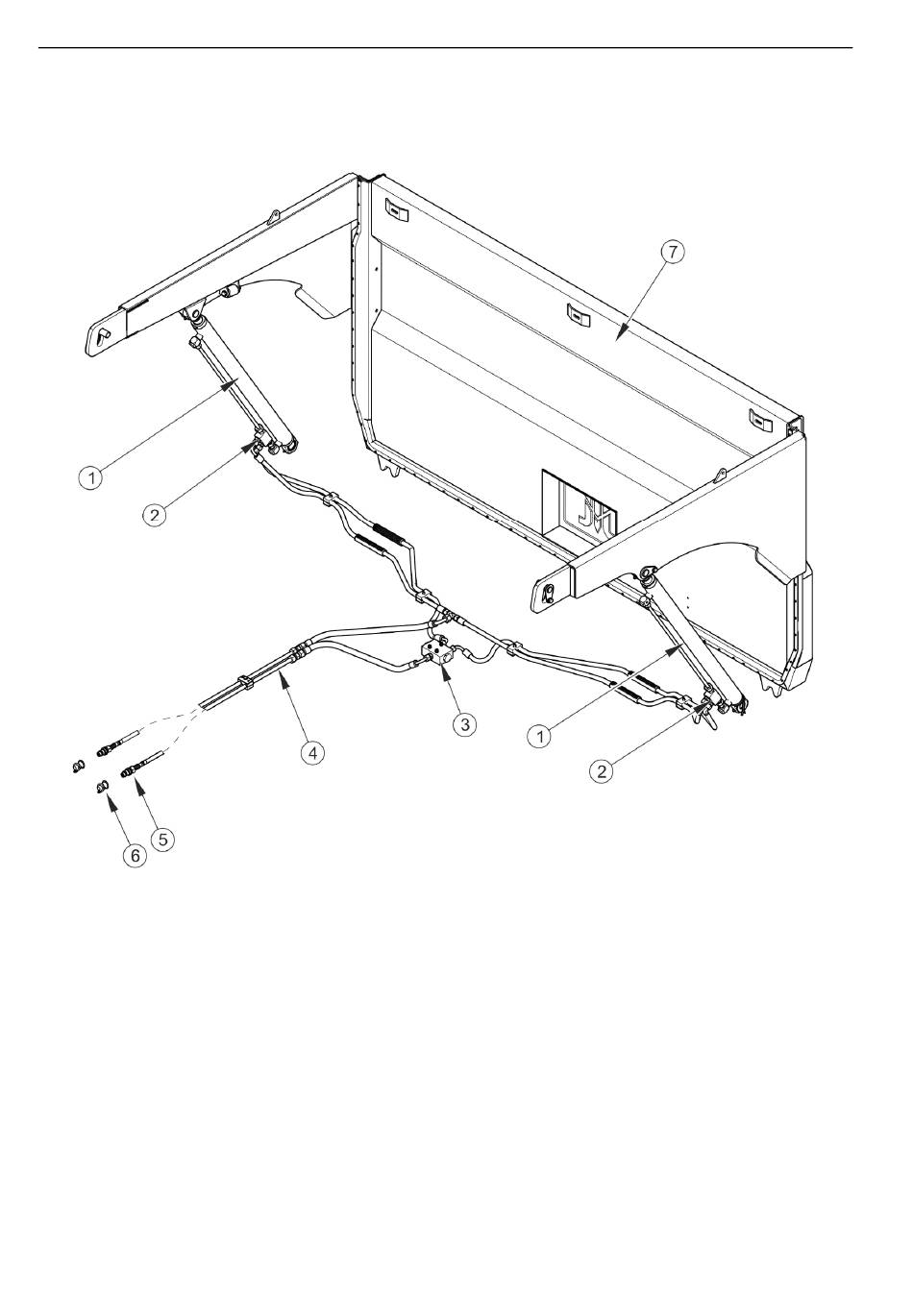

ABBILDUNG 3.9
Aufbau der Hydraulikinstallation der Heckklappe
(1) Hydraulikzylinder, (2) Hydraulikschloss, (3) Strömungsteiler, (4) Hydraulikleitung,
(5) Schnellkupplung - Steckanschluss, (6) Verschlusskappe der Steckverbindung (schwarz),
(7) Heckklappe
Die Hydraulikanlage - Abbildung (3.9) dient zum Öffnen und Schließen der Heckklappe. Die
Installation wird über die externe Hydraulik des Schleppers mit Öl versorg. Das unter Druck
stehende Öl gelangt über die mithilfe von Schnellkupplungen (5) an den Schlepper
angeschlossenen Hydraulikleitungen (4) zum Strömungsteiler (3). Der Strömungsteiler
verteilt den Ölstrom proportional auf zwei Hydraulikzylinder (1), die durch das Aus- oder
3.14
