Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
PRONAR SP. Z O.O.
17-210 NAREW, UL. MICKIEWICZA 101A, WOJ. PODLASKIE
TEL.-NR.:
+48 085 681 63 81
FAX:
+48 085 681 63 83

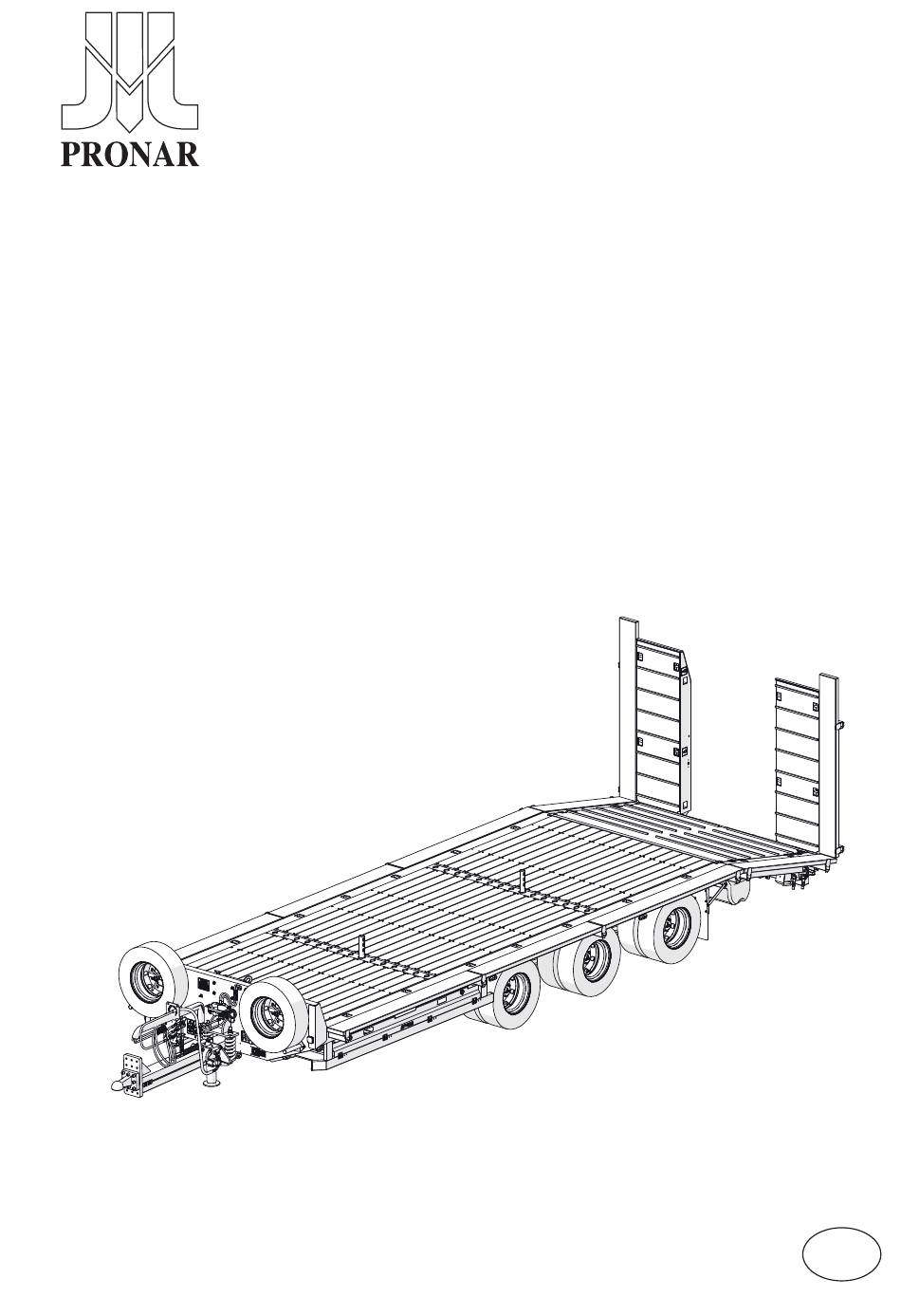

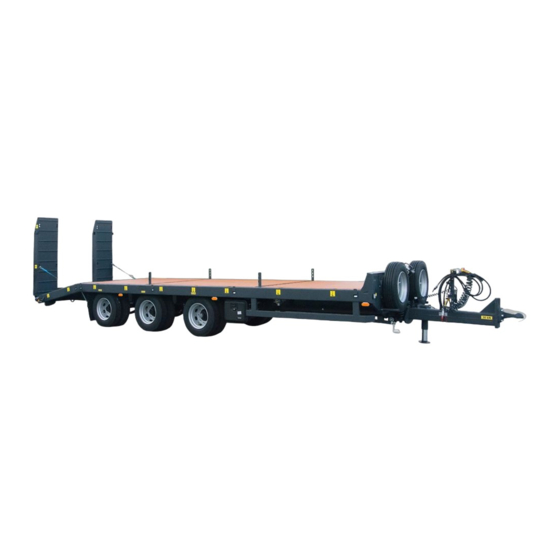

BETRIEBSANLEITUNG
LANDWIRTSCHAFTLICHER ANHÄNGER
PRONAR RC3100
ÜBERSETZUNG DER ORIGINALBETRIEBSANLEITUNG
NUMMER DER PUBLIKATION: 621.01.UM.1B.DE
+48 085 681 63 29
AUSGABE 1B
05-2021
+48 085 681 64 29
+48 085 681 63 82
+48 085 682 71 10
www.pronar.pl
DE
