KAPITEL 5
Hydraulikzylinders (5) so am Spreiznockenhebel (3) befestigt sein, dass bei einer
Vollbremsung der Wirkungswinkel ca. 90° beträgt – Abbildung (5.6).
Kontrolle des technischen Zustandes der Bremse:

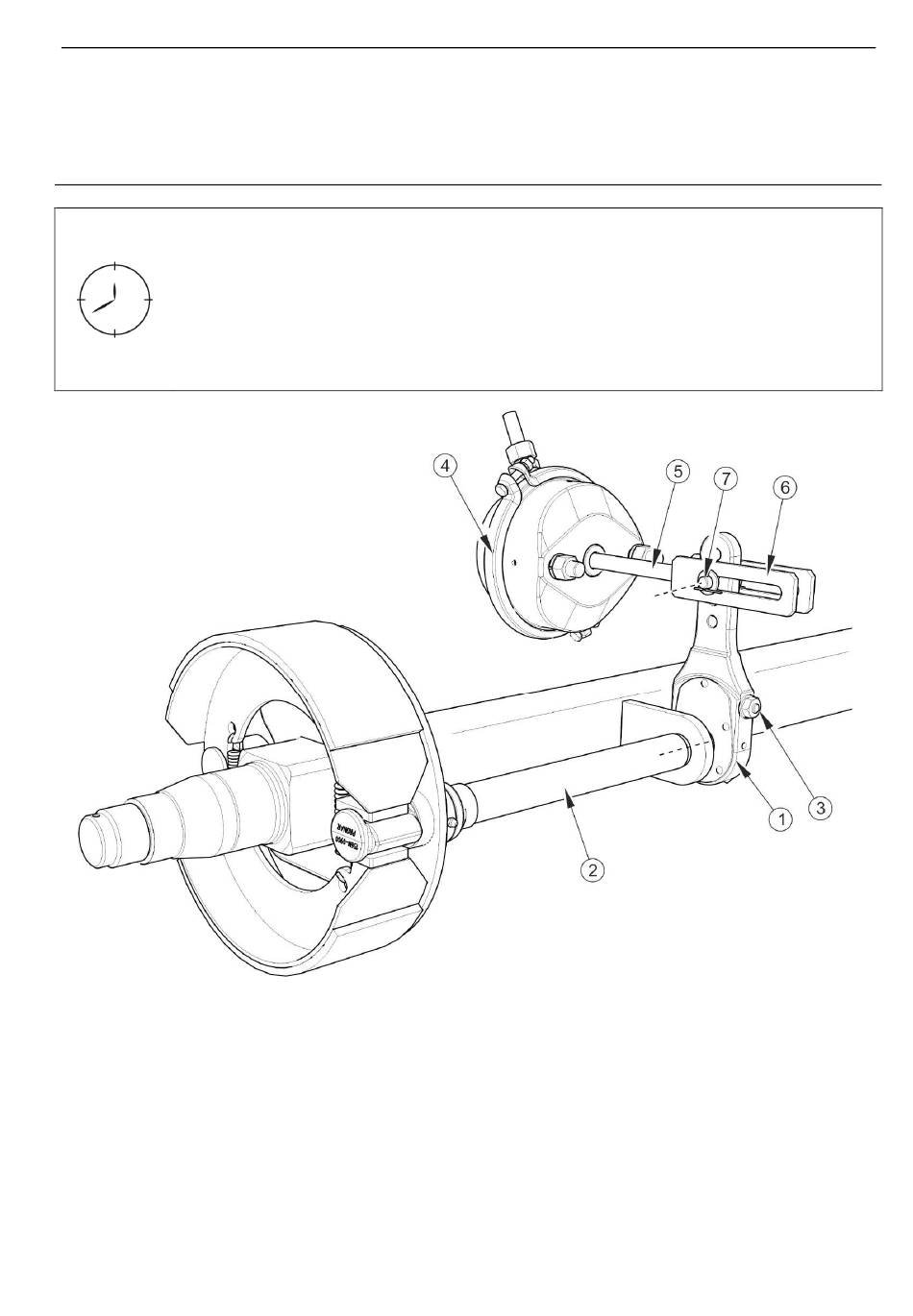

ABBILDUNG 5.5
(1) Spreiznockenhebel, (2) Spreiznockenwelle, (3) Einstellschraube, (4) Bremszylinder,
(5) Kolbenstange des Bremszylinders, (6) Gabeln des Hydraulikzylinders, (7) Bolzen der
Gabeln
• Vor dem intensiven Betrieb.
• Alle 6 Monate.
• Nach Reparaturen des Bremssystems.
• Bei ungleichmäßiger Bremsung der Räder.
Aufbau der Bremse an der Fahrachse
5.13
Pronar T679M
