Pronar T679M
KAPITEL 3

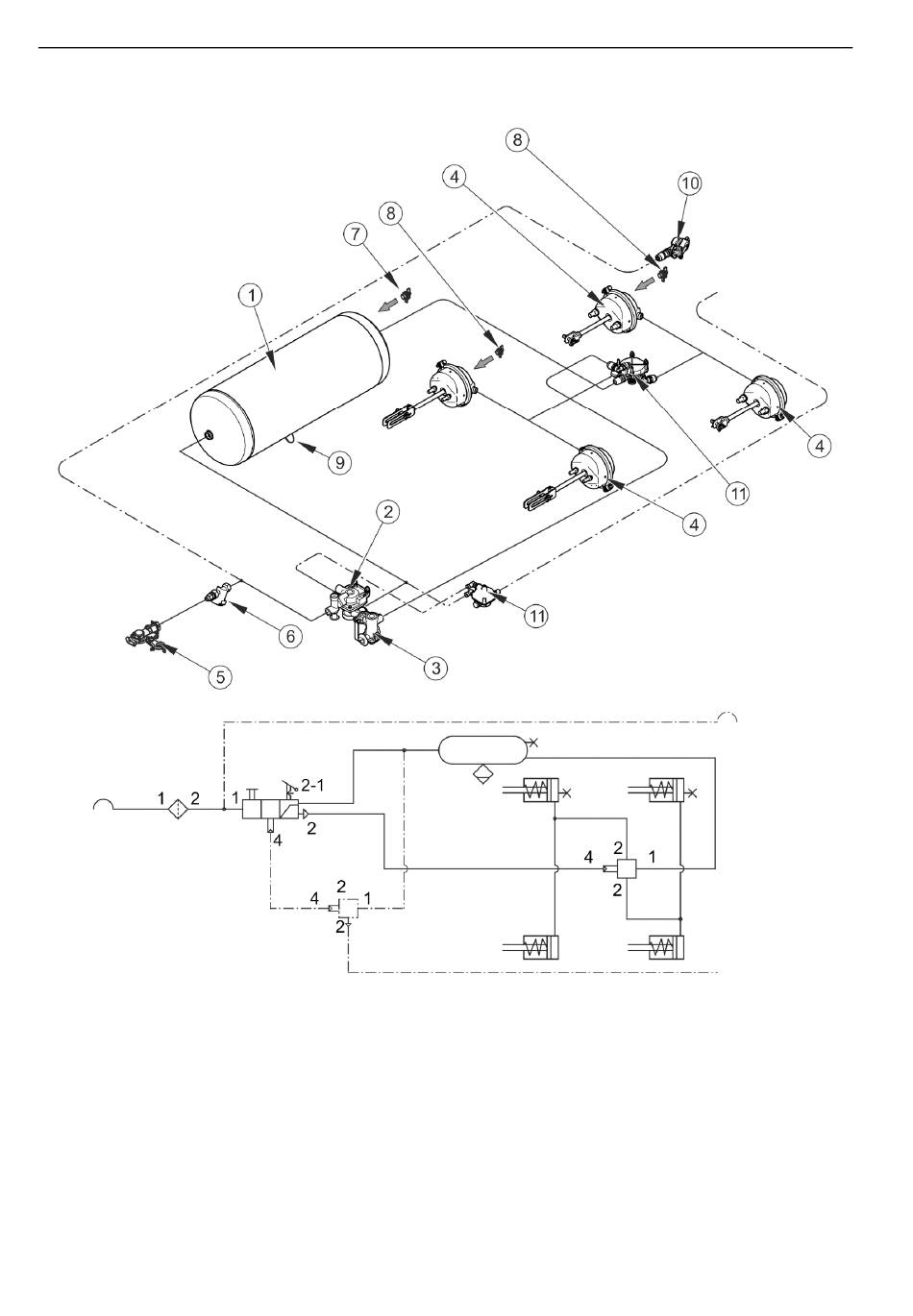

ABBILDUNG 3.4
Aufbau und Schema der Einkreis-Druckluftbremse
(1) Druckluftbehälter, (2) Steuerungsventil, (3) manueller Bremskraftregler, (4) pneumatischer
Zylinder, (5) Leitungsanschlussstück (schwarz), (6) Luftfilter, (7) Kontrollanschluss des
Druckluftbehälters,
(8)
Kontrollanschluss
des
pneumatischen
Zylinders,
(9) Entwässerungsventil, (10) Buchse (schwarz) - Option, (11) Relaisventil
3.8
